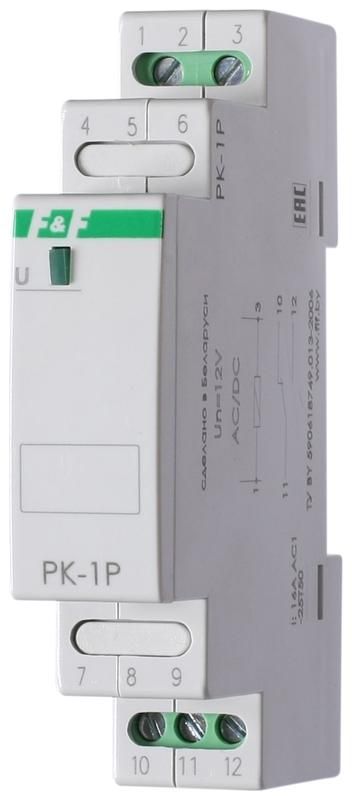

Реле электромагнитное PK-1P 24 - EA06.001.003 Евроавтоматика

Реле промежуточное PK-1P/24 от Евроавтоматика ФиФ - устройство для управления мощными нагрузками через слаботочные цепи, рассчитанное на установку на DIN-рейку и работу с напряжением 24 В переменного или постоянного тока. Подходит для автоматизации оборудования, систем управления и распределительных щитов.

Назначение и область применения

Реле промежуточное PK-1P/24 используется для гальванической развязки между цепями управления (слаботочными) и силовыми цепями. Благодаря этому сигнал с контроллера, термостата или PLC безопасно управляет нагрузкой высокой мощности - например, двигателем, нагревателем или световой сигнализацией. Также применяется как промежуточное звено для увеличения числа доступных контактов в схеме управления.

Подходит для использования в промышленной автоматике: станках, конвейерах, системах вентиляции, насосных станциях, щитах управления. Особенно эффективно там, где требуется изолировать чувствительную электронику от помех и скачков напряжения в силовых цепях.

Технические характеристики

• Напряжение питания: 24 В AC/DC - работает как от сети переменного, так и постоянного тока, что повышает универсальность.
• Коммутируемый ток: 16 А - способно замыкать и размыкать нагрузки до 16 ампер при напряжении до 250 В AC / 30 В DC.
• Контакты: 1 группа переключающих контактов типа 1NO/NC - один нормально открытый и один нормально закрытый контакт, позволяют реализовать различные логические сценарии управления.
• Тип реле: электромагнитное, моностабильное - возвращается в исходное состояние после снятия управляющего напряжения.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов больше 12,5 мм; не защищено от воды и пыли.
• Индикация: светодиодная - показывает наличие напряжения на катушке (горит при активации).
• Температурный диапазон: от -25 до +50 C - допустимо использование в неотапливаемых помещениях, на производстве, в холодных складах.
• Климатическое исполнение: УХЛ4 - предназначен для работы в условиях умеренного и холодного климата с повышенной влажностью.
• Поляризация: свободная полюсность - можно подключать питание любой полярностью (не важно, куда подать “+” и “−”).
• Монтаж: 1 модуль DIN-рейки 35 мм - компактный размер, легко помещается в шкафах.

Совместимость и монтаж

Реле промежуточное PK-1P/24 устанавливается на стандартную DIN-рейку 35 мм. Крепление происходит механически - просто защёлкивается. Для подключения проводов используются винтовые зажимы - подходят медные жилы сечением до 2,5 мм2. Обязательно затягивать винты усилием, достаточным для надёжного контакта, но без перегрузки - чтобы не повредить корпус.

Обмотка управления подключается к двум верхним клеммам (обычно обозначенным A1/A2), контакты - к нижним. Инструкция по маркировке клемм указана на корпусе. Монтаж возможен в любом положении - горизонтально или вертикально.

Безопасность и стандарты

Реле соответствует европейским директивам безопасности: 2014/30/EU (EMC - электромагнитная совместимость) и 2014/35/EU (низковольтное оборудование). Это гарантирует минимальное влияние на другие устройства и соответствие требованиям к электрооборудованию в ЕС и странах, принимающим эти стандарты.

Преимущества

• Широкий диапазон входного напряжения (24 В AC/DC) снижает необходимость подбора специализированных реле для разных систем.
• Гальваническая развязка защищает дорогостоящую электронику от импульсов и перенапряжений в силовых цепях.
• Светодиодная индикация позволяет быстро определить, получает ли реле управляющее напряжение - удобно при диагностике.
• Свободная полюсность упрощает подключение и снижает риск ошибок при монтаже.
• Компактный форм-фактор (1 модуль) экономит место в распределительном щите.

Ограничения применения

• Защита IP20 не допускает установку во влажных, запылённых или наружных условиях - требуются дополнительные кожухи или герметичные шкафы.
• Не предназначено для коммутации индуктивных нагрузок выше 16 А - при работе с двигателями или трансформаторами рекомендуется использовать дополнительную защиту (например, RC-цепочки или варисторы).
• Не подходит для частых включений/выключений более 1000 раз в час - длительная работа в режиме частых переключений сокращает срок службы контактов.
• Не имеет функции задержки времени - если нужна выдержка перед включением/отключением, потребуется внешний таймер или программируемый контроллер.

Примеры использования

• Управление тепловым оборудованием (электрокотлом, печью) по сигналу от терморегулятора.
• Переключение освещения в цеху по команде от системы учёта времени или датчиков движения.
• Раздельное управление несколькими механизмами одним выходом ПЛК - одно реле даёт два контакта (НО и НЗ), что эквивалентно удвоению выходов.
• Автоматизация системы водоснабжения: реле включает насос при достижении уровня в баке, установленном на датчике.

Практические советы

• При использовании в цепях с индуктивной нагрузкой (двигатели, соленоиды) обязательно установите дугогашение - RC-цепь или варистор параллельно контактам, чтобы продлить жизнь реле.
• Проверьте посадочный диаметр кабеля - максимальное сечение 2,5 мм2. Большие жилы не войдут в зажимы.
• Если реле будет работать в среде с высокой вибрацией - используйте дополнительные крепления или демпферы, чтобы предотвратить самопроизвольное отключение.
• При замене старого реле - проверьте тип контактов (1NO/NC). Если в схеме был другой тип (например, 2NO), то PK-1P/24 не сможет полностью заменить его без изменения wiring.
• Артикул ea06.001.003 - это точный идентификатор для заказа запасных частей. Сохраняйте его при составлении чертежей и спецификаций.
