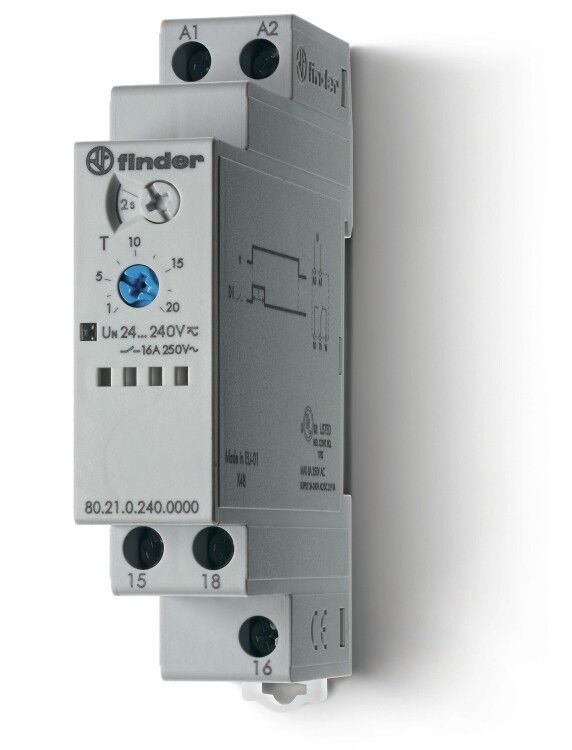

Модульный таймер 1-функциональный (DI); питание 24…240В АС/DC; 1CO 16A; ширина 17.5мм; регулировка времени 0.1с…24ч; степень защиты IP20 FINDER 802102400000 80.21.0.240.0000

Модульный таймер Finder 80.21.0.240.0000 — компактное устройство для автоматического управления нагрузками на основе заданного временного интервала. Подходит для установки на DIN-рейку в распределительных щитах, работает от переменного или постоянного напряжения и обеспечивает надежное коммутирование до 16 А. Название и артикул устройства точно соответствуют его функциям: один контакт, широкий диапазон напряжений, точная регулировка времени.

Назначение и область применения

Таймер Finder 80.21.0.240.0000 используется для включения или выключения оборудования через заданный промежуток времени. Применяется там, где требуется автономное управление без внешнего контроллера: освещение, вентиляция, насосы, нагревательные элементы, конвейеры, системы автоматизации. Устройство идеально подходит для систем, где важна простота и надежность, а не сложная программируемая логика.

Технические характеристики

• Тип: одноканальный таймер с одним выходным контактом (1CO)
• Напряжение питания: 24–240 В AC/DC — совместим с сетями переменного и постоянного тока, что упрощает интеграцию в разные типы систем
• Номинальный ток контакта: 16 А — позволяет коммутировать мощные нагрузки, такие как тепловые элементы, двигатели малой мощности, светильники
• Диапазон регулировки времени: от 0,1 секунды до 24 часов (86 400 секунд) — подходит как для кратковременных импульсов, так и для длительных циклов
• Способ монтажа: на DIN-рейку 35 мм — стандартная установка для промышленных щитов
• Степень защиты: IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и влаги; требует установки внутри закрытых щитов
• Материал корпуса: термостойкий пластик — устойчив к механическим воздействиям и температурным колебаниям
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны
• Соответствие стандартам: EN 61812-1 — сертифицирован для промышленного использования в Европе

Совместимость и монтаж

Таймер Finder 80.21.0.240.0000 устанавливается на стандартную DIN-рейку шириной 35 мм. Ширина самого устройства — 17,5 мм, поэтому два таких таймера поместятся на одной рейке рядом. Для подключения используются винтовые клеммы: вход питания — L/N, выход — NO/COM. Контакты — нормально разомкнутые (NO), то есть замыкаются при срабатывании таймера. Перед монтажом убедитесь, что напряжение сети попадает в диапазон 24–240 В AC/DC. Отключение питания обязательно перед подключением проводов.

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 61812-1, который гарантирует безопасность работы в промышленной среде. Максимальный ток 16 А при напряжении до 240 В обеспечивает допустимую мощность нагрузки до 3,8 кВт (при 230 В AC). Устройство не предназначено для работы во взрывоопасных зонах, в условиях повышенной влажности или открытых площадках из-за степени защиты IP20.

Преимущества

• Работает от любого типа напряжения — AC или DC — снижает необходимость подбора специализированных версий
• Широкий диапазон времени — от десятых долей секунды до суток — покрывает большинство задач автоматизации
• Компактный форм-фактор (17,5 мм) — экономит место в щите, удобен для плотной компоновки
• Простая настройка — поворотный регулятор без меню, кнопок или экрана, что исключает ошибки программирования
• Высокая надёжность контактов — 16 А при частых срабатываниях, подтверждена тестами производителя

Ограничения применения

• Не предназначен для установки вне закрытых щитов — IP20 не защищает от пыли, брызг воды и агрессивной среды
• Нет возможности сохранить настройки после отключения питания — при потере напряжения таймер сбрасывается
• Один выходной контакт — нельзя использовать для сложных последовательных или параллельных сценариев без дополнительных устройств
• Не имеет индикации состояния — невозможно визуально определить, активен ли таймер, без внешних указателей
• Не подходит для управления высокочастотными нагрузками (например, светодиодными драйверами с импульсным питанием) без фильтров

Примеры использования

• Включение вентилятора на 10 минут после включения света в туалете
• Автоматическое отключение нагревателя через 2 часа работы
• Запуск насоса каждые 30 минут на 15 секунд для циркуляции жидкости
• Подача сигнала на соленоидный клапан на 5 секунд при запуске конвейера
• Постепенное включение группы ламп с выдержкой 1 секунда между каждой

Практические советы

• Выбирайте таймер с запасом по току — если нагрузка близка к 16 А, используйте дополнительное реле для увеличения срока службы контактов
• При использовании в цепях с индуктивной нагрузкой (двигатели, катушки) рекомендуется установить RC-цепочку или варистор для гашения скачков напряжения
• Перед первым применением проверьте диапазон времени: поверните регулятор до упора — он должен показывать максимальное значение (24 ч)
• Для точной настройки используйте секундомер — время можно отрегулировать с шагом около 0,1 с, но визуальная шкала не всегда точна
• При групповой установке нескольких таймеров — маркируйте каждый по назначению, чтобы избежать путаницы при обслуживании
• Не забудьте, что при отключении питания таймер сбросится — если нужна сохраняемость настроек, выбирайте модели с батарейным резервом
