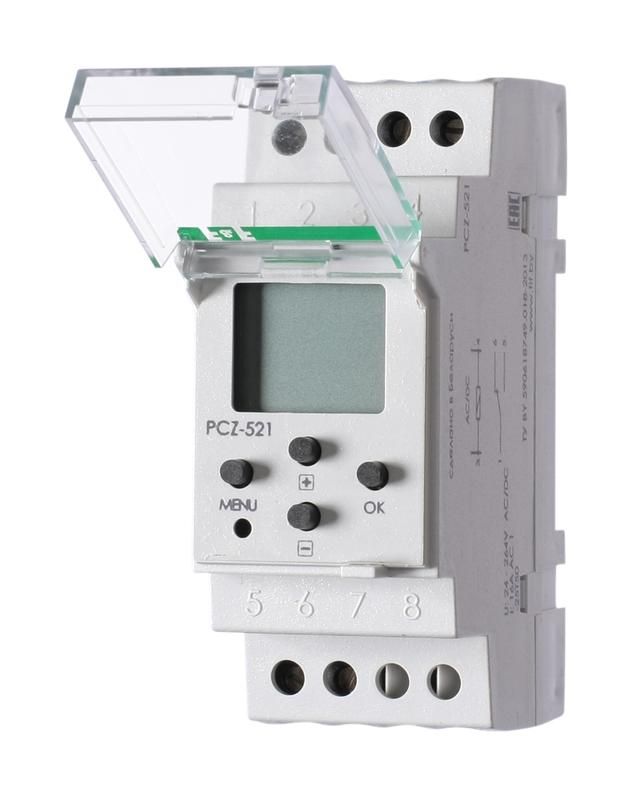

Реле времени PCZ-521 16А 24-264В AC/DC 1 перекл. IP20 канал-125 пар включ./выключ. суточн./недел. циклы монтаж на DIN-рейке F&F EA02.002.001 Евроавтоматика

Реле времени Евроавтоматика ea02.002.001 - устройство для автоматического управления нагрузками по расписанию с поддержкой NFC и LCD-дисплеем. Подходит для монтажа на DIN-рейку в щитах промышленного и коммерческого оборудования.

Назначение и область применения

Реле времени Евроавтоматика ea02.002.001 предназначено для включения и отключения электроприборов и цепей по заранее заданному графику. Устройство работает в двух режимах: суточном и недельном цикле, позволяет управлять нагрузками в зависимости от дней недели - например, включать освещение только в рабочие дни или запускать оборудование по часам.

Подходит для систем автоматизации: конвейеры, насосы, системы вентиляции, тепловые контуры, световые сценарии, бытовые и промышленные устройства с потребляемой мощностью до 3,5 кВт (при 220 В).

Технические характеристики

• Напряжение питания: 24–264 В переменного или постоянного тока (AC/DC)
• Номинальный ток контакта: 16 А
• Тип контакта: 1 НО/НЗ (нормально открытый / нормально закрытый)
• Диапазон выдержек времени: от 1 минуты до 7 суток
• Дискретность установки: 1 минута
• Объём памяти: 250 программируемых событий
• Индикация: ЖК-дисплей с отображением времени, дня недели и режима работы
• Способ монтажа: на DIN-рейку шириной 35 мм (занимает 2 модуля)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Рабочий температурный диапазон: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом, без конденсации
• Нормативный документ: ТУ BY 590618749.018-2013

Совместимость и монтаж

Реле времени Евроавтоматика ea02.002.001 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются зажимы на передней панели - провода до 2,5 мм2. Контакты рассчитаны на коммутацию активной нагрузки (например, нагревателей, ламп, реле). Индуктивные нагрузки (электродвигатели, трансформаторы) требуют дополнительной защиты - рекомендуется использовать внешний магнитный пускатель.

NFC-интерфейс позволяет считывать и изменять программы через смартфон с поддержкой NFC (Android/iOS). Для этого требуется специальное мобильное приложение от производителя - оно скачивается бесплатно из официального магазина.

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.018-2013. Защита IP20 исключает использование в условиях повышенной влажности, пыли или на улице. Работа при температурах ниже –25 C возможна, но при этом срок службы элементов питания дисплея снижается. Не допускается воздействие прямых потоков пара, брызг воды или металлической пыли.

Преимущества

• Гибкая программа: можно задать до 250 событий за неделю - удобно для сложных циклов
• NFC-управление: настройка без кнопок - просто приложить телефон
• Автоматический и ручной режим: можно временно отменить график и работать вручную
• Ясная индикация: на экране видно текущее время, день недели и состояние канала
• Широкий диапазон питания: совместим с сетями 24 В DC и 230 В AC - универсальный вариант для разных объектов

Ограничения применения

• Не предназначен для управления высокими импульсными нагрузками - например, светодиодными драйверами или частотниками
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать в сырых помещениях, на улице или рядом с мойками
• Не имеет автономного резервного питания - при отключении сети теряются данные, если не сохранены в память
• NFC работает только с Android-устройствами; iOS требует стороннего приложения, которое может не поддерживать все функции
• Максимальная частота переключений - 125 пар включения/выключения в сутки - не подходит для частых циклов (например, вентиляторов с ПИД-регулированием)

Примеры использования

• Освещение офиса: включается в 8:00 по будним дням, выключается в 18:00
• Климата в складском помещении: вентиляция запускается каждые 2 часа с 6:00 до 22:00
• Нагреватель бассейна: работает только по выходным с 10:00 до 16:00
• Система полива: включение в 5:00 и 19:00 каждый день
• Энергоэффективность: отключение неиспользуемого оборудования ночью и в праздники

Практические советы

• Перед первым использованием проверьте соответствие напряжения питания - особенно при работе с 24 В DC
• При подключении индуктивных нагрузок используйте гашение дуги (RC-цепочка или TVS-диод)
• Настройку через NFC выполняйте вблизи устройства - расстояние не более 5 см
• Сохраняйте прошивку в памяти после изменения - при отключении питания без сохранения настройки сбросятся
• При монтаже в шкафу оставьте свободное пространство вокруг корпуса - для лучшего теплоотвода
• Не забудьте указать правильный день недели при старте - дисплей показывает реальное время, но не синхронизируется с GPS
