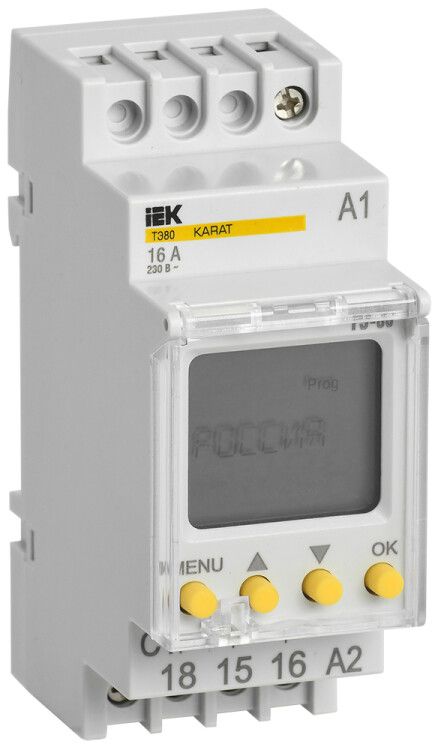

Таймер ТЭ80 цифровой 16А 230В на DIN-рейку KARAT | MTA10-16-080 IEK

Таймер цифровой ТЭ80 16А 230В на DIN-рейку - устройство для точного автоматического управления включением и отключением оборудования по расписанию. Бренд IEK (ИЭК) и артикул mta10-16-080 указывают на серию KARAT, подходящую для промышленного и коммерческого использования.

Назначение и область применения

Таймер ТЭ80 16А 230В на DIN-рейку используется для автоматизации работы бытовых, промышленных и коммерческих систем: освещение, вентиляция, насосы, конвейеры, нагревательные элементы, системы полива. Он позволяет запрограммировать включение и отключение устройства по недельному циклу, с точностью до минуты. Подходит для установки в щитовые комнаты, производственные цеха, административные здания.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 16 А (максимальная мощность - 2300 Вт)
• Тип контакта: один переключающий контакт (SPDT), без нормально замкнутых
• Диапазон выдержек: от 1 минуты до 7 дней
• Точность хода: +-1 секунда в сутки
• Минимальный интервал включения и переключений: 1 минута
• Питание: сетевое 50 Гц, внутренний резервный источник - 3 года автономной работы
• Количество программных ячеек: 80 (можно задать до 80 различных временных событий)
• Управление: ручное (кнопки на лицевой панели) + импульсная программа
• Автоматическое переключение на летнее/зимнее время: да
• Дисплей: с текстовым меню для удобного просмотра и настройки
• Защита корпуса: IP20 (защита от прикосновений и крупных частиц, не предназначена для влажных сред)
• Ширина модуля: 2 модуля (36 мм), глубина монтажа: 65 мм
• Материал корпуса: матовый пластик, цвет - серый
• Срок службы: 20 лет

Совместимость и монтаж

Таймер ТЭ80 16А 230В на DIN-рейку устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется защелкиванием - никаких дополнительных креплений не требуется. Для подключения проводов используются винтовые зажимы на тыльной стороне. Устройство совместимо с любыми щитами, соответствующими ГОСТ Р 50030.2.

Подключение нагрузки:

• до 2300 Вт (16 А): прямое подключение к выходным контактам таймера
• более 2300 Вт: обязательное использование внешнего контактора
• трехфазные нагрузки: всегда через контактор

Внешняя кнопка ввода позволяет оперативно изменить режим без вскрытия щита. Кабели рекомендуется заводить сверху или снизу, чтобы избежать перегибов.

Безопасность и стандарты

Таймер ТЭ80 16А 230В на DIN-рейку соответствует требованиям безопасности для электрооборудования класса II. Защита IP20 исключает возможность случайного прикосновения к токоведущим частям, но не обеспечивает герметичность - не применяйте во влажных помещениях, на улице или в местах с высокой запылённостью. Соответствует стандартам IEC 60730-2-4 для автоматических регуляторов.

Преимущества

• Высокая точность - отклонение всего 1 секунда в сутки
• 80 ячеек памяти позволяют составить сложные расписания на неделю
• Автоматическая корректировка времени по сезонам снижает необходимость ручного вмешательства
• Ручное управление и внешняя кнопка обеспечивают контроль даже при сбоях программы
• Работа от встроенного аккумулятора сохраняет настройки при отключении питания до 3 лет
• Матовая отделка корпуса снижает блики и улучшает эргономику

Ограничения применения

• Не допускается установка в условиях повышенной влажности, пыли, агрессивных газов - степень защиты IP20 не подходит для таких сред
• Нельзя использовать для нагрузок выше 2300 Вт без контактора - риск оплавления контактов
• Не предназначено для управления двигателями с высоким пусковым током (например, асинхронные ЭД > 1,5 кВт) без предварительного расчета
• Не работает с постоянным током - только переменный AC 50 Гц
• Нет возможности подключения нескольких независимых каналов - только одноканальное управление

Примеры использования

• Освещение в офисе: включение в 7:00, выключение в 19:00, с пятницы по воскресенье - выключено
• Вентиляция в туалете: включение каждые 30 минут на 5 минут
• Нагрев воды в бойлере: работа с 5:00 до 7:00 и с 18:00 до 22:00
• Конвейер на заводе: запуск по графику с понедельника по пятницу, выходные - выключен
• Система полива в теплице: три раза в день по 15 минут, с учетом изменения продолжительности дня

Практические советы

• Перед первым использованием проверьте текущее время и дату - устройство требует начальной настройки
• При подключении нагрузки используйте кабель сечением не менее 1,5 мм2 для медного провода
• Если планируете подключать мощные потребители - выбирайте контактор с запасом по току (не менее 20 А)
• Не закрывайте таймер плотной крышкой или материалами - нужен доступ к кнопкам и вентиляции
• При длительном отключении питания (более 3 лет) - замените внутреннюю батарею (по сервисной документации IEK)
• Для сложных программ используйте текстовое меню дисплея - он подсказывает правильную последовательность действий
• Проверяйте соответствие посадочного места: ширина 36 мм, глубина 65 мм - убедитесь, что в щите достаточно свободного пространства
