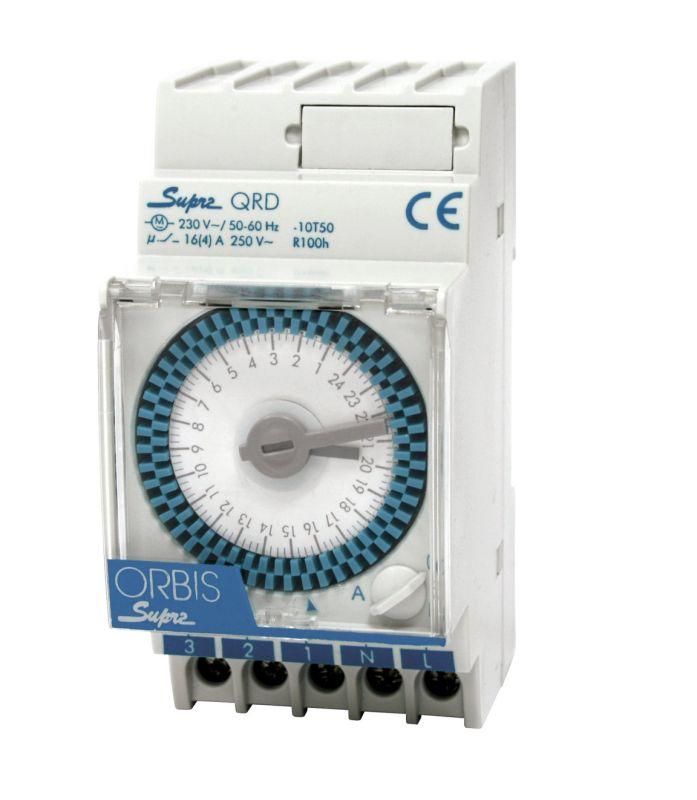

Таймер электромеханический SUPRA (2.5 модуля) DIN - OB290132N ORBIS

Таймер электромеханический 2.5 модуля DIN от Orbis — устройство для автоматического управления нагрузками по времени, устанавливаемое на Din-рейку. Артикул ob290132n подойдёт для задач, где важна надёжность без сложной электроники.

Назначение и область применения

Таймер электромеханический 2.5 модуля DIN используется для включения и выключения оборудования через заданный интервал времени. Простой механический механизм обеспечивает работу без внешнего питания — достаточно подключить напряжение к контактам. Подходит для систем освещения, вентиляции, насосов, конвейеров и других устройств с циклическими режимами работы.

Технические характеристики

• Модульная ширина: 2.5 модуля (45 мм)
• Тип механизма: электромеханический (пружинный привод с маятниковой системой)
• Рабочее напряжение: до 250 В переменного тока
• Ток контактов: до 10 А
• Временной диапазон: регулируется вручную — от нескольких минут до 24 часов
• Количество контактов: один переключающий (SPDT — однополюсный, двухпозиционный)
• Степень защиты: IP20 (защита от прикосновений, но не от пыли и влаги)
• Установка: на Din-рейку типа TS35

Совместимость и монтаж

Таймер ob290132n совместим со всеми стандартными Din-рейками шириной 35 мм. Для установки защёлкните корпус на рейку, затем подключите провода к клеммам: L — фаза входа, N — ноль, COM — общий, NO/NC — нормально открытый/закрытый выход. Убедитесь, что сечение проводов соответствует допустимому току — рекомендовано до 2.5 мм². Монтаж выполняйте при отключенном питании.

Безопасность и стандарты

Оборудование соответствует требованиям безопасности EN 60730-2-1 для автономных временных реле. Нет сертификации по IECEx или ATEX — не применяется во взрывоопасных зонах. Отсутствие электронных компонентов снижает риск помех и отказов из-за скачков напряжения.

Преимущества

• Не требует внешнего источника питания — работает от сети нагрузки
• Высокая надёжность: нет микросхем, которые могут выйти из строя
• Простота настройки: поворотная ручка даёт точную временную настройку
• Индикация состояния: положение ручки показывает текущий цикл
• Низкая стоимость обслуживания: ремонт практически невозможен, но замена быстрая

Ограничения применения

• Не подходит для частых переключений более 10–15 раз в час — износится механика
• Нельзя использовать в условиях высокой влажности, запылённости или температур ниже 0 °C — риск заклинивания механизма
• Нет возможности программирования расписания — только однократный цикл после включения
• Не поддерживает импульсные сигналы — управление возможно только через постоянное напряжение

Примеры использования

• Освещение в подъезде: включение на 30 минут после срабатывания датчика движения
• Вентилятор в туалете: работа 15 минут после отключения света
• Циркуляционный насос системы отопления: включение каждые 2 часа на 10 минут
• Подача воды в теплице: включение на 10 минут каждый день в одно и то же время

Практические советы

• Перед установкой проверьте, чтобы нагрузка не превышала 10 А — особенно важно при работе с двигателями
• Учитывайте посадочный размер: ширина 45 мм требует свободного места на Din-рейке
• Не используйте рядом с источниками сильных магнитных полей — возможны сбои в работе пружинного механизма
• При длительном хранении поверните ручку в положение “выкл” — так продлевается срок службы пружины
• Заменяйте таймер ob290132n при появлении щелчков, зависаниях или неверной выдержке времени — внутренний механизм не подлежит ремонту
