Реле времени механическое суточное, монтаж на рейку 35мм, 1NO 16A, питание 230В АC, ширина 17.6мм, резервн.источник питания, степень защиты IP20 - 12.11.8.230.0000 FINDER 121182300000

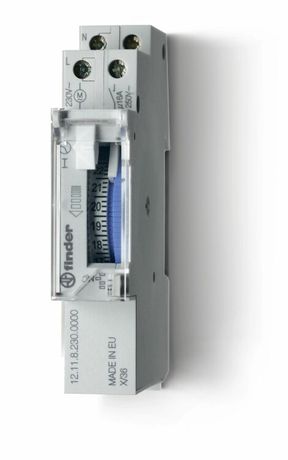

Реле времени механическое суточное Finder 121182300000 - устройство для автоматического включения и отключения нагрузки по расписанию на сутки, с резервным питанием и монтажом на DIN-рейку. Подходит для систем освещения, вентиляции, насосов и других задач, где требуется точное циклическое управление.

Назначение и область применения

Это механическое реле времени с суточным циклом управления предназначено для автоматизации процессов, требующих регулярного включения и выключения оборудования. Устройство работает по заданному графику: включает нагрузку в определённое время и отключает её через установленную выдержку - от 15 минут до 24 часов. Применяется там, где нужна надёжная работа без внешнего контроллера: уличное освещение, системы кондиционирования, циркуляционные насосы, оборудование на производстве.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный коммутируемый ток: 16 А
• Тип контакта: замыкающий (НО) - один контакт
• Диапазон выдержек времени: 15 минут – 24 часа
• Точность хода: +-1,5 секунды за сутки
• Резервный источник питания: автономная работа до 100 часов при отключении сети
• Частота сети: 50/60 Гц
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Ширина: 17,6 мм (1 модуль)
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Материал корпуса: пластик
• Способ монтажа: на DIN-рейку 35 мм
• Нормативные стандарты: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле времени Finder 121182300000 совместимо со всеми стандартными DIN-рейками 35 мм, используемыми в щитах управления. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Клеммы для подключения проводов рассчитаны на сечение до 2,5 мм2. Для подключения нагрузки используется один замыкающий контакт (1NO): фаза подаётся на вход, выход идёт на потребитель. Ноль и земля подключаются параллельно. Обязательно соблюдайте полярность при подключении питания - устройство не работает от постоянного тока.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 60669-1 и EN 60669-2-1, которые гарантируют надёжность коммутационной способности и изоляцию. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания пыли или влаги - поэтому установка возможна только внутри закрытых щитов. Не применяйте в сырых, пыльных или открытых местах.

Преимущества

• Автономная работа до 100 часов при отключении электроэнергии - график сохраняется даже после длительного отключения
• Механическая конструкция - отказоустойчивость, долгий срок службы без программирования
• Небольшая ширина (17,6 мм) позволяет компактно размещать несколько устройств в одном щите
• Высокая точность хода (+-1,5 с/сутки) - минимальное отклонение графика
• Не требует внешних источников питания или интерфейсов - полностью автономное решение

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на улице - IP20 недостаточно для таких сред
• Подходит только для активных нагрузок (лампы, нагреватели, двигатели малой мощности); для индуктивных нагрузок (например, мощные ЭМ-катушки) рекомендуется применение дополнительной защиты
• Нет возможности менять расписание удалённо или через ПК - все настройки выполняются вручную поворотом механизма
• Не поддерживает многоканальное управление - только одна программа на одно устройство
• Из-за механической природы устройства возможна небольшая погрешность при экстремальных температурах (ближе к пределам UHL4)

Примеры использования

• Освещение в офисном помещении: включение в 7:00, отключение в 19:00
• Циркуляционный насос отопления: работа с 6:00 до 22:00
• Вентиляция в туалете: включение каждые 2 часа на 15 минут
• Аварийное освещение в подвале: тестирование каждый день в 2:00 на 10 минут
• Оборудование на конвейере: включение перед сменой, отключение после окончания

Практические советы

• При первом включении проверьте правильность установки времени - механизм заводится в положение 00:00, его необходимо скорректировать вручную
• Убедитесь, что нагрузка не превышает 16 А; для двигателей с высоким пусковым током (более 10–12 А) используйте дополнительный магнитный пускатель
• При использовании в холодных помещениях (близко к −25 C) учтите, что механический механизм может работать медленнее - лучше располагать реле ближе к внутренней стороне щита
• Для удобства обслуживания выбирайте место рядом с другими аналогичными устройствами - так проще сравнивать настройки
• Резервный аккумулятор не требует замены в течение всего срока службы реле - он герметично запаян и рассчитан на 10+ лет работы
