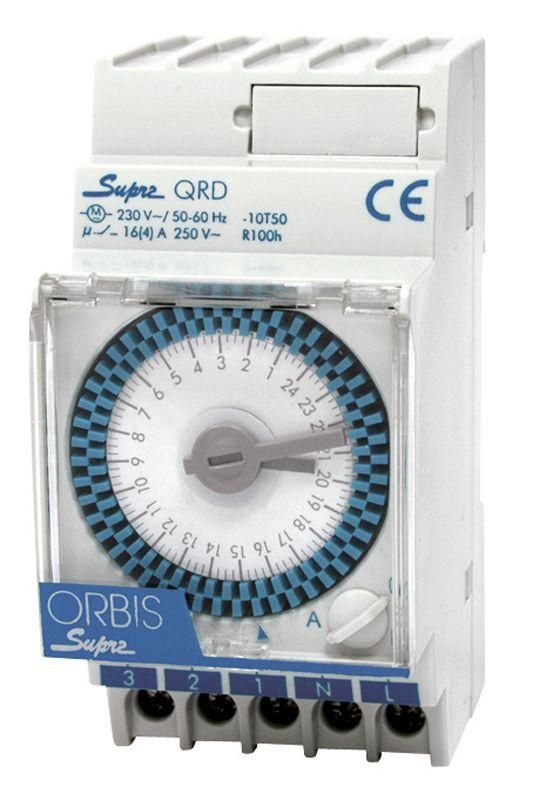

Таймер модульный Supra QRD Orbis OB290232N

Таймер модульный QRD Orbis - это электромеханическое устройство для автоматического управления нагрузками по расписанию. Устанавливается на DIN-рейку, работает от сети 230 В и подходит для задач, где важна надежность без сложной электроники. Артикул ob290232n соответствует модели с резервным питанием на 150 часов.

Назначение и область применения

Таймер модульный QRD Orbis предназначен для автоматизации включения и выключения оборудования по заданному графику. Подходит для управления освещением, системами отопления, циркуляционными насосами, вентиляцией и другими бытовыми или промышленными нагрузками до 16 А. Особенно эффективен там, где требуется простое, долговечное решение без необходимости подключения к компьютеру или сети.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания: 230 В
• Частота сети: 50–60 Гц
• Коммутируемый ток: 16 А
• Тип контакта: переключающий (SPDT)
• Диапазон выдержек времени: от 15 минут до 24 часов
• Шаг программного диска: 96 минут - каждое положение на шкале соответствует этому интервалу
• Программирование: суточный цикл (повторяется каждый день)
• Резервное питание: да, на 150 часов (при отключении сети сохраняет программу)
• Точность хода: +-1 секунда в сутки
• Ширина: 2,5 модуля (стандартная DIN-рейка)
• Степень защиты: IP20 - защищён от прикосновений и ограниченного попадания пыли, не предназначено для влажных сред
• Управление: ручной переключатель ON/OFF/AUTO
• Замена батареи: возможна без демонтажа устройства

Совместимость и монтаж

Таймер модульный QRD Orbis монтируется на стандартную DIN-рейку типа TS35. Ширина 2,5 модуля позволяет установить несколько устройств рядом. Для подключения используются клеммы на лицевой стороне - провода зажимаются винтами. Кабель сечением до 2,5 мм2 рекомендован для силовой части. Батарея (CR2032) меняется через доступный отсек - достаточно открыть крышку, не снимая таймер с рейки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, установленным в Евросоюзе. Номинальный ток 16 А обеспечивает безопасную работу с типичными бытовыми и легкопромышленными нагрузками. IP20 не допускает использование в помещениях с высокой влажностью, на улице или в условиях постоянного воздействия воды и пыли.

Преимущества

• Механическая конструкция - отказоустойчивость даже при скачках напряжения
• Автономное резервное питание (150 ч) предотвращает потерю программы при отключении света
• Простота настройки: поворотный диск с четкими метками, без меню или экрана
• Ручной режим ON/OFF/AUTO позволяет временно отменить автопрограмму
• Не требует внешнего источника питания или подключения к сети
• Замена батареи без инструментов и демонтажа

Ограничения применения

• Не подходит для управления мощностями выше 16 А - для больших нагрузок нужен контрактор
• IP20 исключает применение во влажных, пыльных или открытых помещениях
• Только суточный цикл - нельзя задать график на неделю (это возможно в других моделях серии, например QRS)
• Шаг 96 минут - минимальный интервал между событиями; точная настройка с шагом в минуты невозможна
• Не совместим с системами удаленного управления или IoT

Примеры использования

• Включение теплого пола на 2 часа перед пробуждением
• Выключение уличного освещения в 6:00 и включение в 18:00 ежедневно
• Циклическая работа насоса в системе орошения - 15 минут каждые 2 часа
• Подача воздуха в помещении с помощью вентилятора по расписанию

Практические советы

• При первом запуске проверьте текущее время - установите его точно по часам, чтобы избежать сдвига графика
• Избегайте установки рядом с источниками тепла (например, нагревательными элементами) - это снижает срок службы механики
• Если используется в холодном помещении, убедитесь, что температура не опускается ниже +5 C - батарея теряет ёмкость при низких температурах
• Для частых изменений графика используйте ручной режим AUTO - так не придется каждый раз переставлять диск
• Артикул ob290232n имеет резервное питание - если вам не нужна эта функция, рассмотрите более дешевые модели без батареи (например, OB290132N)
• Проверяйте состояние батареи раз в год - при её разряде таймер будет работать, но потеряет программу после отключения сети
