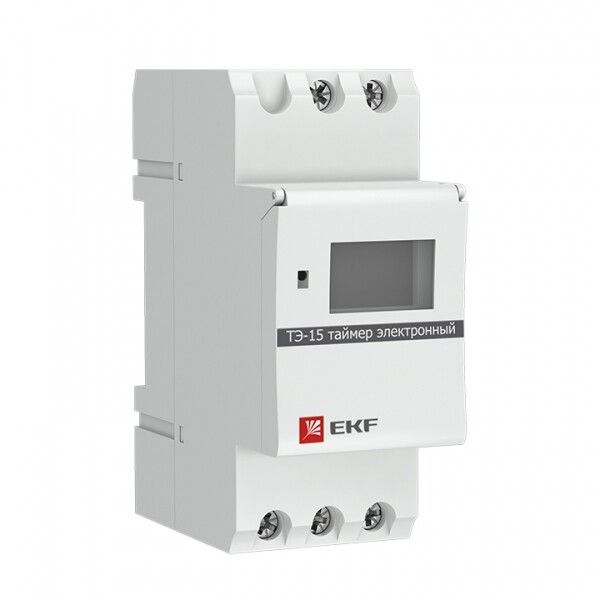

Таймер электронный ТЭ-15 EKF PROxima | mdt-15

Товарные предложения:

Таймер эл. ТЭ-15 EKF mdt-15

22.11.2024

793 шт.

2 108,54 ₽

шт.

от 1 дня

Условия поставки таймера электронного ТЭ-15 EKF PROxima | mdt-15

Купить 807 шт. таймеров электронных тэ-15 ekf proxima | mdt-15 могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена таймера электронного ТЭ-15 EKF PROxima | mdt-15 зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

Таймер электронный ТЭ-15 EKF PROxima | mdt-15 - это устройство для автоматического включения и отключения питания, а также отсчета временных интервалов. Он оснащен ЖК-экраном и защитной крышкой, и может быть установлен на DIN-рейку.

Основные преимущества и особенности:

Диапазон настройки таймера позволяет установить интервалы от 60 секунд.
Предусмотрено 8 программ настройки, что обеспечивает гибкость в использовании.
При отключении питания все настройки сохраняются в течение 150 часов, благодаря чему не требуется повторная настройка после восстановления питания.
Таймер имеет возможность подключения напрямую к однофазной нагрузке меньше 16 А, а для одно- и трехфазной нагрузки от 16 А и выше необходимо использовать контактор (пускатель).
Подходит для использования как в бытовых, так и в промышленных электроустановках.

Таймер электронный ТЭ-15 EKF PROxima | mdt-15 - надежное и удобное устройство, которое поможет вам автоматизировать процессы включения и отключения питания в вашей электроустановке.

Характеристики c описанием

Цвет:

Серый

Цвет реле является важным параметром, который может указывать на его функциональное назначение, облегчающее идентификацию и установку. Цветовая маркировка может соответствовать стандартам безопасности и эксплуатации, а также влиять на визуальное восприятие в составе электронных схем и устройств. Серый цвет реле обычно используется для общих применений и не имеет специфической функциональной окраски. Он универсален и легко сочетается с другими компонентами. Красный цвет реле часто используется для обозначения аварийных цепей или цепей, требующих особого внимания. Рекомендуется использовать красные реле в системах, где важна быстрая идентификация критических элементов. Черный цвет реле указывает на его использование в стандартных промышленных или бытовых приложениях. Черные реле обычно не имеют специфической функциональной окраски, что делает их универсальными для различных применений. Светло-серый цвет реле может использоваться для обозначения вспомогательных цепей или цепей с пониженной нагрузкой. Легко различимая окраска помогает в идентификации среди других компонентов. Белый цвет реле часто ассоциируется с чистыми и стерильными условиями, такими как медицинские или лабораторные применения. Белые реле могут использоваться в системах, где важна визуальная чистота и четкость. Желтый цвет реле обычно указывает на предупреждающие или защитные функции. Он привлекает внимание и часто используется в системах безопасности и сигнализации. Зеленый цвет реле часто используется для обозначения нормального состояния или безопасных цепей. Зеленые реле могут применяться в системах, где важно визуально подтверждать нормальную работу. Светло-белый цвет реле может использоваться для улучшенной видимости и эстетической сочетаемости с другими светлыми компонентами. Подходит для применения в условиях, требующих ясности и чистоты. Синий цвет реле может указывать на специфические функции, такие как охлаждение или водные системы. Синие реле помогают быстро идентифицировать такие цепи среди других. Разноцветное реле может иметь различные цветовые комбинации для обозначения сложных или многофункциональных систем. Такое реле облегчает идентификацию и управление различными функциями в сложных схемах.

Частота:

50 Гц

Частота реле указывает на диапазон частот электрического тока, при котором реле может эффективно работать. Это свойство важно для обеспечения надежности и стабильности работы устройства в электрических сетях различного назначения. Частота 50 Гц является стандартной для большинства электрических сетей в Европе и Азии. Реле, рассчитанные на эту частоту, подходят для использования в бытовых и промышленных системах этих регионов. При выборе реле для таких сетей рекомендуется учитывать именно эту частоту для обеспечения совместимости и стабильности работы. Диапазон частот от 47.5 до 52.5 Гц охватывает небольшие отклонения от стандартной частоты 50 Гц. Такие реле могут работать в условиях нестабильного напряжения или в сетях с возможными частотными колебаниями. Это важно для обеспечения бесперебойной работы в системах, где возможны незначительные изменения частоты. Диапазон частот от 50 до 60 Гц позволяет использовать реле как в сетях с частотой 50 Гц, так и в сетях с частотой 60 Гц, которые распространены в Северной Америке и некоторых других регионах. Это делает такие реле универсальными и пригодными для экспорта и использования в международных проектах. Диапазон частот от 863 до 870 Гц характерен для специализированных применений, таких как промышленные или научные установки, где используются высокочастотные электрические сигналы. Реле для этого диапазона частот требуют особой точности и надежности, и их выбор должен основываться на специфических требованиях конкретного применения.

Род тока:

Переменный/Постоянный (AC/DC)

Род тока указывает на тип электрического тока, с которым совместимо реле. Это свойство определяет, какой вид тока может проходить через реле для его корректной работы и надежности. Выбор правильного рода тока важен для обеспечения совместимости с другими компонентами электрической схемы и предотвращения возможных повреждений или неправильной работы. Постоянный ток (DC) характеризуется постоянным направлением и величиной тока. Реле, предназначенные для работы с постоянным током, часто имеют конструктивные особенности, такие как более мощные контакты, чтобы справляться с дуговыми разрядами при размыкании цепи. Эти реле подходят для использования в схемах с аккумуляторами, солнечными панелями и других источниках постоянного тока. Рекомендуется выбирать реле с постоянным током для систем, где стабильность и надежность работы при постоянном напряжении критичны. Переменный ток (AC) характеризуется периодическим изменением направления и величины тока. Реле для переменного тока обычно рассчитаны на работу с синусоидальными сигналами и могут включать в себя дополнительные компоненты для подавления дуговых разрядов. Эти реле часто используются в бытовых и промышленных электрических сетях, где стандартное напряжение переменного тока составляет 110/220 В. При выборе реле для переменного тока важно учитывать частоту сети (например, 50 или 60 Гц) и номинальное напряжение. Реле, способные работать как с переменным, так и с постоянным током (AC/DC), обеспечивают универсальность и гибкость в применении. Эти реле могут использоваться в различных системах и облегчают проектирование схем, которые могут работать с обоими типами тока. Они часто имеют специальные конструкции контактов и дополнительные элементы для обеспечения надежной работы в обоих режимах. Рекомендуется выбирать такие реле для систем, где возможна работа как с переменным, так и с постоянным током, или если требуется универсальное решение для различных приложений. Переменный ток (AC) характеризуется периодическим изменением направления и величины тока. Реле для переменного тока обычно рассчитаны на работу с синусоидальными сигналами и могут включать в себя дополнительные компоненты для подавления дуговых разрядов. Эти реле часто используются в бытовых и промышленных электрических сетях, где стандартное напряжение переменного тока составляет 110/220 В. При выборе реле для переменного тока важно учитывать частоту сети (например, 50 или 60 Гц) и номинальное напряжение.

Мощность:

6 Вт

Мощность реле, измеряемая в ваттах (Вт) или киловаттах (кВт), определяет максимальную электрическую нагрузку, которую реле может переключать без повреждений. Этот параметр напрямую влияет на надежность и долговечность устройства. При выборе реле важно учитывать мощность подключаемого оборудования, чтобы избежать перегрузок и возможных отказов системы. В случае необходимости замены реле, следует подбирать устройство с аналогичной или большей мощностью, чтобы обеспечить безопасную и стабильную работу электрической цепи.

Крепление:

Фиксатор

Крепление реле определяет способ его фиксации и установки в электрических системах. Выбор подходящего типа крепления зависит от условий эксплуатации, требований к надежности и удобства монтажа, а также от конкретных конструктивных особенностей устройства и места установки. Винтовое крепление предполагает использование винтов для фиксации реле. Этот способ обеспечивает надежное и прочное соединение, что особенно важно в условиях вибраций или высоких механических нагрузок. Рекомендуется для стационарных установок, где требуется долговременная и стабильная фиксация. Крепление с защелкой позволяет быстро и легко установить или снять реле без использования дополнительных инструментов. Это удобно для часто обслуживаемых систем и мест с ограниченным доступом. Однако, защелки могут быть менее надежными в условиях сильных вибраций. Крепление на Г-образный кронштейн используется для монтажа реле на специальных монтажных панелях или рейках. Обеспечивает удобство установки и демонтажа, а также гибкость в размещении устройства. Скоба поворотная позволяет закрепить реле с возможностью его поворота. Это полезно в случаях, когда требуется доступ к различным частям устройства или изменение его ориентации. Обеспечивает гибкость и удобство в эксплуатации. Крепление на клемму используется для быстрого и надежного подключения реле к электрической сети. Обеспечивает удобство монтажа и демонтажа, а также надежный контакт. Рекомендуется для систем, требующих частого обслуживания или замены компонентов. Крепление на кронштейны опор уличного освещения предназначено для установки реле в системах наружного освещения. Обеспечивает надежную фиксацию и защиту устройства от внешних воздействий, таких как ветер или осадки. Боковое крепление позволяет установить реле на боковую поверхность монтажной панели или корпуса. Это удобно в условиях ограниченного пространства и обеспечивает легкий доступ к устройству для обслуживания и замены. Крепление спереди используется для установки реле на переднюю панель оборудования или монтажной стойки. Обеспечивает удобный доступ к устройству для настройки и обслуживания. Крепление с зажимом обеспечивает быстрое и надежное фиксирование реле без использования дополнительных инструментов. Удобно для временных или часто изменяемых установок, однако может быть менее надежным в условиях сильных вибраций или механических нагрузок. Крепление с фиксатором обеспечивает надежную фиксацию реле в заданном положении. Это важно для систем, где требуется высокая стабильность и точность установки. Рекомендуется для стационарных и критически важных приложений.

Напряжение:

220 В

Напряжение — это электрический потенциал, при котором реле функционирует. Правильный выбор напряжения обеспечивает надежную работу устройства и предотвращает его повреждение. Значения напряжения указываются в вольтах (В) и должны соответствовать требованиям вашей системы. 220 В — стандартное напряжение для большинства бытовых и промышленных приложений. Реле на 220 В широко используются в системах автоматизации, освещения и управления электроприборами. При выборе реле на 220 В убедитесь, что ваша сеть поддерживает это напряжение. 24 В — часто используется в системах с низким напряжением, таких как телекоммуникации, системы безопасности и управления. Реле на 24 В подходят для применения в условиях, где требуется повышенная безопасность и надежность. 110 В — применяется в некоторых промышленных и коммерческих системах, особенно в странах с соответствующими стандартами электроснабжения. Реле на 110 В обеспечивают безопасную и стабильную работу в таких условиях. 380 В — высокое напряжение, используемое в промышленности для управления мощными электродвигателями и другими крупными нагрузками. Реле на 380 В должны быть выбраны с учетом требований безопасности и соответствующих стандартов. 12 В — низковольтное напряжение, часто используемое в автомобильной электронике и системах с батарейным питанием. Реле на 12 В обеспечивают надежную работу в таких условиях и минимизируют риск электрических повреждений. 48 В — применяется в телекоммуникационных системах и некоторых промышленных приложениях. Реле на 48 В обеспечивают стабильную работу в условиях, требующих средней мощности и надежности. 6 В — используется в специализированных низковольтных приложениях. Реле на 6 В подходят для управления маломощными устройствами и обеспечивают безопасную эксплуатацию в таких условиях. 60 В — напряжение, которое может встречаться в некоторых промышленных и специализированных приложениях. Реле на 60 В должны быть выбраны с учетом специфических требований и стандартов безопасности. 690 В — очень высокое напряжение, применяемое в тяжелой промышленности для управления мощными установками и оборудованием. Реле на 690 В требуют тщательного соблюдения мер безопасности и соответствия строгим стандартам. 5 В — используется в электронных схемах и системах с низким энергопотреблением. Реле на 5 В идеально подходят для управления маломощными электронными компонентами и обеспечивают безопасную эксплуатацию.

Тип изделия:

Таймер

Тип изделия для реле указывает на его конструктивные и функциональные особенности, такие как назначение (силовое, промежуточное, защитное), тип контактов (нормально разомкнутые, нормально замкнутые, переключающие), и способ монтажа (DIN-рейка, печатная плата, панельное). Это свойство критически важно для правильного выбора реле в зависимости от требований конкретного применения. При замене реле необходимо учитывать тип изделия, чтобы обеспечить совместимость с существующей системой и корректную работу устройства.

Способ монтажа:

DIN-рейка

Способ монтажа реле определяет метод установки устройства в электрическую схему. Основные способы монтажа включают в себя: монтаж на DIN-рейку, монтаж на печатную плату (PCB), панельный монтаж и монтаж на разъем. Выбор способа монтажа влияет на удобство установки, замену, а также на надежность соединений. Для быстрого и легкого монтажа в распределительных шкафах рекомендуется использовать реле с креплением на DIN-рейку. Для компактных и интегрированных решений в электронных устройствах предпочтителен монтаж на печатную плату. Панельный монтаж подходит для установки реле на лицевые панели оборудования, где требуется доступ к элементам управления. Монтаж на разъем обеспечивает легкость замены и обслуживания реле. При выборе способа монтажа следует учитывать условия эксплуатации, необходимую частоту замен и удобство обслуживания.

Степень защиты:

IP20

Степень защиты реле обозначает уровень защиты устройства от проникновения твердых частиц и воды, что определяется международным стандартом IEC 60529. Значения степени защиты позволяют выбрать реле, подходящее для конкретных условий эксплуатации, обеспечивая надежность и долговечность устройства. IP20: Уровень защиты от твердых объектов диаметром более 12,5 мм и отсутствие защиты от воды. Рекомендуется для использования в сухих, пыленепроницаемых помещениях, где нет риска попадания воды. IP40: Защита от твердых объектов диаметром более 1 мм и отсутствие защиты от воды. Подходит для использования в помещениях с минимальным уровнем пыли и отсутствием влаги. IP66: Полная защита от пыли и сильных струй воды. Идеально подходит для использования в условиях с высокой запыленностью и возможным попаданием воды под давлением, например, на открытых площадках или в промышленных зонах. IP00: Отсутствие защиты от твердых объектов и воды. Используется только в строго контролируемых условиях, где исключен контакт с пылью и жидкостями, например, внутри закрытых корпусов или шкафов. IP67: Полная защита от пыли и временное погружение в воду на глубину до 1 метра. Рекомендуется для использования в условиях, где возможны кратковременные погружения в воду, например, в наружных установках или на производствах с влажной средой. IP65: Полная защита от пыли и защита от водяных струй низкого давления. Подходит для использования в условиях с умеренной запыленностью и возможным воздействием воды, например, в наружных установках или на производственных площадках. IP54: Ограниченная защита от пыли и защита от брызг воды с любого направления. Рекомендуется для использования в условиях, где присутствует умеренное количество пыли и вероятность попадания брызг воды, например, в производственных помещениях. IP30: Защита от твердых объектов диаметром более 2,5 мм и отсутствие защиты от воды. Подходит для использования в сухих, пыленепроницаемых помещениях с минимальным уровнем пыли. RT II: Специфическая степень защиты, обозначающая защиту от проникновения пыли и капель воды, равнозначная IP54. Рекомендуется для использования в условиях с умеренной запыленностью и возможным воздействием воды. IP50: Полная защита от пыли и отсутствие защиты от воды. Подходит для использования в сухих, пыленепроницаемых помещениях с высоким уровнем пыли.

Номинальный ток:

16 А

Номинальный ток — это максимальный ток, который реле может безопасно пропускать через свои контакты в течение длительного времени без перегрева или повреждения. Величина номинального тока указывается в амперах (А) и может быть различной для переменного (AC) и постоянного (DC) тока, например, AC/3 DC А. Выбор реле с подходящим номинальным током критически важен для обеспечения надежной работы устройства и предотвращения аварийных ситуаций. При замене реле следует выбирать модель с номинальным током, равным или превышающим ток нагрузки, чтобы обеспечить долговечность и безопасность системы.

Материал изделия:

Пластик

Материал изделия реле определяет его долговечность, устойчивость к внешним воздействиям и электрическим характеристикам. Корпус реле часто изготавливается из пластика, металла или композитных материалов, что влияет на его стойкость к механическим повреждениям и температурным изменениям. Контактные группы могут быть выполнены из меди, серебра или их сплавов, что обеспечивает надежное замыкание и минимальное сопротивление. При выборе реле важно учитывать условия эксплуатации: для агрессивных сред предпочтительны материалы с высокой коррозионной стойкостью, а для высокочастотных применений — материалы с низким электрическим сопротивлением. Замена реле должна производиться с учетом совместимости материалов для предотвращения ухудшения рабочих характеристик устройства.

Материал корпуса:

Пластик

Материал корпуса реле определяет его устойчивость к внешним воздействиям, механическую прочность, теплопроводность и долговечность. Правильный выбор материала корпуса обеспечивает надежную работу реле в различных условиях эксплуатации и продлевает срок его службы. Пластик - легкий и дешевый материал, обладающий хорошей изоляцией. Подходит для использования в условиях, где отсутствуют высокие механические нагрузки и экстремальные температуры. Рекомендуется для бытовых и легких промышленных применений. Сталь - прочный и долговечный материал, устойчивый к механическим повреждениям. Обеспечивает надежную защиту внутренних компонентов реле. Рекомендуется для использования в тяжелых промышленных условиях. Сталь 20 - углеродистая сталь с хорошими механическими свойствами. Обеспечивает высокую прочность и износостойкость. Рекомендуется для применения в условиях умеренных механических нагрузок и коррозионной стойкости. Латунь - сплав меди и цинка, обладающий хорошей коррозионной стойкостью и теплопроводностью. Идеально подходит для применения в условиях повышенной влажности и коррозионной активности. Рекомендуется для использования в морских и химических средах. Сталь 09Г2С - низколегированная конструкционная сталь, обладающая высокой прочностью и стойкостью к низким температурам. Подходит для эксплуатации в суровых климатических условиях. Рекомендуется для применения в северных регионах и в условиях низких температур. Сталь углеродистая - материал с хорошими механическими свойствами и износостойкостью. Обеспечивает надежную защиту и долговечность реле. Рекомендуется для общего промышленного применения. Чугун - материал с высокой прочностью и устойчивостью к износу. Обеспечивает отличную защиту от механических повреждений. Рекомендуется для использования в тяжелых промышленных условиях, где требуется высокая устойчивость к износу. Латунь никелированная - латунь с никелевым покрытием, обеспечивающим дополнительную коррозионную стойкость и эстетическую привлекательность. Подходит для применения в агрессивных средах и декоративных целях. Рекомендуется для использования в условиях высокой влажности и химической активности. Сталь нержавеющая - материал с высокой коррозионной стойкостью и прочностью. Обеспечивает долгий срок службы и надежную защиту в агрессивных средах. Рекомендуется для использования в химической, пищевой и медицинской промышленности. Оцинкованная сталь - сталь с цинковым покрытием, обеспечивающим дополнительную защиту от коррозии. Подходит для использования в условиях повышенной влажности и агрессивных сред. Рекомендуется для наружного применения и в условиях высокой коррозионной активности.

Сфера применения:

Бытовое и промышленность\Таймеры.

Сфера применения реле определяет, в каких условиях и для каких задач может быть использовано данное устройство. Это может включать промышленные, коммерческие, автомобильные, бытовые и специализированные применения. Влияние на работу устройства заключается в необходимости соответствия реле конкретным требованиям среды, таким как температурный диапазон, уровень влажности, вибрации и электрические характеристики. При выборе реле важно учитывать его предназначение для конкретной сферы применения, чтобы обеспечить надежность и долговечность работы. В случае замены реле следует выбирать аналогичное устройство, соответствующее тем же условиям эксплуатации и техническим требованиям.

Степень защиты (IP):

IP20

Степень защиты (IP) указывает на уровень защиты реле от проникновения твердых объектов и воды. Это свойство является критически важным для выбора реле в зависимости от условий эксплуатации и окружающей среды. Значения IP состоят из двух цифр: первая цифра обозначает защиту от твердых объектов, вторая - от воды. Чем выше цифры, тем лучше защита. Правильный выбор степени защиты IP обеспечивает надежную работу реле и его долговечность. IP00 означает, что реле не имеет защиты от проникновения твердых объектов и воды. Такое реле подходит только для использования в сухих, чистых и контролируемых условиях, где нет риска контакта с пылью или жидкостями. IP20 обеспечивает защиту от твердых объектов размером более 12,5 мм, но не защищает от воды. Это значение подходит для установки внутри помещений, где отсутствует риск попадания воды. IP21 обеспечивает защиту от твердых объектов размером более 12,5 мм и вертикально падающих капель воды. Это значение подходит для использования в помещениях, где возможны небольшие влажные условия, например, вблизи окон или вентиляционных отверстий. IP40 обеспечивает защиту от твердых объектов размером более 1 мм, но не защищает от воды. Это значение подходит для использования в промышленной среде, где требуется защита от мелких частиц, но не от влаги. IP41 обеспечивает защиту от твердых объектов размером более 1 мм и вертикально падающих капель воды. Это значение подходит для использования в условиях, где возможны минимальные воздействия влаги. IP54 обеспечивает защиту от пыли в количестве, которое может нарушить работу устройства, и от водяных брызг под любым углом. Это значение подходит для использования в промышленных и наружных условиях, где возможны воздействие пыли и влаги. IP55 обеспечивает защиту от пыли и водяных струй под любым углом. Это значение подходит для использования в сложных промышленных условиях и на открытом воздухе. IP65 обеспечивает полную защиту от пыли и водяных струй под любым углом. Это значение подходит для использования в суровых условиях, включая наружные установки, где требуется высокая степень защиты от пыли и влаги. IP66 обеспечивает полную защиту от пыли и сильных водяных струй. Это значение подходит для использования в экстремальных условиях, где возможны сильные воздействия пыли и воды. IP67 обеспечивает полную защиту от пыли и временного погружения в воду на глубину до 1 метра. Это значение подходит для использования в суровых условиях, включая наружные установки и временные погружения в воду.

Коммутируемый ток:

16 А

Коммутируемый ток — это максимальный ток, который реле способно коммутировать без повреждений или снижения производительности. Он измеряется в амперах (А). Важно учитывать коммутируемый ток при выборе реле, чтобы избежать перегрузки и потенциального выхода из строя устройства. При замене реле рекомендуется выбирать модель с таким же или большим коммутируемым током, чтобы обеспечить надежную и безопасную работу системы.

Напряжение питания:

230 В

Напряжение питания реле указывает на допустимый диапазон напряжений, при котором реле может корректно функционировать. Оно измеряется в вольтах постоянного тока (В DC) и может иметь допустимое отклонение, например, ± 10 % или ± 20 %. Важно выбирать реле с напряжением питания, соответствующим характеристикам вашей системы, чтобы обеспечить надежную работу устройства и избежать повреждений. При замене реле необходимо убедиться, что новое устройство имеет аналогичное или совместимое напряжение питания.

Количество модулей DIN:

Количество модулей DIN указывает на ширину реле в стандартных единицах DIN-модулей, что определяет его совместимость с монтажными рейками и распределительными щитами. Это свойство важно при выборе реле для установки в электрические шкафы и распределительные устройства, обеспечивая правильное размещение и подключение оборудования. Реле шириной в один модуль DIN занимает минимальное пространство на монтажной рейке. Подходит для использования в системах, где важна компактность и экономия места. Реле шириной в два модуля DIN требует больше места, но может предложить дополнительные функции или повышенную мощность. Рекомендуется для систем, где необходимо большее количество контактов или дополнительная защита. Реле шириной в три модуля DIN предоставляет больше возможностей для подключения и управления, что делает его подходящим для более сложных систем автоматизации и управления. Реле шириной в четыре модуля DIN обеспечивает ещё большее количество функциональных возможностей и контактов, что делает его идеальным для крупных систем с высокой нагрузкой. Реле шириной в шесть модулей DIN используется в крупных системах, требующих значительного количества подключений и функций. Подходит для промышленных приложений с высокими требованиями к управлению и защите. Реле шириной в девять модулей DIN занимает значительное пространство и обеспечивает максимальные возможности подключения и управления. Рекомендуется для самых крупных и сложных систем автоматизации. Реле шириной в 1.5 модуля DIN предлагает компромисс между компактностью и функциональностью, подходя для систем, где требуется немного больше возможностей, чем у стандартного одного модуля. Реле шириной в 2.5 модуля DIN предоставляет дополнительное пространство для подключения и функций, оставаясь при этом достаточно компактным для умеренных систем автоматизации. Реле шириной в пять модулей DIN балансирует между компактностью и функциональностью, предлагая значительное количество возможностей для подключения и управления. Реле шириной в 4.5 модуля DIN обеспечивает промежуточный вариант между четырьмя и пятью модулями, предлагая дополнительные возможности при сохранении относительной компактности.

Нормативный документ:

ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000)

Нормативный документ - это стандарт или технический регламент, которому соответствует реле. Он определяет требования к конструкции, функционированию и безопасности устройства, обеспечивая его надежность и совместимость с другими компонентами системы. EN 61810-1, EN 61810-2, EN 61810-7 - это стандарты, определяющие общие требования, испытания и методы измерений для электромеханических реле. Соответствие этим стандартам гарантирует высокую надежность и безопасность реле, а также его соответствие международным нормам. Рекомендуется выбирать реле, соответствующие этим стандартам, для обеспечения стабильной работы в различных условиях эксплуатации. EN 60669-1, EN 60669-2-2 - стандарты, охватывающие требования к переключателям и реле для бытового и аналогичного применения. Они обеспечивают безопасность и надежность устройств в бытовых электрических установках. Рекомендуются для использования в жилых и коммерческих зданиях. EN 60669-1, EN 60669-2-1 - это стандарты, которые описывают требования к переключателям и реле для бытового и аналогичного применения, включая автоматические переключатели. Эти стандарты обеспечивают безопасность и надежность в бытовых электрических установках. Рекомендуются для использования в жилых и коммерческих зданиях. EN 61810-3 - стандарт, определяющий требования к реле для защиты и контроля в промышленных установках. Соответствие этому стандарту обеспечивает высокую надежность и долговечность реле в условиях промышленной эксплуатации. Рекомендуется для использования в промышленных автоматизированных системах. EN 61812-1 - стандарт, устанавливающий требования к реле времени и таймерам. Соответствие этому стандарту гарантирует точность и надежность работы устройств, что особенно важно для процессов, требующих точного управления временем. Рекомендуется для применения в системах автоматизации и управления. EN 50178 - стандарт, определяющий требования к электронным устройствам для использования в силовых установках. Соответствие этому стандарту гарантирует безопасность и надежность работы реле в высоковольтных и силовых цепях. Рекомендуется для применения в энергетике и промышленности. 2014/30 EU, 2014/35 EU - это директивы Европейского Союза, касающиеся электромагнитной совместимости (EMC) и низковольтного оборудования (LVD). Соответствие этим директивам гарантирует, что реле не создают электромагнитных помех и безопасны для эксплуатации в низковольтных системах. Рекомендуется для использования в странах ЕС. ТУ BY 590618749.027-2017 - технические условия, разработанные для реле на территории Республики Беларусь. Они определяют требования к качеству, надежности и безопасности устройств в соответствии с национальными стандартами. Рекомендуется для использования в Беларуси. ТР ТС 004/2011 - технический регламент Таможенного союза, устанавливающий требования к безопасности низковольтного оборудования. Соответствие этому регламенту гарантирует безопасность и надежность реле в странах Таможенного союза. Рекомендуется для использования в странах ЕАЭС. ТУ BY 590618749.018-2013 - технические условия, разработанные для реле на территории Республики Беларусь. Они определяют требования к качеству, надежности и безопасности устройств в соответствии с национальными стандартами. Рекомендуется для использования в Беларуси.

Количество НЗ контактов:

Количество НЗ контактов (нормально замкнутых контактов) в реле указывает на количество контактов, которые находятся в замкнутом состоянии, когда реле неактивно. Это свойство важно для определения схемы подключения и функциональности реле в различных электрических цепях. Нормально замкнутые контакты используются для поддержания цепи замкнутой до тех пор, пока реле не активируется, что размыкает контакт и разрывает цепь. Реле с нулевым количеством НЗ контактов не имеет нормально замкнутых контактов, что означает, что оно не может поддерживать цепь замкнутой в неактивном состоянии. Это подходит для схем, где требуется только нормально разомкнутые контакты. Реле с одним НЗ контактом имеет один нормально замкнутый контакт, который размыкается при активации реле. Это полезно для простых схем, где требуется размыкание одной цепи при срабатывании реле. Реле с двумя НЗ контактами имеет два нормально замкнутых контакта. Это позволяет управлять двумя независимыми цепями, размыкая их при активации реле. Такое реле подходит для более сложных схем управления. Реле с тремя НЗ контактами имеет три нормально замкнутых контакта, что позволяет размыкать три независимые цепи при активации реле. Это полезно в более сложных системах, требующих многоканального управления. Реле с четырьмя НЗ контактами имеет четыре нормально замкнутых контакта, что позволяет размыкать четыре независимые цепи при активации реле. Это подходит для сложных систем с множеством управляющих цепей. Реле с пятью НЗ контактами имеет пять нормально замкнутых контактов, что позволяет размыкать пять независимых цепей при активации реле. Это используется в системах с высокими требованиями к управлению множеством цепей. Реле с шестью НЗ контактами имеет шесть нормально замкнутых контактов, что позволяет размыкать шесть независимых цепей при активации реле. Это подходит для очень сложных систем управления. Реле с восемью НЗ контактами имеет восемь нормально замкнутых контактов, что позволяет размыкать восемь независимых цепей при активации реле. Это используется в самых сложных системах с множеством управляющих цепей.

Количество НО контактов:

Количество НО (нормально открытых) контактов у реле указывает, сколько независимых электрических цепей может быть замкнуто при срабатывании реле. НО контакты остаются разомкнутыми в нормальном состоянии и замыкаются при активации реле, что позволяет управлять подключением нагрузки к источнику питания. Реле без НО контактов не может замыкать цепи при активации и используется в специфических приложениях, где нужны только нормально замкнутые (НЗ) контакты или другие функции. Реле с одним НО контактом подходит для простых задач, где требуется управление одной цепью, например, включение или выключение одного устройства. Реле с двумя НО контактами позволяет управлять двумя независимыми цепями, что полезно для более сложных задач автоматизации с несколькими нагрузками. Реле с тремя НО контактами обеспечивает возможность управления тремя независимыми цепями, что увеличивает его гибкость в сложных схемах. Реле с четырьмя НО контактами подходит для управления множественными цепями в системах автоматизации, где требуется высокая степень контроля. Реле с пятью НО контактами используется в сложных системах, требующих управления несколькими независимыми цепями одновременно, обеспечивая большую функциональность. Реле с шестью НО контактами предназначено для высокоинтегрированных систем, где необходимо управлять большим количеством цепей. Реле с семью НО контактами используется в специализированных приложениях, где требуется управление семью независимыми цепями, часто в промышленных автоматизированных системах. Реле с восемью НО контактами идеально подходит для сложных систем управления и автоматизации, где требуется высокий уровень контроля над множественными цепями. Реле с пятнадцатью НО контактами предназначено для высокоинтегрированных и сложных систем, где необходимо управление большим количеством независимых цепей, обеспечивая максимальную гибкость и контроль.

Тип питающего напряжения:

AC (перемен.)

Тип питающего напряжения определяет вид электрической энергии, необходимой для работы реле. Это свойство критически важно для правильного выбора реле, так как несоответствие типа питающего напряжения может привести к неправильной работе устройства или его повреждению. В зависимости от источника питания, реле могут быть рассчитаны на переменное напряжение (AC), постоянное напряжение (DC) или универсальные реле, способные работать как с переменным, так и с постоянным напряжением (AC/DC). Реле, рассчитанные на переменное напряжение (AC), предназначены для работы в сетях, где напряжение изменяется по синусоидальному закону. Такие реле часто используются в бытовых и промышленных электрических системах. Важно учитывать частоту питающей сети (обычно 50 или 60 Гц) при выборе реле. Замена AC-реле на DC-реле недопустима, так как это может привести к его повреждению. Реле на постоянное напряжение (DC) предназначены для работы в цепях, где напряжение имеет постоянное значение. Эти реле часто используются в автомобильной технике, системах бесперебойного питания и других приложениях, где используется аккумуляторное питание. При выборе DC-реле важно учитывать номинальное напряжение и полярность. Замена DC-реле на AC-реле также недопустима. Универсальные реле, способные работать как с переменным, так и с постоянным напряжением (AC/DC), обеспечивают большую гибкость в применении. Такие реле могут использоваться в различных системах, где возможны как переменное, так и постоянное напряжение. Это делает их универсальным решением, но при выборе важно учитывать номинальные значения напряжения и тока для обоих типов питания.

Климатическое исполнение:

УХЛ4

Климатическое исполнение реле определяет условия окружающей среды, в которых устройство может работать без снижения своих характеристик и надежности. Это свойство учитывает такие факторы, как температура, влажность, запыленность и наличие агрессивных веществ. Выбор соответствующего климатического исполнения важен для обеспечения долговечности и правильной работы реле в конкретных условиях эксплуатации. УХЛ4: Предназначено для эксплуатации в умеренном и холодном климате в помещениях с искусственно регулируемыми климатическими условиями. Рекомендуется для использования в отапливаемых или кондиционируемых помещениях, где температура не опускается ниже -10°C и не поднимается выше +40°C. УХЛ3: Разработано для работы в умеренном и холодном климате, в помещениях без искусственного регулирования климатических условий. Подходит для неотапливаемых помещений, где температура может колебаться от -40°C до +40°C. О1/О4: Обозначает оборудование для эксплуатации на открытом воздухе в районах с умеренным климатом (О1) и в условиях холодного климата (О4). Рекомендуется для наружного монтажа, где температура может варьироваться от -40°C до +40°C для О1 и от -60°C до +40°C для О4. УХЛ1: Подходит для эксплуатации в умеренном и холодном климате, в помещениях с искусственно регулируемыми климатическими условиями. Оптимально для использования в отапливаемых зданиях, где температура не опускается ниже -10°C и не поднимается выше +40°C. У1/УХЛ1/УХЛ3: Универсальное исполнение, подходящее для использования в различных климатических условиях. У1 предназначено для умеренного климата, УХЛ1 для умеренного и холодного климата в контролируемых условиях, УХЛ3 для неотапливаемых помещений в умеренном и холодном климате. Это исполнение обеспечивает гибкость и широкие возможности применения. У1: Предназначено для эксплуатации в умеренном климате, в помещениях с искусственно регулируемыми климатическими условиями. Рекомендуется для использования в отапливаемых или кондиционируемых помещениях, где температура не опускается ниже -10°C и не поднимается выше +40°C. УХЛ3.1: Разработано для работы в умеренном и холодном климате в помещениях с ограниченным контролем климатических условий. Подходит для использования в неотапливаемых помещениях, где температура может колебаться от -40°C до +40°C, но с дополнительными требованиями к влажности и запыленности. М1/О5: Оборудование для эксплуатации в морском климате (М1) и на открытом воздухе в условиях холодного климата (О5). М1 используется на морских судах и прибрежных сооружениях, где температура варьируется от -30°C до +45°C, О5 предназначено для холодного климата с температурой от -60°C до +40°C. У2.1: Подходит для эксплуатации в умеренном климате в условиях повышенной влажности. Рекомендуется для использования в помещениях с высокой влажностью, таких как подвалы или промышленные объекты, где температура не опускается ниже -10°C и не поднимается выше +35°C. ХЛ1: Предназначено для эксплуатации в холодном климате в помещениях с искусственно регулируемыми климатическими условиями. Рекомендуется для использования в отапливаемых помещениях, где температура не опускается ниже -60°C и не поднимается выше +40°C.

Диапазон выдержек времени:

1мин-168ч

Диапазон выдержек времени для реле определяет интервал времени, в течение которого реле может задерживать свое срабатывание. Это свойство критически важно для точного управления временными процессами в различных приложениях, таких как автоматизация, контроль и защита оборудования. В зависимости от модели реле, диапазон может варьироваться от секунд до нескольких дней или даже года. При выборе реле необходимо учитывать требуемый временной интервал для конкретного применения, чтобы обеспечить надежную и эффективную работу системы. Замена реле на модель с неподходящим диапазоном выдержек времени может привести к неправильному функционированию или отказу системы.

Диапазон рабочих температур:

от -25 до +40

Диапазон рабочих температур реле указывает на температурные пределы, в которых устройство может функционировать корректно и надежно. Этот параметр критически важен для обеспечения стабильной работы реле в различных климатических условиях и при разных температурных режимах эксплуатации. Неправильный выбор диапазона рабочих температур может привести к сбоям в работе реле, сокращению его срока службы или полному выходу из строя. При выборе реле следует учитывать условия эксплуатации и выбирать устройства с диапазоном рабочих температур, соответствующим предполагаемым условиям. В случае замены реле необходимо удостовериться, что новое реле имеет такой же или более широкий диапазон рабочих температур, чтобы избежать потенциальных проблем в работе оборудования.

Род тока питающего напряжения:

Переменный ток (AC)

Род тока питающего напряжения указывает на тип электрического тока, используемого для питания реле. Этот параметр важен для правильного выбора реле, так как различные типы тока могут требовать разных конструкций и характеристик устройства, влияя на его работоспособность и надежность. Переменный ток (AC) - это тип электрического тока, который периодически меняет направление. Реле, предназначенные для работы с AC, обычно имеют соответствующую конструкцию для обработки таких изменений в направлении тока. Выбор реле для переменного тока рекомендуется в системах, где источник питания представляет собой переменный ток, например, в бытовых электросетях. Замена реле на модель, предназначенную для другого рода тока, может привести к неправильной работе или повреждению устройства. Постоянный ток (DC) - это тип электрического тока, который течет в одном направлении. Реле для DC обычно имеют специализированные контакты и материалы, способные справляться с постоянным напряжением без деградации. Рекомендуется использовать такие реле в системах с источниками постоянного тока, например, в автомобильных электрических системах или в системах с аккумуляторами. Замена реле на модель для переменного тока может вызвать проблемы с надежностью и долговечностью устройства. Переменный ток (AC)/Постоянный ток (DC) - это универсальные реле, способные работать как с переменным, так и с постоянным током. Такие реле обеспечивают большую гибкость и могут использоваться в различных системах, где может потребоваться работа с любым типом тока. Это удобно в условиях, где спецификации питающего напряжения могут изменяться или не определены заранее. При выборе таких реле важно убедиться, что они соответствуют всем другим требованиям системы.

Номинальное напряжение управления:

230 В

Номинальное напряжение управления — это электрическое напряжение, при котором реле предназначено работать оптимально и надежно. Оно измеряется в вольтах (В) и указывает на уровень напряжения, необходимый для активации реле. Номинальное напряжение управления влияет на корректность работы реле: при недостаточном напряжении реле может не сработать, а при избыточном — выйдет из строя. При выборе реле важно учитывать номинальное напряжение управления, чтобы оно соответствовало параметрам вашей системы. Замена реле на устройство с другим номинальным напряжением управления может привести к неправильной работе или повреждению оборудования.

Количество переключающих контактов:

Количество переключающих контактов указывает на число независимых электрических цепей, которые могут быть замкнуты или разомкнуты реле. Это важный параметр, определяющий функциональные возможности реле и его способность управлять различными нагрузками. Реле без переключающих контактов. Такое реле используется только для коммутации, не изменяя состояния цепи. Рекомендуется для простых задач, где не требуется переключение между состояниями. Одноконтактное реле. Имеет один переключающий контакт, позволяющий управлять одной цепью. Подходит для простых схем, где требуется управление одной нагрузкой. Двухконтактное реле. Имеет два независимых переключающих контакта, что позволяет управлять двумя отдельными цепями. Рекомендуется для более сложных схем, требующих управления несколькими нагрузками. Трехконтактное реле. Предоставляет три переключающих контакта, обеспечивая возможность управления тремя независимыми цепями. Идеально для систем, где требуется высокая степень контроля над несколькими нагрузками. Четырехконтактное реле. Имеет четыре переключающих контакта, что позволяет управлять четырьмя независимыми цепями. Используется в сложных схемах с множеством управляемых нагрузок. Пятиконтактное реле. Обеспечивает пять переключающих контактов, позволяя управлять пятью независимыми цепями. Подходит для многофункциональных систем с высоким уровнем контроля. Шестиконтактное реле. Имеет шесть переключающих контактов, что дает возможность управления шестью независимыми цепями. Рекомендуется для очень сложных схем, требующих множественного управления. Семиконтактное реле. Обеспечивает семь переключающих контактов, позволяя управлять семью независимыми цепями. Используется в высоко интегрированных системах с множеством управляемых нагрузок. Восьмиконтактное реле. Имеет восемь переключающих контактов, что позволяет управлять восемью независимыми цепями. Подходит для самых сложных и многозадачных систем. Реле с половинным контактом. Особый тип реле, который может переключать одну цепь с двумя состояниями. Используется в специфических приложениях, где требуется гибкость в управлении одной нагрузкой с двумя различными состояниями.

Рекомендованный проектный ассортимент:

Да

Рекомендованный проектный ассортимент означает, что данное реле входит в перечень изделий, рекомендованных для использования в проектной документации. Это указывает на соответствие реле стандартам качества и надежности, а также его оптимальность для применения в различных проектах. Влияние на работу устройства заключается в повышенной уверенности в стабильности и долговечности работы реле в составе системы. Рекомендуется выбирать реле из данного ассортимента для обеспечения соответствия проектным требованиям и минимизации рисков отказов. Замена реле из рекомендованного ассортимента на нерекомендованное может привести к снижению надежности и возможным нарушениям проектных стандартов.

Модульная ширина (общ. кол-во модульных расстояний):

Модульная ширина (общ. кол-во модульных расстояний) указывает на ширину реле в стандартных модульных единицах, обычно измеряемых в модулях (1 модуль = 18 мм). Это свойство определяет, сколько места реле займет на монтажной рейке, что важно для планирования и оптимизации пространства в электрических шкафах и распределительных щитах. Реле с модульной шириной 1 занимает один модуль (18 мм) на монтажной рейке. Подходит для компактных установок с ограниченным пространством. Реле с модульной шириной 2 занимает два модуля (36 мм) на монтажной рейке. Обеспечивает больше места для подключения и может быть удобнее для обслуживания. Реле с модульной шириной 3 занимает три модуля (54 мм) на монтажной рейке. Подходит для более сложных реле с дополнительными функциями или контактами. Реле с модульной шириной 4 занимает четыре модуля (72 мм) на монтажной рейке. Используется для реле с большим количеством контактов или встроенными защитными устройствами. Реле с модульной шириной 4.5 занимает четыре с половиной модуля (81 мм) на монтажной рейке. Предназначено для специфических применений, где требуется немного больше места, чем стандартные 4 модуля. Реле с модульной шириной 1.5 занимает полтора модуля (27 мм) на монтажной рейке. Оптимально для ситуаций, где требуется чуть больше места, чем один модуль, но меньше, чем два. Реле с модульной шириной 0.5 занимает полмодуля (9 мм) на монтажной рейке. Применяется в очень компактных установках, где пространство критически ограничено. Реле с модульной шириной 6 занимает шесть модулей (108 мм) на монтажной рейке. Используется для крупных реле с многочисленными функциями и контактами, требующих значительного пространства для подключения и обслуживания.

Характеристики

Кварцевые

Нет

Тип контакта

Переключающий контакт

Счетчик часов

Нет

Диапазон 60 мин

Да

Астропрограмма

Нет

Диапазон 24 часа

Да

Программа на 24 ч

Да

Контроль кварцем

Нет

Радиоуправляемая

Нет

Радиоуправляемый

Нет

Годовая программа

Да

Программа на 60 мин

Да

Ручное управление

Да

Внешн. кнопка ввода

Нет

Количество каналов

Цикловая программа

Да

Частота напряжения

50...64 Гц

Исполнение контакта

Переключающий контакт

Недельная программа

Да

Случайная программа

Нет

Точность хода в день

1 с

Цикличная программа

Да

Счетчик часов работы

Нет

Импульсная программа

Нет

Точность хода в сутки

1 с

Сетевая синхронизация

Нет

Программа на праздники

Да

Внешн. программирование

Да

Количество ячеек памяти

Карта памяти в комплекте

Нет

Внешнее программирование

Да

Частота напряжения питания

50...60 Гц

Ручное управление, обслуживание

Да

Текстовое руководство на дисплее

Да

Запас хода от аккумулятора в годах

Запас хода от аккумулятора в часах

150

Программирование праздничных дней

Да

Синхронизация по радиосигналу (DCF77)

Нет

Кратчайшее время выключения канал 1

1 мин

Кратчайшее время выключения канал 2

1 мин

Предварительный выбор переключения

Нет

Синхронизированная с питающей сетью

Нет

Кратчайшее время переключения канала 1

1 мин

Кратчайшее время переключения канала 2

1 мин

Контакт беспотенциального выключателя

Нет

GPS (глобальная система позиционирования)

Нет

Максимальное сечение подключаемого кабеля

25 мм2

Автоматический переход на летнее/зимнее время

Да

Номинальный ток переключения при 250 В перемен. тока

16 А

Автоматическое переключение на летнее/зимнее время

Да

GPS (Глобальная спутниковая система определения координат)

Нет

Сертификаты

Сертификат соответствия

PDF

Декларация о соответствии

PDF

NX37_W08038.20

PDF
