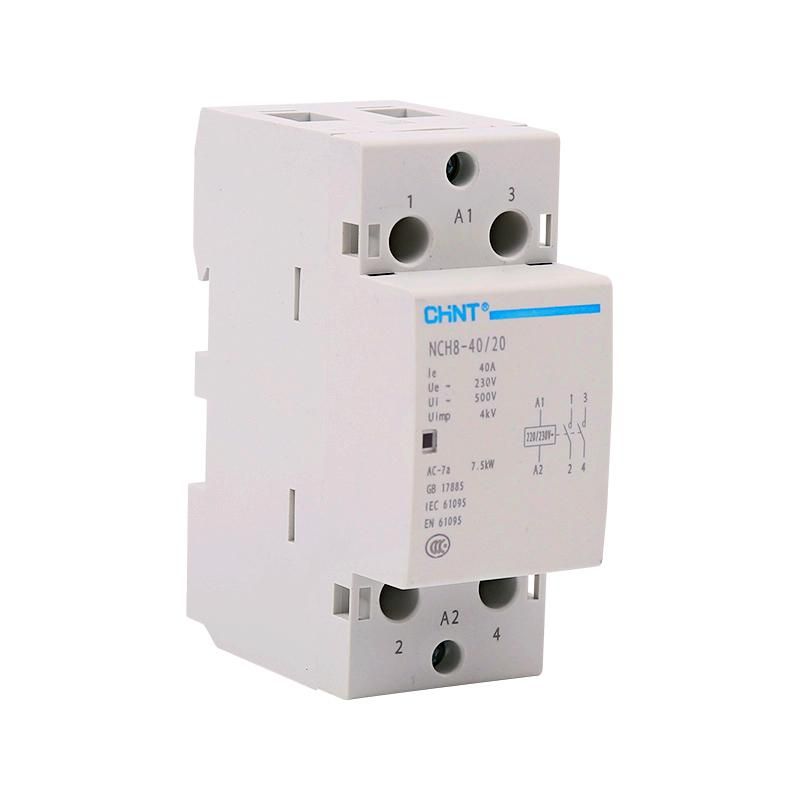

Контактор модульный NCH8-40/20 40A 2НО AC220/230В, 50Гц (R) | 256081 CHINT

Контактор модульный NCH8-40/20 от CHINT - устройство для дистанционного включения и выключения электронагрузок в сетях переменного тока. Он предназначен для работы с резистивными и слаботоковыми индуктивными нагрузками, такими как нагревательные элементы, насосы, вентиляторы и бытовая техника. Артикул 256081 соответствует модели с двумя нормально разомкнутыми контактами и управлением от сети 230 В.

Назначение и область применения

Контактор модульный NCH8-40/20 используется для коммутации нагрузок в распределительных щитах. Его основная задача - обеспечить удалённое управление оборудованием через сигнал с кнопок, терморегуляторов, таймеров или автоматических контроллеров. Подходит для систем, где требуется надёжное включение/выключение без механического воздействия.

• Управление электропечами, тепловыми завесами, бойлерами
• Включение насосов, вентиляторов, компрессоров с малой индуктивной составляющей
• Интеграция в системы автоматизации жилых и промышленных объектов
• Замена старых контакторов в существующих щитах с DIN-рейкой

Технические характеристики

• Номинальный ток: 40 А - способен управлять нагрузками до этого значения при напряжении 230 В
• Напряжение цепи управления: 230 В переменного тока (AC), частота 50 Гц
• Количество контактов: 2 нормально разомкнутых (НО) - при подаче напряжения на катушку контакты замыкаются
• Рабочее напряжение: до 230 В AC - не рекомендуется применять выше указанного значения
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Монтаж: 2 модуля (36 мм ширина), установка на DIN-рейку 35 мм
• Глубина установки: 60 мм - требует достаточного свободного места внутри щита
• Категория применения: AC-1 (резистивные нагрузки), AC-7a/7b (слаботочные индуктивные - бытовая техника, двигатели малой мощности)
• Напряжение срабатывания: 85–110 % от номинала - надёжно включается даже при колебаниях сети
• Напряжение несрабатывания: 20–75 % - не будет случайно включаться при просадках напряжения

Совместимость и монтаж

Контактор модульный NCH8-40/20 совместим со всеми стандартными DIN-рейками 35 мм, используемыми в современных распределительных щитах. Установка происходит путём защёлкивания - никаких болтов или инструментов не требуется. Для подключения силовых проводов используются зажимы на входе и выходе, рассчитанные на медные жилы сечением до 16 мм2. Управляющая катушка подключается к цепям контроля (например, от термостата или PLC) через два вывода A1 и A2.

Не забудьте оставить минимум 10 мм свободного пространства вокруг контактора для теплоотвода. При групповой установке нескольких контакторов соблюдайте минимальный интервал между ними - это предотвращает перегрев из-за соседних устройств.

Безопасность и стандарты

Контактор NCH8-40/20 соответствует требованиям IEC 60947-4-1 и имеет сертификацию CE. Он не предназначен для отключения токов короткого замыкания. Обязательно используйте его в сочетании с автоматическим выключателем или предохранителем, который обеспечивает защиту от сверхтоков. Степень защиты IP20 исключает использование в условиях повышенной влажности, пыли или на улице - для таких сред выбирайте контакторы с IP65 и выше.

Преимущества

• Высокая надёжность коммутации благодаря качественным контактам и прочному корпусу
• Узкий профиль (2 модуля) экономит место в щите
• Чёткая фиксация на DIN-рейке - не выпадает при вибрациях
• Поддержка широкого диапазона напряжений управления (85–110%) - работает даже при снижении напряжения в сети
• Совместим с большинством автоматизированных систем - легко интегрируется в ЛЭП и SCADA

Ограничения применения

• Не допускается использование для отключения токов КЗ - обязательно наличие аппарата защиты
• IP20 не позволяет устанавливать в сырых помещениях, на улице или в местах с высокой запылённостью
• Не подходит для управления мощными индуктивными нагрузками (электродвигатели > 5 кВт, трансформаторы)
• Работает только с переменным током - несовместим с постоянным током (DC)
• Максимальная частота включения - до 1200 раз в час; при более частых операциях возможен преждевременный износ контактов

Примеры использования

• Автоматическое включение водонагревателя по сигналу с термостата
• Управление вентиляцией в помещении через таймер или датчик CO₂
• Коммутирование группы светильников в офисном помещении с помощью центрального контроллера
• Включение насоса в системе автополива по расписанию
• Удалённое управление печью в промышленной сушилке через ПЛК

Практические советы

• Выбирайте автоматический выключатель с номиналом 40–50 А и характеристикой C или D для защиты контактора NCH8-40/20
• Проверяйте посадочный диаметр DIN-рейки перед установкой - он должен точно соответствовать 35 мм
• При подключении управляющих проводов используйте жилы сечением 0,5–2,5 мм2 - слишком толстые провода плохо фиксируются в зажимах
• Если планируете многочастотное включение (более 600 раз/час), рассмотрите вариант с более мощным контактором или установкой RC-цепочки гашения дуги
• При обслуживании всегда отключайте питание - даже при отключенном управлении силовые контакты могут находиться под напряжением
