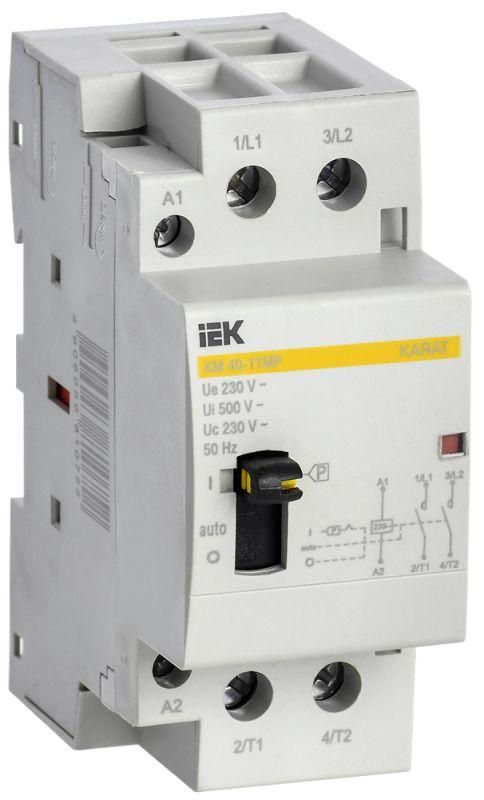

Контактор модульный с ручным управлением КМ40-11МР AC KARAT | MKK12-40-11 IEK

Контактор модульный с ручным управлением КМ40-11МР AC от бренда IEK предназначен для дистанционного и ручного включения/выключения электрооборудования в сетях переменного тока. Этот контактный аппарат из серии KARAT удобен для установки на DIN-рейку и подойдет там, где требуется контроль над нагрузкой без автоматического управления.

Назначение и область применения

Контактор модульный КМ40-11МР AC используется для коммутации слаботочных и среднегрузовых устройств, работающих от сети 230 В переменного тока. Он применяется в системах, требующих периодического включения и выключения: насосы, вентиляторы, светильники, нагревательные элементы, компрессоры кондиционеров и другие устройства с активной или малой индуктивностью. Благодаря наличию ручного переключателя, он также подходит для местного обслуживания оборудования - например, при ремонте или тестировании.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток)
• Номинальный рабочий ток: 40 А
• Количество силовых полюсов: 2
• Напряжение катушки управления: 230 В AC
• Тип тока: Переменный (AC), частота 50 Гц
• Количество нормально открытых контактов: 1
• Исполнение: Модульное, шириной 2 модуля (17,5 мм каждый)
• Способ монтажа: На DIN-рейку (стандарт EN 60715)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Подключение силовой цепи: Винтовые зажимы
• Срок службы: До 15 лет при соблюдении условий эксплуатации
• Максимальная мощность лампы: 0 Вт - не предназначен для коммутации галогенных или светодиодных ламп с высокими импульсными токами

Совместимость и монтаж

Контактор КМ40-11МР AC совместим с любыми стандартными DIN-рейками 35 мм, используемыми в распределительных щитах. Установка занимает несколько секунд: достаточно защелкнуть корпус на рейке. Для подключения провода используются винтовые зажимы - рекомендуется использовать жилы сечением от 0,5 до 10 мм2. Подключаемый контролирующий сигнал (катушка) должен соответствовать 230 В AC; использование другого напряжения повредит устройство. Обязательно убедитесь, что нагрузка не превышает 40 А - превышение вызывает перегрев и выход из строя.

Безопасность и стандарты

Контактор КМ40-11МР AC соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р 50030.4.1. Его исполнение IP20 обеспечивает базовую безопасность внутри закрытых щитов, но не допускает применение во влажных помещениях, на улице или в условиях повышенной запыленности. Наличие механического положения “вкл./выкл.” позволяет физически проверить состояние аппарата даже при отключенном питании.

Преимущества

• Удобное ручное переключение через ползунок - можно вручную включить/выключить без внешнего сигнала
• Фиксированная двухполюсная конструкция - подходит для однофазных цепей с нулём
• Высокая долговечность - срок службы до 15 лет при правильной эксплуатации
• Знакомая форма и размер - легко заменяет аналогичные модели других производителей
• Чёткая визуальная индикация состояния - видно, находится ли контакт в положении “вкл”

Ограничения применения

• Не для коммутации емкостных или сильно индуктивных нагрузок (например, больших двигателей, трансформаторов)
• Не рассчитан на работу при температуре ниже –25 C или выше +60 C
• Не имеет функции автоматической защиты от перегрузки или короткого замыкания - необходимо использовать дополнительно автоматы
• Не следует применять в качестве основного рубильника - только как исполнительное устройство
• Нельзя использовать для управления светодиодными или энергосберегающими лампами - они имеют высокий пусковой ток, который может привести к слипанию контактов

Примеры использования

• Управление групповым освещением в офисе через кнопочные посты
• Автоматическое включение вентилятора в помещении по сигналу термореле
• Локальное включение насоса системы водообмена при необходимости обслуживания
• Коммутирование теплого пола в домашней системе отопления
• Участник цепи управления кондиционера в бытовом щите

Практические советы

• Выбирая КМ40-11МР AC, учтите, что его ширина составляет два модуля - заранее спланируйте место в щите
• При подключении проводов затягивайте винты равномерно - недостаточно плотное соединение вызывает греться и окисление
• Если планируете часто включать/выключать устройство вручную - регулярно проверяйте целостность ползуна и механизм переключения
• Для длительной работы под максимальной нагрузкой (близко к 40 А) предусмотрите принудительное охлаждение или снижение продолжительности включения
• Артикул mkk12-40-11 - точный идентификатор для заказа запасных частей или замены - сохраняйте его при оформлении заявки
