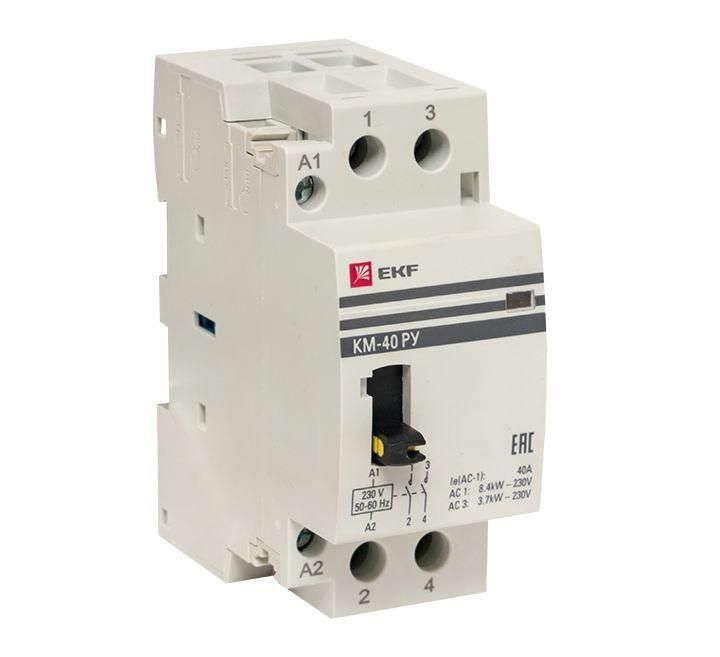

Контактор модульный КМ РУ 40А 1NO+1NC (2 мод.) EKF PROxima | km-2m-40-11

Контактор модульный КМ РУ 40А 1 нормально открытый + 1 нормально закрытый (2 модуля) от EKF серии PROxima предназначен для частого включения и отключения нагрузок переменного тока до 40 А. Устройство устанавливается на DIN-рейку и подходит для автоматизации систем освещения, нагревательных элементов и малых двигателей.

Назначение и область применения

Контактор модульный КМ РУ 40А используется для удалённого управления электрическими нагрузками через слабые сигналы управления. Подходит для работы в распределительных щитах бытовых, офисных и промышленных объектов. Часто применяется в системах автономного управления: вентиляция, насосы, тепловые завесы, световые сценарии.

Технические характеристики

• Номинальный ток: 40 А - способен коммутировать нагрузки до 9 кВт при 230 В и до 16 кВт при 400 В
• Напряжение питания катушки: 184–253 В переменного тока - совместим с сетью 220/230 В +-10%
• Число силовых полюсов: 2 - управляет двумя фазами одновременно
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет реализовать базовую логику переключения
• Напряжение сети: 230–400 В AC - работает в трёхфазных и однофазных сетях
• Защита IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не защищает от воды и пыли
• Мощность ламп накаливания: до 3700 Вт - допустимо использовать для управления галогенными и ламповыми нагрузками
• Количество модулей: 2 - занимает два стандартных модуля шириной 17,5 мм каждый
• Глубина установки: 60 мм - требует достаточного места внутри шкафа
• Категория применения: AC-1 - предназначено для активных нагрузок (нагреватели, лампы); не рекомендовано для высоких пусковых токов двигателей
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных устройств

Совместимость и монтаж

Контактор модульный КМ РУ 40А монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы - подходят медные и алюминиевые провода сечением до 16 мм2. Ползунок для ручного переключения позволяет проверить работоспособность устройства без подачи напряжения на катушку. Установка возможна в любом положении, но желательно - вертикально, чтобы обеспечить надёжность механической работы.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет сертификат соответствия ЕАС. Отсутствие защиты выше IP20 требует установки только во внутренних помещениях, в закрытых щитах. Компоненты выполнены из самозатухающего материала - снижают риск распространения пламени при перегрузках.

Преимущества

• Высокая долговечность благодаря качественным контактам и прочному механизму
• Поддержка двух типов проводов - удобно при ремонте старых систем с алюминиевой проводкой
• Ручной ползунок - позволяет тестировать работу без внешнего управления
• Длинная гарантия (7 лет) - указывает на уверенность производителя в качестве
• Совместимость с другими изделиями серии PROxima - легко формировать унифицированные решения

Ограничения применения

• Не предназначен для управления двигателями с высоким пусковым током - категория AC-1 исключает индуктивные нагрузки с большим моментом запуска
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты
• Требуется питание катушки 184–253 В - не работает при напряжении ниже 184 В или выше 253 В
• Максимальная мощность ламп - 3700 Вт; светодиодные и энергосберегающие лампы можно подключать без ограничений

Примеры использования

• Автоматическое включение группы точечных светильников по таймеру
• Управление электрокотлом в системе отопления
• Переключение между основным и резервным источником питания
• Контроль работы вытяжного вентилятора в туалете по датчику влажности

Практические советы

• При подключении используйте провода сечением не менее 4 мм2 для нагрузки 40 А - это минимизирует нагрев
• Учитывайте глубину монтажа 60 мм - выбирайте шкафы с запасом по глубине, особенно если рядом установлены другие модули
• Проверьте соответствие напряжения катушки вашей сети - при неверном значении контактор не будет включаться
• Для частых включений (более 10 раз в час) следите за температурой контактора - он не рассчитан на экстремальную цикличность
• При необходимости расширения функционала - используйте дополнительные блоки (например, вспомогательные контакты), доступные по заказу
