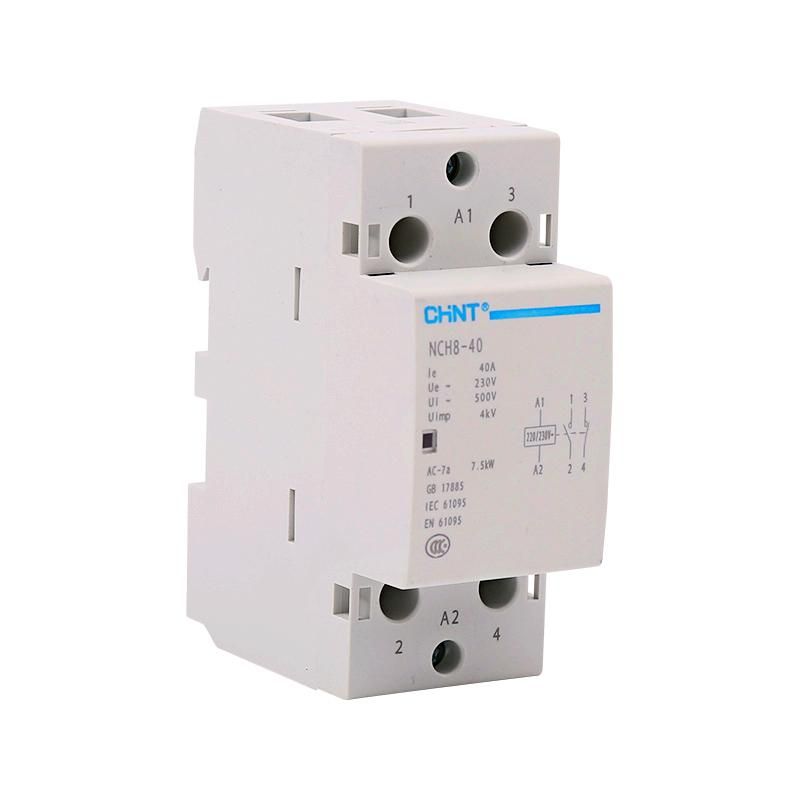

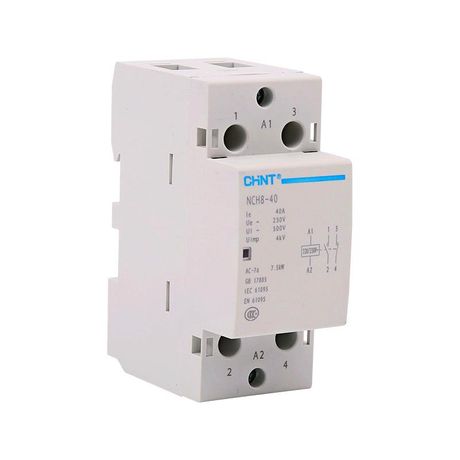

Контактор модульный NCH8-40/11 40A 1НЗ+1НО AC220/230В, 50Гц (R) | 256083 CHINT

Контактор модульный NCH8-40/11 40А 1НЗ+1НО AC 220/230В 50Гц (R) от CHINT предназначен для частого включения и отключения нагрузки до 40 А в цепях переменного тока. Он используется в автоматических системах управления, где требуется надежное коммутирование силовой цепи через слаботочное управление. Артикул 256083 соответствует серии NCH8 - компактным контактным устройствам для DIN-рейки.

Назначение и область применения

Контактор модульный NCH8-40/11 применяется для удаленного управления мощными нагрузками - двигателями, нагревательными элементами, освещением, насосами и другим оборудованием. Управление осуществляется через катушку на 230 В переменного тока, что позволяет использовать его совместно с терморегуляторами, таймерами, PLC или кнопочными пунктами. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов.

Технические характеристики

• Номинальный рабочий ток: 40 А при напряжении 230 В AC
• Напряжение катушки управления: 230 В AC, 50 Гц
• Конфигурация контактов: 1 нормально замкнутый (1НЗ) + 1 нормально разомкнутый (1НО)
• Ширина: 2 модуля (стандартная ширина DIN-рейки 17,5 мм на модуль)
• Глубина монтажа: 68 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Категория применения: AC-1 - для активных нагрузок (нагреватели, лампы)

Совместимость и монтаж

Контактор NCH8-40/11 устанавливается на стандартную DIN-рейку типа TS35. Его двухмодульная ширина занимает минимальное место в щите. Клеммы для подключения питания и нагрузки рассчитаны на провода сечением до 16 мм2. Для подключения катушки используются два верхних вывода - L1 и L2. На задней стенке устройства есть наглядная схема подключения. Монтаж возможен только в закрытом щите из-за степени защиты IP20.

Безопасность и стандарты

Изделие выполнено из самозатухающего материала, повышающего безопасность при перегрузках. Соответствует требованиям IEC 60947-4-1 для контактных аппаратов. Отсутствие защиты от брызг и пыли требует обязательной установки внутри электрошкафа.

Преимущества

• Модульная конструкция обеспечивает легкий монтаж и замену без демонтажа соседних устройств
• Чёткая маркировка контактов и схема на корпусе снижают риск ошибок при подключении
• Высокие изоляционные свойства материалов увеличивают срок службы и снижают риск пробоя
• Низкое потребление энергии катушкой способствует экономии при длительной работе

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, влажности или на улице - степень защиты IP20 исключает такие среды
• Подходит только для активных нагрузок (AC-1); для индуктивных нагрузок (например, двигателей) рекомендовано применение категории AC-3, которой этот контактор не имеет
• Управляющее напряжение фиксировано - нельзя использовать с 110 В или постоянным током
• Не содержит встроенной защиты от перегрузки - необходимо внешнее тепловое реле или автоматический выключатель

Примеры использования

• Управление нагревательными плитами в бытовой технике
• Переключение светильников в системах автоматического освещения
• Работа с насосами в системах водоснабжения при использовании таймера или датчика уровня
• Коммутирование вентиляторов в HVAC-системах

Практические советы

• Проверьте соответствие нагрузки категории AC-1 - если управляемое оборудование имеет двигатель, выберите контактор с рейтингом AC-3
• Обязательно используйте автоматический выключатель перед контактором для защиты от короткого замыкания
• При сборке щита учтите глубину монтажа - 68 мм - чтобы не было перекрытия других устройств
• Для удобства обслуживания можно дополнительно установить механический указатель положения контакта (по запросу)
• Контактор NCH8-40/11 совместим с другими изделиями серии NCH8 - легко дополнять функционалом (блокировками, дополнительными контактами)
