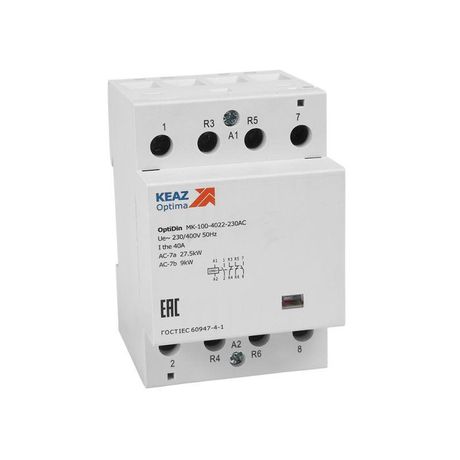

Контактор модульный OptiDin MK-100-4002-230АС (КЭАЗ) | 321171 КЭАЗ

Контактор модульный 230В AC 2 нормально открытых контакта 40А OptiDin MK-100-4002-230AC от КЭАЗ предназначен для частого включения и отключения электрических нагрузок в автоматических системах. Этот контактор используется там, где важна надежность, тихая работа и компактность - например, в распределительных щитах на производстве, в системах освещения или управляемых конвейерах.

Назначение и область применения

Контактор модульный 230В AC 2 нормально открытых контакта 40А OptiDin MK-100-4002-230AC служит для удалённого управления мощными нагрузками через слаботочную цепь управления. Он коммутирует две фазы переменного тока одновременно, что делает его подходящим для трёхфазных устройств с двухполюсным управлением. Применяется в системах автоматизации: насосах, вентиляторах, нагревательных элементах, светильниках и других устройствах с активной или реактивной нагрузкой до 40 А.

Технические характеристики

• Номинальное напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный ток главных контактов: 40 А
• Число силовых полюсов: 2
• Тип контактов: 0 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Рабочее напряжение: переменный ток (AC)
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Потребляемая мощность катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 миллисекунд
• Уровень шума при работе: менее 15 дБ
• Рабочий температурный диапазон: от –40 C до +60 C
• Максимальная нагрузка люминесцентными лампами: 40 В·А
• Категория применения: AC-7 (для управления осветительными нагрузками)
• Материал корпуса: пластик
• Габариты: 2 модуля (ширина 17,5 мм × 2 = 35 мм), глубина монтажа 56 мм
• Способ монтажа: на DIN-рейку
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор модульный 230В AC 2 нормально открытых контакта 40А OptiDin MK-100-4002-230AC совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается легко - просто защёлкивается на рейку. Для подключения используйте провода сечением до 4 мм2. Подключите катушку управления к сети 230 В AC - контакты будут переключаться при наличии напряжения на катушке. Обратите внимание: контакты здесь - только нормально закрытые (2 НЗ), поэтому при отключении питания они замыкаются. Это важно при проектировании логики управления.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и имеет сертификаты КЭАЗ. Компоненты выполнены из материалов, устойчивых к возгоранию. Защита IP20 обеспечивает безопасность при установке внутри закрытых щитов. Не применяйте вне помещений или во влажных средах - отсутствие герметизации исключает использование в условиях повышенной запылённости или влаги.

Преимущества

• Низкое энергопотребление катушки - экономия энергии при длительной работе
• Тихая работа (<15 дБ) - подходит для офисов, жилых зон, медицинских учреждений
• Высокая скорость срабатывания (13–15 мс) - минимизация задержек в автоматике
• Двойной разрыв контактов - повышает долговечность и снижает риск сваривания
• Композитные материалы контактов позволяют коммутировать больше люминесцентных ламп, чем аналоги
• Визуальный индикатор положения контактов - сразу видно, включен ли контактор
• Простая замена и установка - не требуются специальные инструменты

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не подходит для постоянного включения/выключения более 600 раз в час - возможен перегрев и износ
• Катушка работает только от 230 В AC - другие напряжения (24/48/110 В) не поддерживаются этим вариантом
• Отсутствуют нормально открытые контакты - нельзя использовать для схем, требующих размыкания при включении
• Не рекомендован для управления двигателями с высокими пусковыми токами - лучше выбрать контактор категории AC-1 или AC-3

Примеры использования

• Автоматическое выключение освещения в цеху после окончания смены
• Управление группой мощных LED-светильников через PLC
• Контроль нагревательных элементов в термокамере
• Переключение между основным и резервным источником питания в щите
• Управление вентиляционными установками по таймеру

Практические советы

• Проверьте соответствие нагрузки - максимальный ток 40 А, но при частых включениях снижайте нагрузку на 20 % для увеличения срока службы
• При использовании в холодном помещении убедитесь, что температура не опускается ниже –40 C - это предельное значение
• Не затягивайте винтовые зажимы слишком сильно - можно повредить медные жилы
• Если нужна функция НО - выберите другую модель, например с 1НО+1НЗ
• Для удобства обслуживания используйте дополнительные блоки сигнализации (например, механические указатели положения), которые совместимы с этой серией OptiDin
• Обязательно проверяйте наличие напряжения на катушке перед диагностикой отказа - часто проблема не в контакторе, а в управляющем сигнале
