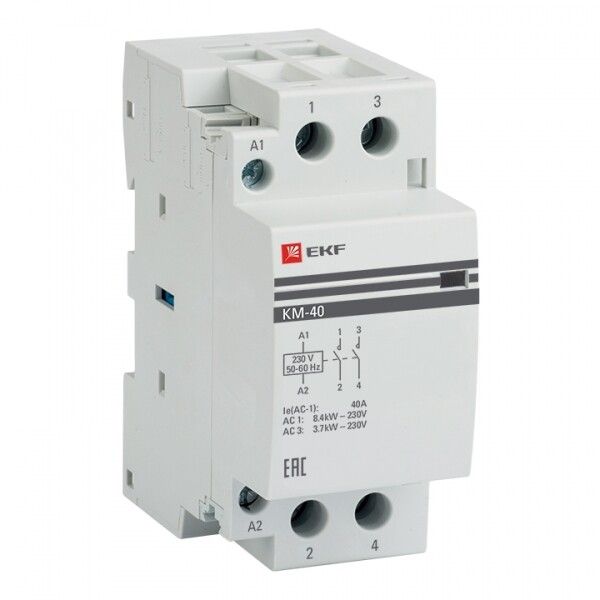

Контактор модульный КМ 40А 2NО (2 мод.) EKF PROxima | km-2-40-20

Контактор модульный EKF PROxima km-2-40-20 - устройство для дистанционного включения и отключения нагрузки до 40 А в цепях переменного тока. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где требуется надёжное управление однополюсными цепями с частотой 50 Гц.

Назначение и область применения

Контактор модульный EKF PROxima km-2-40-20 предназначен для коммутации силовых цепей с помощью слаботочного управляющего сигнала. Его используют для включения/выключения электродвигателей, нагревательных элементов, освещения и другого оборудования, требующего частого или автоматического переключения. Устройство применяется в распределительных щитах промышленных объектов, торговых центрах, производственных линиях и системах автоматизации.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях с напряжением до 400 В переменного тока;
• Напряжение катушки управления: 230 В AC - требует подачи именно такого напряжения для срабатывания; не совместим с постоянным током или другими уровнями напряжения;
• Количество нормально разомкнутых контактов: 2 - два самостоятельных силовых контакта, каждый работает как однополюсный выключатель;
• Количество силовых полюсов: 1 - один контактный путь на каждую пару контактов, что делает его подходящим для однофазных цепей;
• Максимальная мощность: 3700 Вт - предельная активная мощность нагрузки при 230 В и cosφ=1;
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм;
• Количество модулей: 2 - занимает две ширины стандартного модуля (по 17,5 мм);
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить толстые медные или алюминиевые провода;
• Глубина монтажа: 60 мм - необходимо обеспечить свободное пространство за щитом;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли;
• Рабочий диапазон температур: от -25 C до +40 C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата с повышенной влажностью;
• Частота: 50 Гц - оптимизирован для сети с частотой 50 Гц, не рекомендован для 60 Гц;
• Категория применения: AC-1 - для коммутации активных нагрузок (например, нагреватели, лампы);
• Исполнение: нереверсивное - не поддерживает изменение направления тока, не используется для реверса двигателей;
• Гарантийный срок: 84 месяца - один из самых длинных в отрасли для аналогичных изделий.

Совместимость и монтаж

Контактор EKF PROxima km-2-40-20 совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защёлкнуть его на рейку - фиксация механическая, без болтов. Подключение входов катушки управления осуществляется через клеммы L1/N1 и L2/N2, расположенные сверху. Силовые контакты находятся снизу - вход (L) и выход (T) каждого полюса помечены. Максимальное сечение кабеля - 25 мм2, поэтому используйте наконечники при работе с многожильными проводами. Обязательно проверьте соответствие напряжения катушки (230 В AC) перед первым запуском - неверное питание вызовет отказ или повреждение.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002, что гарантирует безопасность при использовании в промышленных электроустановках. Сертифицирован для применения в системах с уровнем перенапряжения III. Конструкция исключает самопроизвольное срабатывание при вибрациях и ударах. Применение в соответствии с указанными стандартами снижает риск аварий и соответствует правилам ПУЭ.

Преимущества

• Высокая надёжность благодаря проверенной конструкции с пружинным механизмом и качественным материалом контактов;
• Поддержка коммутации как медных, так и алюминиевых проводов - удобно при модернизации старых систем;
• Длинный гарантийный срок (7 лет) - показывает уверенность производителя в долговечности;
• Небольшая глубина монтажа (60 мм) - экономит место в щите;
• Возможность дополнительной комплектации - можно установить вспомогательные контакты, RC-цепочки или термические реле (при необходимости).

Ограничения применения

• Не предназначен для реверсирования двигателей - отсутствуют взаимоблокировки и вторая группа контактов;
• IP20 не обеспечивает защиту от влаги и пыли - нельзя использовать во влажных, пыльных или наружных условиях;
• Работает только при 230 В AC на катушке - не подходит для 110 В, 24 В DC или других напряжений;
• Категория AC-1 - не рекомендуется для индуктивных нагрузок с высокими пусковыми токами (например, крупные двигатели без пускателей);
• Запрещено применение при температурах ниже -25 C и выше +40 C - возможен отказ или снижение срока службы.

Примеры использования

• Управление тепловыми завесами в торговом зале;
• Автоматическое включение конвекторов в системе отопления;
• Коммутация насосов в системах водоснабжения;
• Управление световой рекламой или LED-освещением в офисах;
• Включение/отключение бытовых приборов в системах домашней автоматизации (при условии соблюдения всех параметров).

Практические советы

• При подключении кабелей сечением 16–25 мм2 используйте наконечники типа ШП или ШВ - это повысит надёжность контакта и предотвратит перегрев;
• Обязательно проверяйте напряжение на катушке перед включением - даже кратковременная подача 380 В вместо 230 В может вывести контактор из строя;
• Если планируете часто включать/выключать устройство (более 10 раз в час), убедитесь, что нагрузка не превышает 80 % от номинала (не более 32 А) - это продлит срок службы;
• При установке в плотном щите оставляйте минимум 10 мм между соседними аппаратами - для лучшего теплоотвода;
• Для увеличения функциональности можно дополнительно установить вспомогательные контакты (например, для индикации состояния) - они совместимы с этой серией.
