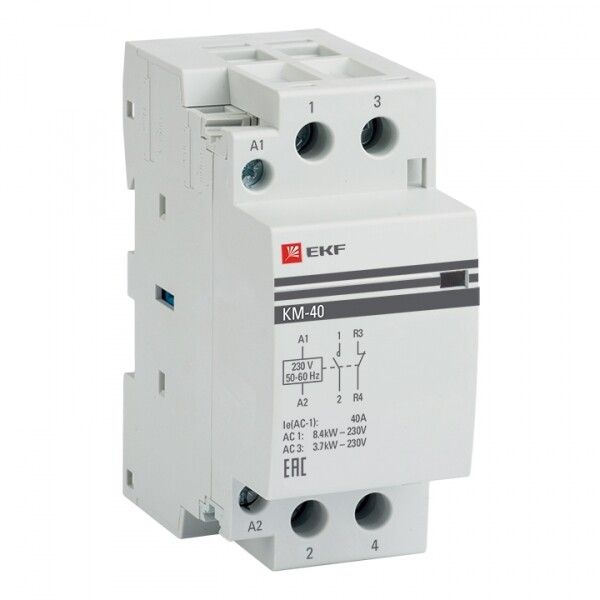

Контактор модульный КМ 40А NО+NC (2 мод.) EKF PROxima | km-2-40-11

Контактор модульный EKF PROxima km-2-40-11 - устройство для дистанционного включения и отключения нагрузки до 40 А в цепях переменного тока. Подходит для автоматизации бытовых и промышленных систем, где требуется надёжная коммутация с управлением через слаботочную катушку.

Назначение и область применения

Контактор модульный EKF PROxima km-2-40-11 предназначен для частого включения и отключения электроприборов с активной или индуктивной нагрузкой. Управление осуществляется через катушку 230 В AC - это позволяет использовать его в системах автоматики с маломощными управляющими сигналами, например, от терморегуляторов, таймеров или PLC.

Подходит для управления: тепловыми завесами, насосами, вентиляторами, светильниками с люминесцентными лампами до 7920 ВА, нагревательными элементами, компрессорами. Часто применяется в щитах управления зданий, на производстве, в системах кондиционирования и HVAC.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать постоянную нагрузку до этого значения
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380–400 В AC
• Напряжение катушки управления: 230 В AC - требует именно такого напряжения для срабатывания
• Род тока: переменный (AC) - не работает с постоянным током
• Частота: 50 Гц - оптимизирован для российских и европейских сетей
• Количество силовых полюсов: 1 - переключает одну фазу
• Контакты: 1 NO + 1 NC - один нормально открытый и один нормально замкнутый контакт для сигнализации или логических схем
• Максимальное сечение кабеля: 25 мм2 - можно подключить медный или алюминиевый провод указанного сечения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; используется только внутри щита
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый)
• Глубина монтажа: 60 мм - необходимо обеспечить свободное пространство за щитом
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C и повышенной влажности
• Нормативный документ: ГОСТ Р 51731-2001 (МЭК 61095-92) - соответствует требованиям безопасности и надёжности
• Гарантийный срок: 84 месяца - длительная гарантия, подтверждающая качество сборки

Совместимость и монтаж

Контактор EKF PROxima km-2-40-11 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его сверху - никаких болтов или креплений не требуется.

Подключение:

• Силовые клеммы: вход/выход - для фазного провода нагрузки (до 25 мм2)
• Катушка управления: L1/N1 - подключается к управляющему устройству (например, реле времени или кнопке); важно соблюдать полярность - L1 - фаза, N1 - ноль
• Контакты NO и NC: используются для передачи сигнала в другие устройства (например, индикация состояния включения)

Не рекомендуется устанавливать рядом с высокотемпературными элементами - возможен перегрев катушки и снижение срока службы.

Безопасность и стандарты

Контактор модульный EKF PROxima km-2-40-11 соответствует ГОСТ Р 51731-2001 и МЭК 61095-92 - международным стандартам на контакторы для распределительных устройств. Имеет сертификаты соответствия, что подтверждает безопасность при работе в условиях перегрузок и коротких замыканий.

IP20 не обеспечивает защиту от внешней среды - использование вне электрошкафа запрещено. Открытые клеммы опасны при доступе человека - обязательна установка в закрытом щите.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/отключения
• Универсальность подключения - совместим с медью и алюминием
• Наличие NC-контакта - позволяет реализовать функции контроля состояния без дополнительных датчиков
• Компактный формат - всего 2 модуля, экономит место в шкафу
• Длинная гарантия (7 лет) - указывает на уверенность производителя в долговечности

Ограничения применения

• Не подходит для работы с постоянным током - катушка 230 В AC не сработает на DC
• IP20 - нельзя применять во влажных помещениях, на улице или в пыльных условиях без дополнительной защиты
• Один полюс - не предназначены для трёхфазных нагрузок; для них нужны 3-полюсные аналоги
• Максимальная мощность люминесцентных ламп - 7920 ВА; превышение вызовет ранний выход из строя контактов
• Требуется минимум 60 мм глубины за рейкой - не подходит для узких щитов

Примеры использования

• Автоматический вентилятор в санузле, включающийся по сигналу от датчика влажности
• Обогреватель в холодном помещении, управляемый термостатом
• Освещение в торговом зале, включающееся по таймеру ночью
• Циркуляционный насос в системе отопления, запускаемый контроллером котла
• Сигнализация состояния “включен” через NC-контакт на индикаторной панели

Практические советы

• Выбирая контактор, проверьте соответствие напряжения катушки (230 В AC) вашей управляющей цепи - неверное напряжение приведёт к отказу или повреждению
• При использовании алюминиевых проводов обязательно используйте переходники или специальные клеммы - металл мягче меди и легко деформируется
• Не забудьте про минимальную глубину монтажа (60 мм): если щит слишком тонкий, контактор будет торчать - это затруднит закрывание крышки
• Для частых включений (более 10 раз в час) убедитесь, что нагрузка не превышает 80 % от номинала (не более 32 А) - это продлит срок службы
• Проверяйте состояние контактов каждые 1–2 года - особенно при работе с индуктивными нагрузками (двигатели, трансформаторы)
