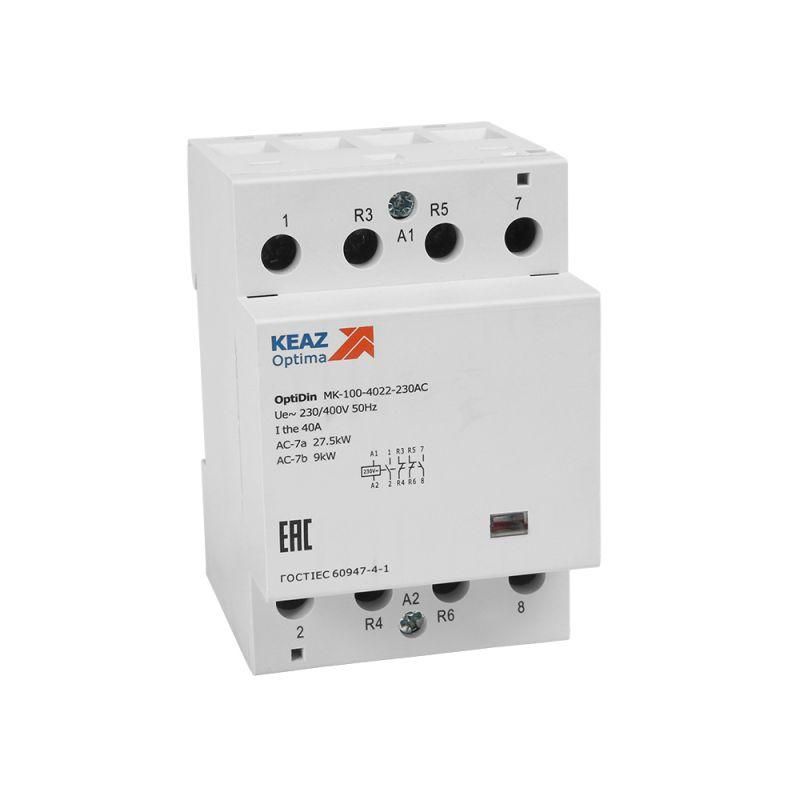

Контактор модульный OptiDin MK-100-4020-230АС (КЭАЗ) | 321163 КЭАЗ

Контактор модульный 230В AC 2НО 40А OptiDin MK-100-4020-230AC КЭАЗ - устройство для дистанционного включения и отключения электрических цепей с током до 40 А, предназначенное для установки на DIN-рейку. Подходит для автоматизации оборудования в промышленных и коммерческих системах, где важна надежность, тихая работа и компактность.

Назначение и область применения

Контактор модульный 230В AC 2НО 40А OptiDin MK-100-4020-230AC КЭАЗ используется для управления мощными нагрузками: электродвигателями, нагревательными элементами, освещением, конвейерами и другим оборудованием. Его применяют в панелях управления, распределительных щитах, системах автоматического контроля. Устройство особенно эффективно там, где требуется частое включение/выключение без перегрузки сети.

Технические характеристики

• Номинальное напряжение управления: 230 В переменного тока (AC)
• Номинальный ток главной цепи: 40 А
• Количество нормально открытых (НО) контактов: 2
• Количество силовых полюсов: 2
• Тип подключения: винтовые зажимы для проводов
• Рабочая температура: от –40 C до +60 C
• Энергопотребление катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума: менее 15 дБ
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Габариты: 2 модуля (56 мм глубины монтажа)
• Материал корпуса: пластик
• Категория применения: AC-7 (для управляемых нагрузок типа освещения и маломощных двигателей)
• Максимальная нагрузка люминесцентными лампами: 40 В·А

Совместимость и монтаж

Контактор модульный 230В AC 2НО 40А OptiDin MK-100-4020-230AC КЭАЗ устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется просто: защелкивается на рейке, фиксируется механически. Для подключения силовых проводов используются винтовые зажимы - подходят медные жилы сечением до 16 мм2. Управляющая катушка рассчитана исключительно на переменный ток 230 В; другие напряжения (24/48/110 В) в спецификации указаны неверно - они не поддерживаются этой моделью.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и имеет степень защиты IP20, что обеспечивает безопасность при работе внутри закрытых щитов. Отсутствие доступа к токоведущим частям предотвращает случайные прикосновения. Применение композитных материалов контактов снижает риск сваривания и увеличивает срок службы при перегрузках.

Преимущества

• Визуальный индикатор положения контактов - легко определить, включен ли контактор
• Низкий уровень шума при срабатывании - подходит для помещений с повышенными требованиями к комфортности
• Низкое потребление энергии катушки - экономично при длительной работе
• Высокая скорость срабатывания - 13–15 мс, что важно для точного управления
• Двойной разрыв контактов - повышает надежность отключения, особенно при индуктивных нагрузках
• Поддержка коммутации большего числа люминесцентных ламп по сравнению с аналогами - благодаря улучшенным контактным материалам

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, запыленности или на открытом воздухе - IP20 не обеспечивает защиту от воды и пыли
• Катушка работает только на 230 В AC - нельзя использовать с постоянным током или другими напряжениями, даже если они указаны в описании производителя
• Не рекомендуется для коммутации токов выше 40 А - возможен выход из строя или сваривание контактов
• Не подходит для частого включения/выключения светодиодных светильников с импульсными источниками питания - может вызвать преждевременный износ контактов

Примеры использования

• Управление насосами и вентиляторами в HVAC-системах
• Автоматическое включение освещения в торговых залах через таймеры или датчики движения
• Контроль нагревательных элементов в термокамерах и сушильных шкафах
• Системы управления конвейерами на пищевых и фармацевтических производствах
• Щиты автоматики для многоквартирных домов - управление этажными группами освещения

Практические советы

• При монтаже проверьте соответствие сечения провода и момента затяжки винтов - недостаточно плотное соединение вызывает перегрев
• Для защиты от скачков напряжения рекомендуется установить варистор или RC-цепь параллельно катушке
• Не используйте этот контактор для управления LED-лампами с драйверами - лучше выбрать специализированные устройства с более высокой устойчивостью к импульсным токам
• При замене старого контактора убедитесь, что новый также имеет 2 модуля и совпадает по глубине (56 мм) - иначе не поместится в щите
• Обязательно отключите питание перед обслуживанием - хотя контактор имеет индикатор, он не гарантирует отсутствие напряжения на входе
