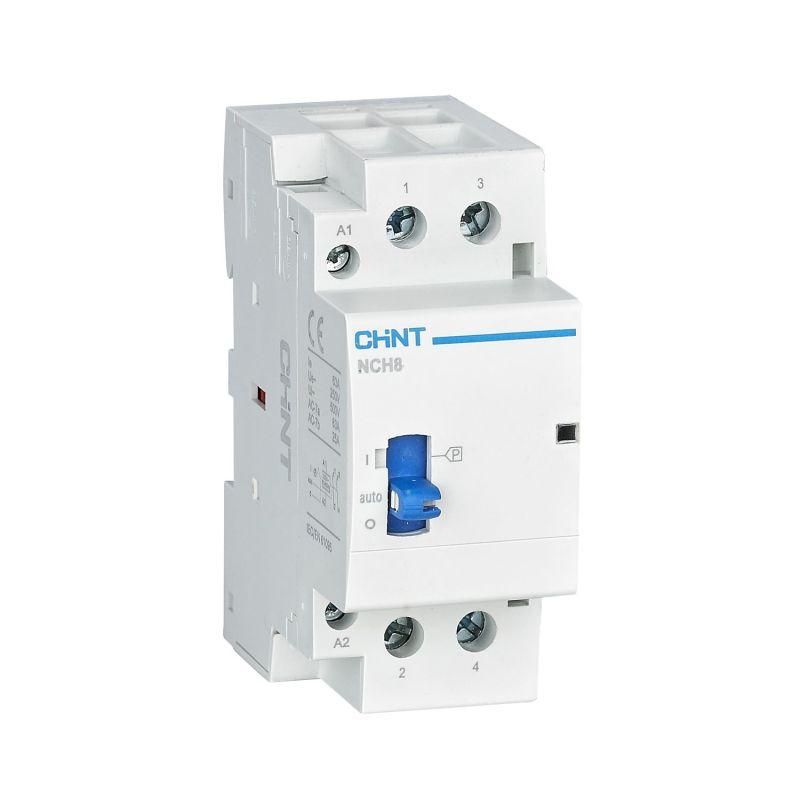

Контактор модульный NCH8-40M/11 AC 220-240В 50/60Гц ручное управление (R) CHINT 257439

Контактор модульный NCH8-40M/11 AC 220–240В 50/60Гц ручное управление от CHINT предназначен для коммутации нагрузок до 40 А в сетях переменного тока. Модульная конструкция позволяет легко установить его на DIN-рейку, а ручное управление делает устройство удобным для редко используемых цепей. Артикул 257439 подойдет для систем автоматизации, где требуется простое и надежное включение/выключение.

Назначение и область применения

Контактор модульный NCH8-40M/11 используется для включения и отключения электрических нагрузок, таких как двигатели, нагревательные элементы, освещение и другое оборудование. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих зданий. Благодаря ручному управлению он применяется там, где не нужна автоматизация - например, для аварийного отключения, тестирования оборудования или ручного запуска.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Напряжение цепи управления: 230 В - управляющее напряжение совпадает с напряжением нагрузки
• Номинальный рабочий ток: 40 А - способен выдерживать постоянную нагрузку до этого значения
• Частота: 50/60 Гц - работает в сетях России и Европы
• Ширина: 2 модуля (17,5 мм × 2 = 35 мм) - занимает мало места на DIN-рейке
• Глубина монтажа: 68 мм - требует достаточного пространства внутри шкафа
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Количество нормально открытых контактов: 1 - один контакт для замыкания цепи при включении
• Управление: ручное - переключается вручную рычагом, без электромагнитного управления

Совместимость и монтаж

Контактор NCH8-40M/11 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы - провода сечением до 16 мм2 можно подсоединять напрямую. Устройство не требует внешнего питания - катушка питается от сети 230 В через саму нагрузку. Обязательно соблюдайте посадочные размеры: глубина 68 мм должна учитываться при проектировании корпуса шкафа. Клеммы расположены сверху и снизу - обеспечивается удобный доступ при монтаже.

Безопасность и стандарты

Изготовлен из материалов с повышенными изоляционными свойствами, соответствует требованиям безопасности для электрооборудования. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - не применять во влажных или пыльных средах без дополнительной защиты. Соответствует международным стандартам IEC 60947-4-1.

Преимущества

• Модульная форма - легко интегрируется в стандартные щиты без доработок
• Простое ручное управление - нет необходимости в сложной автоматике
• Ясная схема подключения на корпусе - снижает риск ошибок при монтаже
• Высокая надежность контактов - рассчитан на длительную эксплуатацию при 40 А
• Энергоэффективность - минимальные потери при коммутации

Ограничения применения

• Не предназначена для частого включения/выключения - не подходит для импульсных нагрузок или частых циклов работы
• IP20 - нельзя использовать вне закрытых щитов, в помещениях с высокой влажностью или пылью
• Только одно нормально-открытое состояние - нельзя использовать как переключатель с несколькими положениями
• Нет функции автоматического отключения при перегрузке - необходимо дополнительно устанавливать автоматический выключатель

Примеры использования

• Ручное включение насоса в системе водоснабжения
• Отключение теплового оборудования перед обслуживанием
• Коммутирующий элемент в учебных стендах и тренажерах
• Аварийный рубильник для станков с ручным управлением
• Подключение светового сигнала в цехе с кнопочным управлением

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 230 В - использование при других значениях повредит контактор
• Обеспечьте свободное пространство вокруг устройства - теплоотвод важен при работе на максимальном токе
• Затягивайте клеммы усилием, указанным в документации - недостаточно или слишком сильно затянутые соединения вызывают перегрев
• Для защиты от скачков напряжения рекомендуется параллельно установить варистор или RC-цепочку
• При использовании в многоконтактных схемах убедитесь, что другие контакты не перегружены - NCH8-40M/11 имеет только один выходной контакт
