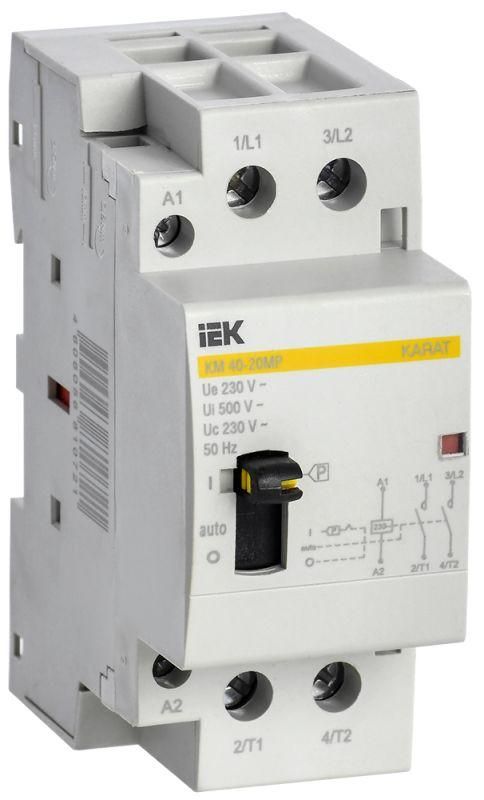

Контактор модульный с ручным управлением КМ40-20МР AC KARAT | MKK12-40-20 IEK

Контактор модульный с ручным управлением КМ40-20МР AC от бренда IEK предназначен для дистанционного и ручного включения/выключения электрооборудования в сетях переменного тока. Артикул mkk12-40-20 обеспечивает надёжную коммутацию нагрузок до 40 А на 230 В, что делает его удобным решением для автоматизированных систем, где требуется физический контроль состояния устройства.

Назначение и область применения

Контактор модульный КМ40-20МР AC используется для включения и отключения слабоиндуктивных нагрузок в сетях переменного тока 230 В, 50 Гц. Подходит для управления оборудованием, требующим периодического включения: насосами, вентиляторами, светильниками, кондиционерами, тепловыми завесами и другими устройствами с активной или емкостной нагрузкой. Благодаря наличию ручного переключателя, контактный элемент можно управлять вручную даже при отключённом сигнале управления - это особенно важно при обслуживании, диагностике или аварийном отключении.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 230 В
• Номинальный рабочий ток: 40 А
• Количество силовых полюсов: 2
• Напряжение цепи управления: 230 В
• Количество нормально открытых контактов: 2
• Исполнение: модульное
• Количество модулей: 2 (ширина 18 мм × 2 = 36 мм)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Способ подключения: винтовые зажимы для проводов
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Максимальная мощность: не указана - определяется произведением U×I (до 9,2 кВт при 230 В / 40 А)

Совместимость и монтаж

Контактор КМ40-20МР AC монтируется на DIN-рейку шириной 35 мм, типичную для распределительных щитов. Установка занимает два модуля (36 мм), поэтому перед установкой проверьте свободное место в щите. Для подключения используйте жилы сечением до 4–6 мм2 - рекомендуется зачищать изоляцию на 8–10 мм и плотно затягивать винты, чтобы исключить нагрев. Цепь управления питается от сети 230 В - подключение осуществляется к клеммам A1/A2. Нагрузочные выводы L1/T1 и L2/T2 рассчитаны на постоянный ток 40 А. Ползунок ручного переключателя позволяет перевести контактор в положение “ON” или “OFF” механически, без внешнего сигнала.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов управления. Защита IP20 предотвращает случайный доступ к токоведущим частям, но не защищает от попадания пыли или влаги - применение допускается только внутри закрытых щитов. Применение вне помещений или во влажных средах запрещено. Сертифицирован для работы в условиях температур от -25C до +60C.

Преимущества

• Ручное управление через ползунок - возможность оперативного включения/отключения без внешней автоматики
• Удобная компактная форма (2 модуля) экономит место в щите
• Высокая долговечность - срок службы 15 лет при регулярной эксплуатации
• Чёткая визуальная индикация состояния (положение рычага показывает замкнут/разомкнут)
• Поддерживается в рекомендованном ассортименте IEK - совместим с другим оборудованием серии KARAT

Ограничения применения

• Не для высоких импульсных нагрузок, двигателей с большим пусковым током (>40 А) или сильно индуктивных нагрузок (например, больших трансформаторов)
• Запрещена работа в помещениях с повышенной влажностью, пылью или химически агрессивной средой из-за степени защиты IP20
• Не предназначен для частого включения/отключения более 600 раз в час - возможен быстрый износ контактов
• Не имеет функции защиты от перегрузки или короткого замыкания - необходимо использовать дополнительно автоматы или термореле

Примеры использования

• Автоматическое включение вытяжной системы в туалете по сигналу датчика движения - с возможностью ручного отключения при ремонте
• Управление группой светодиодных светильников в офисе через PLC, с кнопкой принудительного включения рядом с щитом
• Коммутирование теплообменника в системе кондиционирования воздуха - когда нужна точная временная задержка и ручной сброс после отказа
• Локальное управление насосом в системе водоснабжения дома - при отключении питания контроллером, оператор может включить насос вручную

Практические советы

• Выбирая этот контактный элемент, учтите, что он работает только с переменным током - нельзя использовать в DC-цепях
• Проверяйте соответствие сечения провода и момента затяжки винта - плохой контакт вызывает перегрев и выход из строя
• Если планируете часто менять режим работы, используйте ручной ползунок вместо удалённого управления - так снижаются потери времени на диагностику
• Для увеличения срока службы не применяйте его в качестве основного автомата - всегда сочетайте с защитными устройствами (АВ, УЗО)
• При сборке щита располагайте КМ40-20МР AC подальше от источников тепла (часто установленных выше) - перегрев сокращает срок службы
