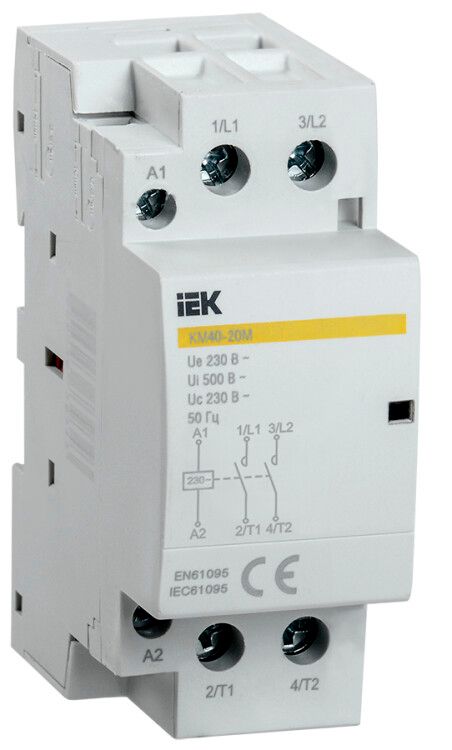

Контактор модульный КМ40-20М AC IEK | MKK11-40-20

Контактор модульный КМ40-20М AC - устройство для удалённого включения и отключения электрооборудования с переменным током. Применяется в системах автоматического управления, особенно там, где важна надёжность и компактность. Бренд IEK, артикул mkk11-40-20, соответствует серийному решению KARAT.

Назначение и область применения

Контактор модульный КМ40-20М AC предназначен для коммутации слаботочных и среднетоковых нагрузок в цепях переменного тока 230 В, 50 Гц. Подходит для управления оборудованием с малой индуктивностью: нагревательными элементами, освещением, насосами, вентиляторами, станками. Часто используется в распределительных щитах жилых, офисных и промышленных объектах.

Технические характеристики

• Тип тока: Переменный (AC), 230 В
• Номинальный ток: 40 А
• Число силовых полюсов: 2
• Напряжение катушки управления: 230 В AC
• Количество нормально открытых контактов: 2
• Максимальное сечение кабеля: 25 мм2
• Ширина по модулю: 2 модуля (стандарт DIN)
• Степень защиты: IP20 - защищает от прикосновений и крупных частиц, не герметичен
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Подключение: зажимные пружинные клеммы - без инструментов
• Способ монтажа: на DIN-рейку 35 мм
• Исполнение: нереверсивное - управление одним направлением

Совместимость и монтаж

Контактор модульный КМ40-20М AC совместим со всеми типами стандартных DIN-реек шириной 35 мм. Для установки достаточно вставить корпус в рейку и зафиксировать фиксирующим замком. Подключение проводов осуществляется через пружинные зажимы - достаточно вставить кабель сечением до 25 мм2 и закрыть рычаг. Катушка управления рассчитана исключительно на 230 В переменного тока; применение постоянного тока невозможно. Обязательно проверьте соответствие напряжения сети значению на катушке перед первым запуском.

Безопасность и стандарты

Проект соответствует ГОСТ Р 51731-2001 - основному стандарту для контактных аппаратов в России. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от воды или пыли. Устройство не рекомендуется для установки вне помещений или во влажных зонах без дополнительной защиты. Сертифицирован для работы в условиях, указанных в классе UHL4.

Преимущества

• Пружинные зажимы позволяют подключить кабель без отвёртки - экономят время при монтаже и обслуживании.
• Высокая механическая износостойкость - гарантирует долгую работу даже при частых переключениях.
• Низкий уровень шума при работе - важно для мест, чувствительных к звуку (офисы, жильё).
• Мостиковый разрыв контактов повышает безопасность - создаёт два разрыва цепи одновременно, снижая риск сваривания.
• Энергоэффективность: ток удержания в 5 раз ниже пускового - снижает тепловые потери и продлевает срок службы катушки.
• Быстродействие: включение за 20 мс, отключение за 30 мс - подходит для точных автоматических систем.

Ограничения применения

• Не для коммутации высоких индуктивных нагрузок (например, больших двигателей, трансформаторов) - возможны броски тока и пробои.
• IP20 не позволяет использовать в сырых помещениях, на улице или в пыльных цехах без кожуха.
• Катушка работает только на 230 В AC - нельзя подключать к 110 В, 24 В DC или другим источникам.
• Максимальная мощность ламп - 0 Вт, значит, устройство не оптимизировано для управления галогеновым или LED-освещением с импульсными драйверами - возможны отказы при частом включении таких нагрузок.

Примеры использования

• Автоматический контроль отопления - включение/выключение ТЭНа в бойлере.
• Управление вытяжной вентиляцией в туалете или кухне.
• Коммутирование светового оборудования в торговых залах по таймеру.
• Системы аварийного отключения насосов в канализационных коллекторах.
• Аппараты управления в щитах ЖКХ, административных зданиях, небольших производствах.

Практические советы

• Выбирая КМ40-20М AC, убедитесь, что ваша нагрузка не превышает 40 А и имеет мало индуктивности - идеальны ТЭНы, лампы накаливания, резистивные устройства.
• При монтаже используйте кабели сечением 1,5–25 мм2. Большие сечения требуют доработки зажима - не применяйте кабели больше 25 мм2.
• Для длительной работы в холоде (до −40 C) убедитесь, что щит находится в отапливаемом помещении - хотя контактор УХЛ4 выдерживает , резкие перепады могут вызвать конденсацию внутри.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частом включении. При появлении следов подгорания замените контактор.
• Не устанавливайте рядом с мощными источниками помех - радиочастотные интерференции могут влиять на работу катушки.
