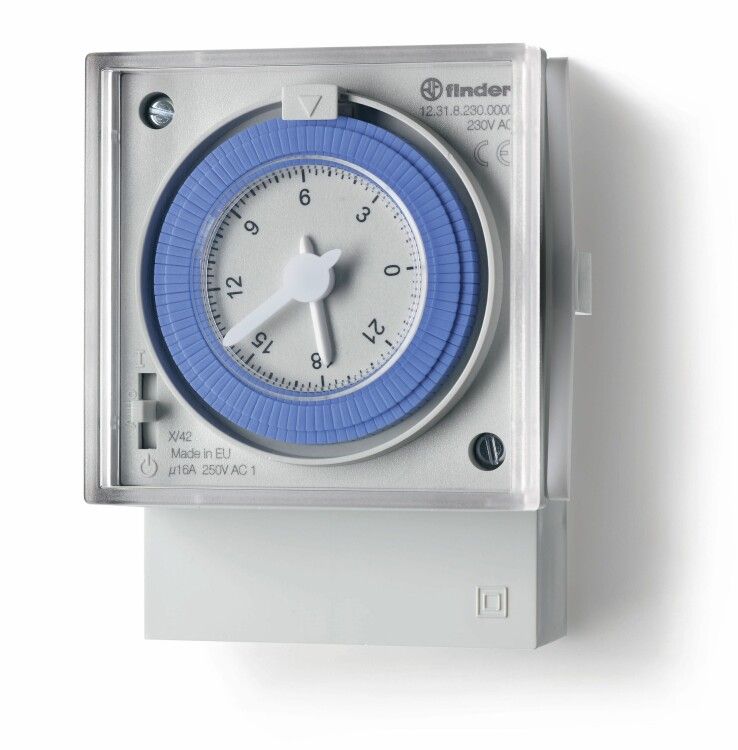

Реле времени механическое суточное, монтаж на панель, 1СO 16A, питание 120...230В АC, резервн.источник питания, степень защиты IP20 - 12.31.8.230.0000 FINDER 123182300000

Реле времени механическое суточное Finder 12 123182300000 предназначено для автоматического управления нагрузками по расписанию с точностью до секунды. Подходит для задач, где требуется надежное циклическое включение и отключение устройств - например, освещения, вентиляции или оборудования на производстве.

Назначение и область применения

Это механическое реле времени с суточной программой управляет одним переключающим контактом в соответствии с заданным графиком на 24 часа. Устройство работает по недельному циклу - можно задать разные временные интервалы для каждого дня. Применяется там, где нужна автономная работа без внешнего контроллера: уличное освещение, системы кондиционирования, насосы, конвейеры, бытовые и промышленные установки.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC), частота 50/60 Гц
• Номинальный ток: 16 А - способно коммутировать нагрузки до этой величины
• Тип контакта: один переключающий контакт (1CO) - замыкает и размыкает цепь одновременно
• Диапазон выдержек времени: от 15 минут до 7 дней - позволяет задавать длительные циклы
• Точность хода: +-1,5 секунды в сутки - минимальная погрешность для механического устройства
• Степень защиты: IP20 - защищает от прикосновений пальцев и крупных предметов, но не от пыли и влаги
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Резервный источник питания: отсутствует - при отключении сети реле теряет текущую программу и время
• Способ монтажа: на панель (монтажная плата) - фиксируется в отверстии 22,5 мм

Совместимость и монтаж

Реле времени Finder 12 123182300000 устанавливается в щитовые шкафы или панели через круглое отверстие диаметром 22,5 мм. Клеммы для подключения проводов расположены снизу - удобны для монтажа в плотном пространстве. Для работы необходима постоянная подача напряжения 230 В AC. Нагрузка подключается к контактам 1–2–3: 1 - общий, 2 - нормально замкнутый, 3 - нормально разомкнутый. Перед установкой проверьте соответствие мощности нагрузки предельным 16 А.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность выключателей и реле времени. Конструкция обеспечивает изоляцию между силовой частью и механизмом управления, снижая риск пробоя. Однако из-за степени защиты IP20 запрещено использование во влажных, пыльных или открытых зонах.

Преимущества

• Высокая точность хода (+-1,5 с/сутки) - лучше большинства аналогичных механических моделей
• Недельная программа - гибкое управление по дням недели без необходимости ежедневной настройки
• Простота настройки - поворотные колесики и кнопки позволяют задать режим без программатора
• Надежность механической конструкции - меньше сбоев по сравнению с электронными решениями при скачках напряжения

Ограничения применения

• Отсутствует резервный источник питания - при отключении электроэнергии реле сбрасывается и требует повторной настройки
• IP20 не допускает установку вне закрытых щитов - нельзя использовать на улице, в сырых цехах или местах с высокой запылённостью
• Поддерживается только одно напряжение - 230 В AC; не совместимо с сетями 120 В или постоянным током
• Не имеет индикации состояния контакта - невозможно визуально определить, включен ли выход

Примеры использования

• Автоматическое включение уличного света с 18:00 до 6:00 каждый день
• Циклическая работа вентиляции в офисе: 10:00–12:00 и 14:00–17:00, будние дни
• Включение нагревательного элемента в теплом хранилище по графику: каждые 2 часа по 15 минут
• Управление насосом в системе полива: три раза в неделю по 30 минут

Практические советы

• Перед первым использованием обязательно установите правильное время и дату - реле не умеет автоматически синхронизироваться
• При монтаже используйте кабель сечением не менее 1,5 мм2 для нагрузки 16 А
• Не подключайте индуктивные нагрузки выше 16 А - возможна сварка контактов
• Если реле часто сбрасывает программу, проверьте качество сети: просадки напряжения вызывают сброс
• Для долговечности избегайте установки рядом с источниками тепла или вибраций
