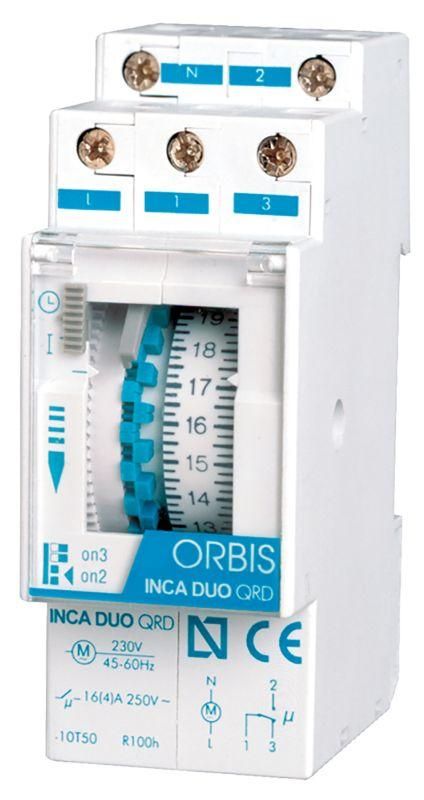

Таймер модульный INCA DUO QRD - OB330232 ORBIS

Модульное реле времени ORBIS, артикул ob330232 - это компактное устройство для автоматического управления нагрузками по расписанию с резервным питанием на 100 часов. Подходит для установки на DIN-рейку в щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Реле времени ORBIS ob330232 предназначено для автоматического включения и отключения электроприборов в соответствии с заданной суточной программой. Устройство идеально подходит для управления освещением, системами отопления, циркуляционными насосами, вентиляцией и другим оборудованием, работающим по графику. Благодаря наличию резервного питания, реле сохраняет программу даже при отключении основного напряжения.

Технические характеристики

• Тип тока: переменный (AC), 230 В
• Частота сети: 50–60 Гц
• Номинальный ток: 16 А
• Коммутируемый ток: 16 А
• Тип контакта: переключающий (SPDT)
• Диапазон выдержек времени: от 15 минут до 24 часов
• Шаг программирования: 15 минут (96 точек в сутках)
• Резервное питание: до 100 часов от внутреннего аккумулятора
• Точность хода: +-1 секунда в день
• Габариты: 2 модуля (стандартная ширина для DIN-рейки)
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Управление: ручной переключатель ON/AUTO

Совместимость и монтаж

Реле времени ORBIS ob330232 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы на передней панели - провода зачищаются на 8–10 мм. Напряжение питания подается на клеммы L/N, нагрузка подключается к выходным клеммам COM/NO/NC. Контакты рассчитаны на коммутацию активной нагрузки (например, лампы, нагреватели). Индуктивные или емкостные нагрузки требуют дополнительной защиты (например, RC-цепочки или TVS-диодов).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и аналогичных применений. Степень защиты IP20 исключает возможность случайного прикосновения к токоведущим частям, но не обеспечивает защиту от влаги - использование вне закрытых щитов не допускается. Работает в условиях нормальной температуры окружающей среды (обычно +5…+40 C, точные значения указаны в документации производителя).

Преимущества

• Высокая точность хода - отклонение всего 1 секунда в сутки, что важно для длительных циклов работы
• Резервное питание на 100 часов предотвращает потерю программы при аварийном отключении
• Простое ручное управление через переключатель ON/AUTO позволяет временно отменить автоматический режим
• Компактный формат (2 модуля) экономит место в распределительном щите
• Шаг 15 минут обеспечивает гибкую настройку без избыточной сложности

Ограничения применения

• Не предназначен для управления мощными индуктивными нагрузками (электромоторы, трансформаторы) без внешних средств защиты
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с высокой запыленностью
• Аккумулятор внутри устройства не заменяемый - после истечения срока службы (обычно 3–5 лет) требуется замена всего реле
• Поддерживается только суточная программа; недельные циклы доступны в других моделях серии (например, OB330432)
• Нет возможности удаленного управления или интеграции с системами автоматизации (Modbus, Wi-Fi и т.п.)

Примеры использования

• Автоматическое включение света в подъезде с 18:00 до 6:00
• Циклическая работа циркуляционного насоса отопления: 30 минут включён, 90 минут выключен
• Включение системы вентиляции в офисе с 8:00 до 18:00
• Управление теплым полом в ванной комнате: включение за час до пробуждения

Практические советы

• При первом включении обязательно проверьте текущее время - реле не имеет автономных часов, начальная установка выполняется вручную
• Для продления срока службы батареи не оставляйте реле в положении OFF надолго - при этом аккумулятор разряжается
• При использовании с лампами накаливания или ТЭНами можно не применять дополнительные фильтры - они совместимы по типу нагрузки
• Если нужна недельная программа - выбирайте модель OB330432 (QRS); если резерв не важен - есть более бюджетные версии без батареи
• Проверяйте посадочные размеры: ширина 2 модуля - убедитесь, что в вашем щите достаточно места
