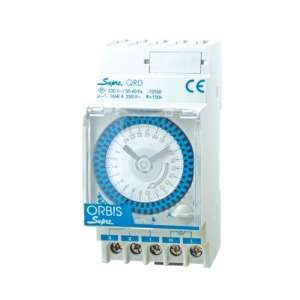

Таймер модульный SUPRA QRS - OB290332 ORBIS

Реле времени модульное недельное шаг 7 дней с резервом от Orbis (артикул OB290332N) - это электромеханический таймер для автоматического управления нагрузками на основе недельного графика. Устанавливается на DIN-рейку, подходит для систем освещения, отопления, вентиляции и насосов.

Назначение и область применения

Реле времени модульное недельное шаг 7 дней с резервом (OB290332N) позволяет запрограммировать включение и выключение устройств по расписанию на неделю вперед. Каждый день можно задать два временных интервала по 2 часа. Подходит для объектов с регулярным графиком работы: офисы, склады, теплицы, системы водоснабжения, кондиционирования и автономного освещения.

Технические характеристики

• Тип: электромеханический таймер с механическими переключателями
• Напряжение: 230 В переменного тока
• Частота: 50–60 Гц
• Мощность коммутируемой нагрузки: до 10 А (резистивная)
• Шаг программирования: 2 часа
• График: недельный (по дням недели)
• Резервное питание: 150 часов (при отключении сети)
• Количество контактов: один перекидной (SPDT)
• Класс защиты: IP20
• Установка: на DIN-рейку 35 мм
• Габариты: 2,5 модуля (45 мм шириной)
• Замена батареи: возможна без демонтажа устройства

Совместимость и монтаж

Реле времени модульное недельное шаг 7 дней с резервом (OB290332N) совместимо со всеми стандартными DIN-рейками. Для установки достаточно защелкнуть корпус на рейке. Подключение проводов осуществляется через винтовые зажимы: L/N - для питания, COM/NO/NC - для нагрузки. Обязательно соблюдать полярность при подключении фазы и нуля. Батарея CR2032 (не входит в комплект) устанавливается в отсеке для сохранения программы при отключении электроэнергии.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60730-2-1 и EN 61010-1. Защита от случайного прикосновения обеспечивается классом IP20. Нагрузка должна быть исключительно резистивной (например, лампы, нагреватели). Индуктивные или емкостные нагрузки (двигатели, светодиодные драйверы) требуют дополнительной защиты - например, внешнего магнитного пускателя.

Преимущества

• Недельный цикл с точностью до 2 часов - удобно для постоянных режимов работы
• Автоматическое восстановление программы после отключения сети благодаря резерву 150 часов
• Механическая надежность - нет экрана, микросхем, сложной электроники
• Легко заменить батарею без снятия с рейки
• Переключатель ON/OFF/AUTO позволяет оперативно отключить управление

Ограничения применения

• Не подходит для задач, требующих точности менее чем 2 часа (например, частое включение/выключение каждые 15 минут)
• Не рассчитан на работу с высокими импульсными нагрузками - нельзя использовать для управления двигателями без промежуточного контактора
• Не имеет Wi-Fi или удаленного доступа - все настройки выполняются вручную на лицевой панели
• Работает только при наличии сетевого напряжения 230 В - несовместимо с 12/24 В постоянного тока

Примеры использования

• Освещение в офисе: вкл. с 8:00 до 10:00 и с 14:00 до 18:00 каждый будний день
• Обогрев теплицы: вкл. с 18:00 до 6:00 с понедельника по пятницу
• Циркуляционный насос в системе отопления: работает 2 часа утром и 2 часа вечером
• Аварийная вентиляция: включается по расписанию 2 раза в день для профилактики

Практические советы

• При первом запуске всегда проверьте текущую дату и время - они сбрасываются при отключении питания
• Используйте батарею CR2032 с хорошим сроком годности; старая батарея может вызвать потерю программы раньше 150 часов
• Если нагрузка превышает 10 А - обязательно используйте внешний контактор
• Для многократных изменений графика лучше выбрать модель с более мелким шагом (например, OB290132N с шагом 15 минут)
• Не закрывайте устройство герметичными крышками - требуется вентиляция для предотвращения перегрева
