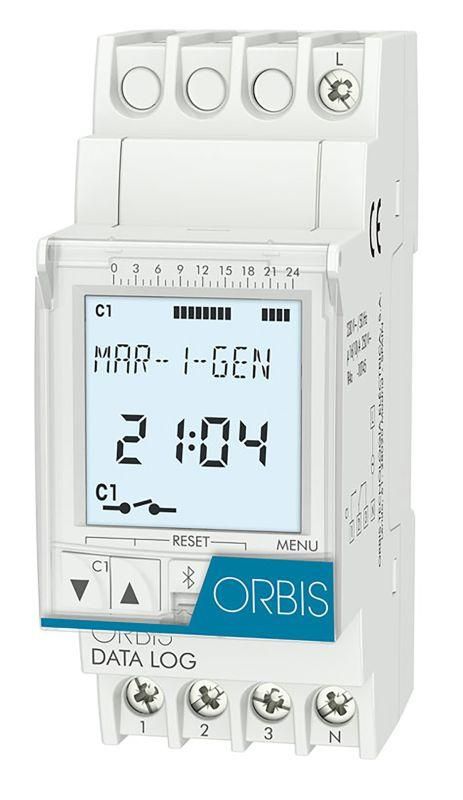

Таймер цифровой DATA LOG - OB174012 ORBIS

Реле времени цифровое 1 канал от бренда ORBIS, артикул ob174012 — это точный таймер с программированием на неделю, предназначенный для автоматического управления нагрузками до 16 А. Подходит для систем освещения, оборудования и бытовых устройств, где важна надежная временная логика.

Назначение и область применения

Реле времени цифровое 1 канал ob174012 используется для автоматического включения и отключения электроприборов по заданному расписанию. Управляет одной нагрузкой — например, светом, насосом, вентиляцией или нагревательным элементом. Подходит для жилых домов, офисов, производственных участков и объектов с постоянной потребностью в тайминге: конвейеры, системы полива, HVAC, освещение зданий.

Технические характеристики

• Тип: Цифровой таймер с кварцевым генератором
• Количество каналов: 1
• Диапазон выдержек: от 1 секунды до 24 часов
• Напряжение питания: 230 В переменного тока (AC), частота 50/60 Гц
• Коммутируемый ток: 16 А (номинальный)
• Контакт: Переключающий (SPDT) — один нормально открытый (НО) контакт
• Защита корпуса: IP20 — защищён от прикосновений и ограниченного попадания пыли, не предназначен для влажных сред
• Точность хода: ±1 секунда в сутки
• Монтаж: DIN-рейка 35 мм, ширина 2 модуля
• Энергонезависимость: внутренний аккумулятор обеспечивает сохранение программы до 4 лет при отключении сети
• Дисплей: крупный цифровой экран для удобного просмотра текущего времени и программ
• Кратчайший импульс: 0,0166 минуты (1 секунда)

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на лицевой панели — фаза, ноль и выход на нагрузку. Кабель сечением до 2,5 мм² допустим. Обязательно соблюдать полярность при подключении питания. Отдельный провод заземления не требуется — устройство не имеет функции защитного заземления. Совместим со всеми типами нагрузок до 16 А: активные (лампы, ТЭНы), индуктивные (электромоторы, реле) и емкостные — при условии соответствия классу коммутации.

Безопасность и стандарты

Обеспечена изоляция между цепями управления и силовой частью. Соответствует требованиям безопасности для устройств класса II. Не содержит опасных напряжений вне рабочих цепей. Работает в пределах температур от 0°C до +55°C. Не рекомендовано использование в местах с высокой влажностью, конденсацией или агрессивными средами из-за степени защиты IP20.

Преимущества

• Поддержка недельной и цикличной программы — можно задать уникальное расписание на каждый день
• Функция «эффект присутствия» — случайные включения для имитации жизни в помещении
• Программирование праздничных дней — позволяет исключить работу в указанные дни
• Авто-переход на зимнее/летнее время — не требует ручной корректировки
• Счётчик часов работы — отслеживает наработку устройства для планового обслуживания
• Импульсное управление — возможность запуска на 1–59 секунд, например, для вентиляторов или клапанов
• Ручное управление — кнопки на передней панели позволяют включить/выключить нагрузку вручную без изменения программы
• Высокая точность благодаря кварцевому генератору

Ограничения применения

• Не подходит для установки во влажных помещениях (ванная, улица, подвалы с конденсатом) — степень защиты IP20
• Максимальный ток нагрузки — 16 А; для более мощных устройств нужен внешний контактор
• Нет возможности подключения нескольких нагрузок — только одна группа
• Аккумулятор заменяемый, но не пользовательский — срок службы 4 года, после чего возможна потеря настроек при длительном отключении питания
• Не совместим с сетями ниже 200 В или выше 250 В — строго 230 В ±10%

Примеры использования

• Освещение в офисе: включение в 8:00, выключение в 18:00, с перерывом на обед с 13:00 до 14:00
• Система полива: включение каждую пятницу в 5:00 на 30 минут
• Вентиляция в туалете: включение на 15 секунд после каждого движения (импульсный режим)
• Греющая система: работа с 22:00 до 6:00 в будние дни, отключена в выходные
• «Эффект присутствия»: включение света в комнате вечером в случайные интервалы при отъезде хозяев

Практические советы

• Перед первым использованием проверьте правильность установки времени и даты — особенно после отключения электроэнергии
• При подключении нагрузки свыше 10 А используйте качественные кабели и плотно затягивайте клеммы
• Для сложных расписаний начните с тестирования на одном дне, затем распространите на всю неделю
• Если таймер теряет настройки — возможно, истёк срок службы аккумулятора; обращайтесь к сервису
• Не закрывайте устройство герметичными крышками — он не рассчитан на теплоотвод в замкнутом пространстве
• При работе с двигателями убедитесь, что пусковой ток не превышает 16 А — иначе возможен отказ контактов
