Реле времени цифровое суточное/недельное, монтаж на рейку 35мм, 1СO 16A, питание 110…230B AC/DC, ширина степень защиты IP20 - 12.51.8.230.0000 FINDER 125182300000

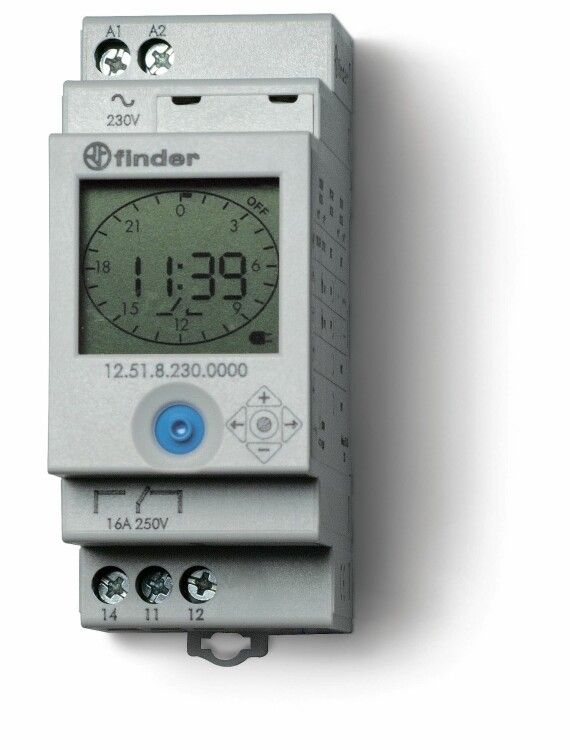

Цифровое реле времени Finder 12.51.8.230.0000 предназначено для точного управления нагрузками по расписанию - например, освещением, вентиляцией или оборудованием на производстве. Устройство работает от сети 110–230 В, устанавливается на DIN-рейку 35 мм и имеет один коммутирующий контакт на 16 А. Модель сочетает гибкую программацию с надежной конструкцией, что делает её удобным решением для автоматизации в условиях сухих помещений.

Назначение и область применения

Реле времени Finder 12.51.8.230.0000 позволяет запускать и останавливать устройства по заранее заданному графику - ежедневно, еженедельно или с задержками. Подходит для систем автономного управления: освещение офисов, торговых залов, складов; включение/выключение кондиционеров, насосов, компрессоров, конвейеров. Также используется там, где требуется циклическая работа оборудования - например, мигание сигнализаций или периодическая подача воздуха.

Технические характеристики

• Количество контактов: 1 CO (переключающий - замыкает и размыкает цепь одновременно)
• Номинальный ток: 16 А - способен коммутировать нагрузки до 3,6 кВт при 230 В
• Напряжение питания: 110–230 В переменного или постоянного тока - совместимо с большинством сетей
• Диапазон выдержек: от 30 минут до 7 дней - можно задать любой интервал внутри этого предела
• Функции: задержка при включении, задержка при отключении, формирование импульсов, мигание (оба режима: с паузы и с импульса)
• Ширина: 35 мм - занимает одну позицию на DIN-рейке
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и влаги
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −25C до +40C и влажности до 95%
• Нормативы: EN 60669-1, EN 60669-2-1 - соответствует европейским требованиям к устройствам коммутации

Совместимость и монтаж

Реле времени Finder 12.51.8.230.0000 устанавливается на стандартную DIN-рейку 35 мм. Крепление происходит защёлкой - достаточно плотно придавить устройство к рейке до характерного щелчка. Для подключения используются винтовые клеммы: вход питания L/N, выход к нагрузке, земля не требуются. Обязательно соблюдать полярность при использовании постоянного тока. Провода рекомендовано зачищать на 7–8 мм, затягивать моментом 0,5–0,7 Нм - избыточное усилие повредит клеммы.

Безопасность и стандарты

Изделие соответствует нормам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность бытовых и аналогичных аппаратов коммутации. Защита IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не обеспечивает герметичность - поэтому применение допускается только в закрытых щитах или помещениях без воздействия воды, пыли и агрессивных сред. Климатическое исполнение УХЛ4 гарантирует работоспособность в холодных, но не экстремальных условиях.

Преимущества

• Гибкая программируемость: можно задать сложные циклы на неделю, включая различные временные интервалы для каждого дня
• Поддержка обоих типов тока - AC и DC - снижает риск несовместимости с источником питания
• Чёткая индикация состояния (при наличии внешнего индикатора) и возможность настройки без компьютера
• Высокий ресурс переключений благодаря механической конструкции контакта 16 А
• Минимальная глубина установки - не требует много места в щите

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 недостаточен для улицы, подвала, производства с брызгами
• Нет возможности удалённого управления или связи с системами автоматизации (Modbus, Ethernet и т.п.)
• Не подходит для управления высокочастотными или реактивными нагрузками (например, светодиодные драйверы, мощные ЭПРА) без дополнительной защиты
• При работе с индуктивными нагрузками (электромагниты, двигатели) возможны скачки напряжения - рекомендуется использовать RC-цепочку или TVS-диод
• Не имеет функции резервного питания - при отключении электроэнергии время сбрасывается и необходимо переустановить график

Примеры использования

• Освещение в торговом центре: включение в 7:00, выключение в 22:00 каждый день, с пятницы по воскресенье - до 24:00
• Вентиляция в лаборатории: 10 минут работы каждые 40 минут, начиная с 8:00
• Система оповещения: мигание световой сигнализации 3 секунды через каждые 15 секунд в рабочие часы
• Автоматический полив: включение насоса на 15 минут в 6:00 и 18:00, только по будним дням

Практические советы

• При первом запуске проверьте правильность установки времени - реле не имеет внутренних часов, они задаются вручную после включения питания
• Для длительных выдержек (более 1 дня) используйте функцию “цикл” вместо многократного повторения одного интервала - так точнее и проще
• Убедитесь, что нагрузка не превышает 16 А - даже кратковременные пики тока (пуск двигателей) могут вызвать слипание контактов
• Если реле установлено рядом с частотниками или инверторами - увеличьте расстояние между ними минимум на 10 см, чтобы избежать помех
• При необходимости замены - отключите питание, снимите реле с рейки, отсоедините провода. Новый экземпляр Finder 12.51.8.230.0000 легко заменяет старый без переделки схемы
