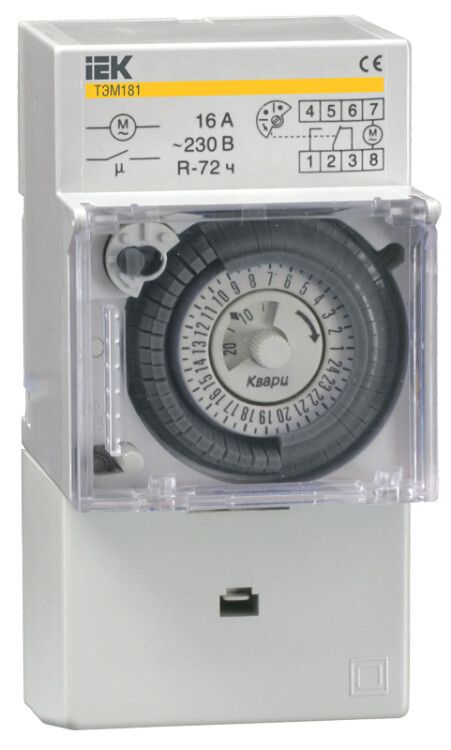

Таймер аналоговый ТЭМ-181 16А 230В на DIN-рейку KARAT IEK MTA20-16

Таймер аналоговый ТЭМ-181 16А 230В на DIN-рейку от бренда IEK (ИЭК) — механический устройство для автоматического включения и отключения нагрузки с точной выдержкой времени от 30 минут до 24 часов. Артикул mta20-16 предназначен для установки в распределительных щитах на DIN-рейку и подходит как для промышленного, так и для бытового использования.

Назначение и область применения

Таймер аналоговый ТЭМ-181 16А 230В на DIN-рейку используется для автоматизации работы электротехнических устройств по заранее установленному временному графику. Он позволяет включать или отключать оборудование через определённый интервал — например, освещение, вентиляцию, насосы, нагревательные элементы. Подходит для систем, где требуется регулярное повторение циклов в течение суток. Устройство монтируется в распределительных щитах и работает в условиях промышленных объектов, жилых домов, офисов и коммунальных хозяйств.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 16 А — способен коммутировать нагрузки до 3,6 кВт при 230 В
• Диапазон выдержек времени: от 30 минут до 24 часов
• Количество переключающих контактов: один — нормально разомкнутый (NO), тип SPST
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Количество модулей DIN: 3
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 — допускает работу при температуре от −25°C до +40°C и относительной влажности до 90%
• Гарантийный срок: 3 года

Совместимость и монтаж

Таймер аналоговый ТЭМ-181 16А 230В на DIN-рейку совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защёлкнуть устройство на рейку — дополнительные крепления не требуются. Подключение проводов осуществляется к зажимам с винтовым креплением. Максимальная площадь сечения провода — 2,5 мм². Перед подключением убедитесь, что питание отключено. Клеммы обозначены: L (фаза), N (нейтраль), 1 и 2 — выходные контакты. Настраивается время поворотом шкалы с помощью отвертки или пальцем — деления соответствуют часам и минутам.

Безопасность и стандарты

Таймер соответствует требованиям ГОСТ Р 50030.2 и IEC 60730-2-1 для автоматических терморегуляторов и таймеров. Защита IP20 исключает доступ к токоведущим частям при обычном обращении, но не обеспечивает защиту от внешних воздействий — поэтому устройство обязательно устанавливается внутри закрытого щита. Не предназначена для использования во взрывоопасных средах или на открытом воздухе.

Преимущества

• Не требует внешнего питания — работает от сети 230 В
• Простая механическая конструкция — надёжна, мало подвержена сбоям
• Высокая долговечность благодаря отсутствию микросхем и программного обеспечения
• Возможность ручного включения/выключения в любое время — функциональность сохраняется даже при сбое автономного режима
• Гарантия 3 года — подтверждает качество сборки и материалов

Ограничения применения

• Не подходит для управляемых нагрузок выше 16 А — при превышении возможен выход из строя контактов
• IP20 не защищает от влаги и пыли — запрещено использовать вне щита или в сырых помещениях
• Нельзя применять в сетях постоянного тока — только переменный ток 230 В
• Точность выдержки ±5% — не рекомендуется для высокоточных задач (например, научные или медицинские системы)
• Нет возможности программирования нескольких циклов в сутки — только один включённый/выключенный интервал

Примеры использования

• Автоматическое включение света в подъезде на 2 часа после захода солнца
• Включение вентиляционного канала на 15 минут каждые 2 часа в туалете
• Подача воды в теплицу по расписанию: 6:00–7:00 и 18:00–19:00
• Отключение нагревателя бассейна через 4 часа после включения
• Работа насоса в системе отопления по 30 минут каждый час

Практические советы

• Выбирая таймер, проверьте, чтобы номинальный ток нагрузки был ниже 16 А — лучше оставлять запас 20%, особенно при индуктивных нагрузках (двигатели, трансформаторы)
• При монтаже в щите оставьте свободное место вокруг устройства — он греется при работе, особенно при максимальной нагрузке
• Настройте время с учётом того, что механизм имеет механическую погрешность — для критичных задач используйте цифровые таймеры
• Если нужна работа по нескольким графикам в день — выбирайте другую модель; ТЭМ-181 поддерживает только однократный цикл включения/отключения
• Проверяйте положение рычага ручного включения перед первым запуском — он может находиться в положении “ON” после производства
