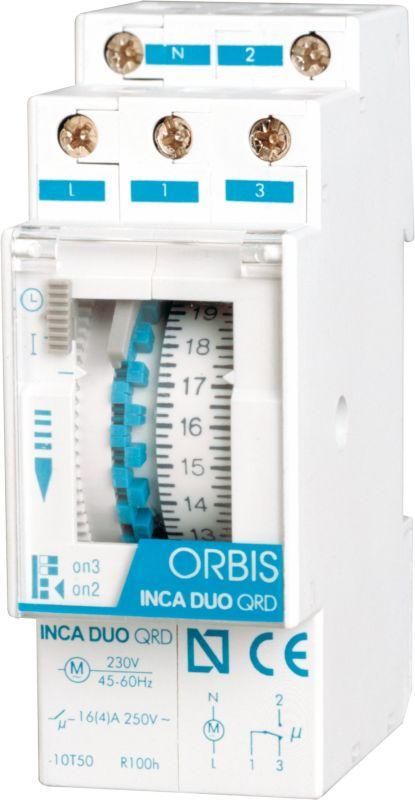

Таймер модульный INCA DUO D - OB330132 ORBIS

Таймер модульный суточный шаг 15 минут без резерва ORBIS INCA DUO D - устройство для автоматического управления нагрузками по расписанию с точностью до 15 минут. Подходит для установки на DIN-рейку в щитах жилых, офисных и промышленных объектах. Артикул OB330132.

Назначение и область применения

Таймер модульный суточный шаг 15 минут без резерва ORBIS INCA DUO D предназначен для автоматического включения и отключения электроприборов в заданное время. Управляет нагрузками, требующими регулярного циклического режима работы: освещением, системами вентиляции, насосами, нагревателями, конвекторами и другим оборудованием с мощностью до 3,68 кВт (при 230 В и 16 А).

Технические характеристики

• Питание: переменный ток 230 В, частота 50–60 Гц
• Коммутируемый ток: 16 А (максимальная нагрузка 3,68 кВт)
• Тип контакта: переключающий (SPDT) - один нормально открытый, один нормально закрытый, общий контакт
• Диапазон программирования: от 15 минут до 24 часов
• Шаг программирования: 15 минут (96 сегментов в сутках)
• Точность хода: +-1 секунда в сутки
• Монтаж: на DIN-рейку шириной 35 мм
• Габариты: 2 модуля (36 мм ширина)
• Степень защиты: IP20 - защищён от прикосновений и пыли, но не от воды
• Ручное управление: есть - кнопка ON/AUTO позволяет перевести вручную в состояние “включено” или “выключено”
• Резервное питание: отсутствует - при отключении электроэнергии таймер теряет программу

Совместимость и монтаж

Таймер ORBIS INCA DUO D совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно защёлкнуть корпус на рейке. Клеммы для подключения проводов расположены спереди - доступны без снятия крышки. Подключение осуществляется к двум клеммам: L (фаза входа) и N (ноль), а также к выходным клеммам COM, NO, NC. Нагрузка подключается между COM и NO (или NC) в зависимости от требуемого режима работы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 60730-2-1 и EN 61010-1. Защита IP20 исключает использование в условиях повышенной влажности, пыли или на улице. Не предназначено для взрывоопасных зон.

Преимущества

• Высокая точность хода - +-1 секунда в сутки обеспечивает стабильное выполнение графика даже после длительной работы
• Простое ручное управление - кнопка ON/AUTO позволяет временно изменить режим без сброса программы
• Компактный формат - занимает всего 2 модуля, экономит место в щите
• Надёжный механический механизм - отсутствие батареи снижает риск отказа из-за её разрядки
• Подходит для массового применения - оптимизирован для типовых задач освещения и отопления

Ограничения применения

• Не работает при отключении сети - при аварийном отключении питания программа полностью сбрасывается
• Нельзя использовать во влажных помещениях (ванная, баня, улица) - степень защиты IP20 не предполагает защиту от влаги
• Нет возможности составить недельную программу - только суточная с повторением каждый день
• Максимальная нагрузка 16 А - не подходит для мощных двигателей, тепловых пушек свыше 3,6 кВт
• Нет индикации текущего состояния - невозможно визуально определить, активен ли сейчас цикл

Примеры использования

• Автоматическое включение света в коридоре с 18:00 до 6:00
• Циклическая работа циркуляционного насоса отопления: 30 минут включён, 30 минут выключен
• Включение системы вентиляции в офисе с 7:00 до 19:00
• Управление подогревом труб водоснабжения в холодный период
• Работа маломощного компрессора в фермерском хозяйстве по расписанию

Практические советы

• Перед первым запуском обязательно установите правильное время - таймер не имеет внутреннего резерва, поэтому при каждом отключении питания требуется повторная настройка
• Проверьте посадочный диаметр проводов - клеммы рассчитаны на медные жилы 0,5–2,5 мм2
• Если нужна недельная программа или сохранение настроек при отключении - выбирайте другие модели серии: INCA DUO QRD (OB330232) или INCA DUO QRS (OB330432)
• Не подключайте к этому таймеру устройства с высоким пусковым током (например, некоторые двигатели) - возможен износ контактов
• Для удобства обслуживания рекомендуется помечать клеммы перед подключением - особенно если используется переключающий контакт
