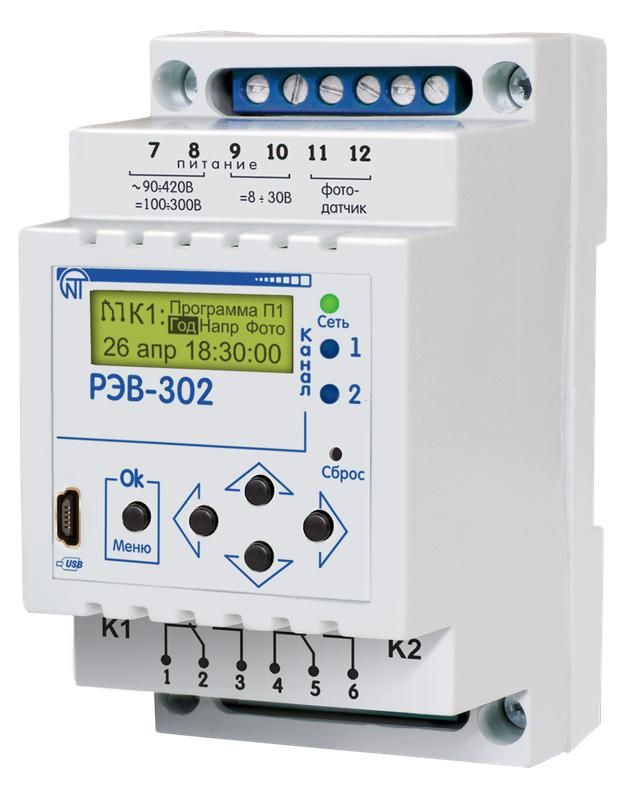

Таймер многофункциональный РЭВ-302 с функциями реле напряжения, выносным фото датчиком, два канала - 3425604302 НовАтек-Электро

Таймер годовой двухканальный с функцией реле напряжения и выносным фотореле НовАтек-Электро 3425604302 — это программируемое реле времени для автоматического управления нагрузками по расписанию, с учётом уровня освещённости и качества сети. Подходит для систем уличного освещения, оборудования на объектах с переменной нагрузкой и промышленных автономных циклов.

Назначение и область применения

Таймер годовой двухканальный с функцией реле напряжения и выносным фотореле НовАтек-Электро 3425604302 предназначен для точного включения и отключения двух нагрузок в заданные временные интервалы. Устройство учитывает не только время суток, но и уровень естественного света через подключаемое выносное фотореле, а также контролирует напряжение в сети — отключает нагрузки при выходе за допустимые пределы. Применяется в системах уличного освещения, рекламных конструкций, теплиц, насосных станций, конвейеров и других объектах, где требуется автономная работа без постоянного контроля.

Технические характеристики

• Напряжение питания: 220 В, 50 Гц — совместим с бытовой и промышленной однофазной сетью;
• Коммутируемый ток: 16 А — способен управлять нагрузками до 3,5 кВт (при 220 В);
• Диапазон выдержек времени: от 1 секунды до 1 года — позволяет задавать любые циклы, включая сезонные;
• Два канала управления — каждый независимо программируется;
• Годовая, недельная и циклическая программы — гибкое планирование на любой график;
• Программирование праздничных дней — можно исключить работу в определённые даты;
• Автоматический перевод на летнее/зимнее время — не требует ручной корректировки;
• Точность хода: ±1 секунда в сутки — минимальная погрешность для надёжного расписания;
• Индикация: ЖК-дисплей — отображает текущее время, режим, состояние программ;
• Род тока: AC/DC — работает как от переменного, так и от постоянного тока (на входе — только AC 220 В);
• Номинальная мощность: 0,05 кВА — потребление устройства мало, не нагружает сеть;
• Степень защиты IP20 — подходит для установки внутри щитов, не для открытых условий;
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке;
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с умеренным и холодным климатом;
• Диапазон рабочих температур: от –10 °C до +55 °C — безопасно эксплуатируется в неотапливаемых щитовых;
• Запас хода от аккумулятора: 10 лет — сохраняет программу и время даже при длительном отключении питания;
• Подключение: винтовые зажимы — надёжный контакт, удобен для многожильных проводов;
• Способ монтажа: на DIN-рейку — стандартный способ для шкафов и распределительных щитов.

Совместимость и монтаж

Таймер годовой двухканальный с функцией реле напряжения и выносным фотореле НовАтек-Электро 3425604302 монтируется на стандартную DIN-рейку шириной 35 мм. Для работы необходимы два силовых провода на каждую нагрузку (L/N) и один сигнал от выносного фотореле. Клеммы рассчитаны на сечение жил до 2,5 мм². Монтаж выполняется после отключения питания. Обязательно проверьте соответствие напряжения сети 220 В — подключение к 380 В или трёхфазной сети невозможно. Выносное фотореле подключается отдельными проводами, не требует дополнительного питания — питание получает от самого таймера.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования класса II. Защита IP20 обеспечивает защиту от доступа пальцев и крупных частиц, но не от воды и пыли — не устанавливайте в сырых или запылённых местах вне щита. Автоматическое отключение при перенапряжении и просадках снижает риск повреждения подключённого оборудования. Работа с высокими токами (до 16 А) требует соблюдения правил электромонтажа: использование автоматических выключателей и кабеля подходящего сечения обязательно.

Преимущества

• Две независимые группы управления — можно включать/выключать разные нагрузки по разному графику;
• Фотореле позволяет экономить энергию — свет включается только при необходимости, а не по строгому расписанию;
• Защита от скачков напряжения — продлевает срок службы подключённых приборов;
• 10-летний резервный источник питания — не теряются настройки даже при отключении электроснабжения;
• ЖК-экран с подсветкой — легко настраивать и контролировать в условиях слабого освещения;
• Ручное управление — можно принудительно включить/выключить нагрузки вручную без изменения программы;
• Гибкое программирование — сочетание годового, недельного и циклического режимов покрывает почти все сценарии.

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях из-за степени защиты IP20;
• Не работает с напряжением выше 220 В — нельзя использовать в трёхфазных сетях без преобразователя;
• Выносное фотореле имеет ограниченный радиус действия — рекомендовано располагать в пределах 50 метров от таймера;
• Не подходит для управления двигателями с высоким пусковым током (>16 А) — нужен контактор;
• Требуется периодическая проверка состояния батареи резервного питания — хотя она служит 10 лет, её замена возможна только при демонтаже устройства.

Примеры использования

• Уличное освещение парковки — включается при сумерках, выключается в 6:00 утра, с отключением в праздники;
• Освещение торгового центра — первый канал включает основное освещение в 7:00, второй — подсветку вывески в 19:00;
• Теплица с поливом — включает насос по расписанию, но только если на улице уже темно и температура ниже 10°C;
• Производственный участок — включает вентиляцию по циклу 10 мин/час, но отключает при падении напряжения ниже 190 В.

Практические советы

• Перед первым запуском выполните сброс настроек — начальная прошивка может содержать заводские значения;
• Настройте фотореле в вечернее время при естественной освещённости — это повысит точность срабатывания;
• Проверьте, что провода от фотореле не перепутаны — помеченные L и N должны точно соответствовать;
• При использовании в холодных помещениях (ближе к –10 °C) убедитесь, что щит не находится рядом с источником холода (например, окном);
• Для долгой работы без сбоев используйте качественные автоматы на входе — они защитят таймер от импульсов;
• Обновляйте программу раз в полгода — особенно перед зимними праздниками, чтобы учесть изменение часов.
