Реле времени PCZ-529 16А 24-264В AC/DC 1 перекл. IP20 годовое канал-100 пар включ./выключ. монтаж на DIN-рейке F&F EA02.002.007 Евроавтоматика

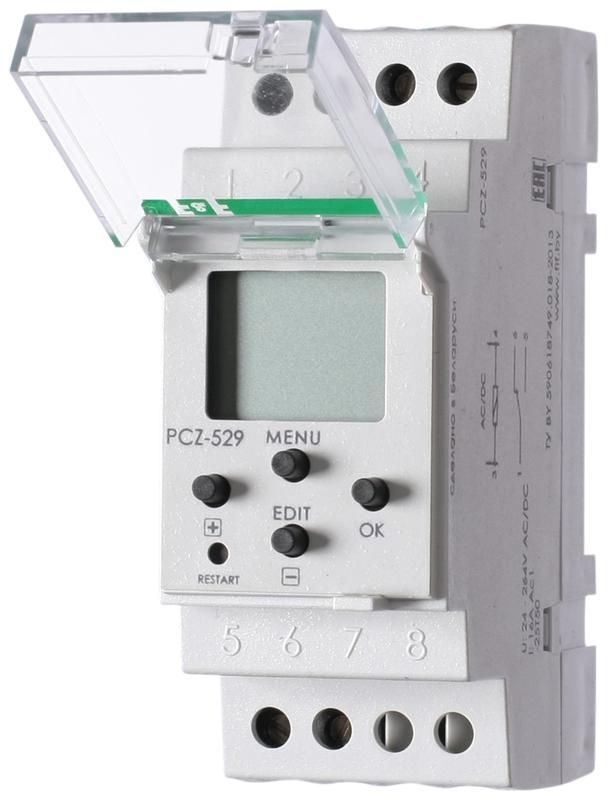

Реле времени PCZ-529 от Евроавтоматика - одноканальное устройство для автоматического включения и отключения нагрузки по годовой программе с точностью до минуты. Подходит для монтажа на DIN-рейку, питается от сети 24–264 В AC/DC, коммутирует ток до 16 А. Применяется там, где требуется регулярное управление оборудованием в зависимости от времени года, дня или недели.

Назначение и область применения

Реле времени PCZ-529 предназначено для управления электроприборами по заранее заданному графику на протяжении всего года. Устройство включает и отключает нагрузку в точно установленные моменты времени - например, освещение, вентиляцию, насосы, нагреватели или конвейеры. Подходит для систем автономного управления, где не требуется постоянное присутствие оператора.

Технические характеристики

• Питание: 24–264 В AC/DC - работает от переменного и постоянного тока, совместимо с большинством сетей
• Коммутируемый ток: 16 А - способно управлять нагрузками до 3,5 кВт при 230 В
• Тип контакта: 1NO/NC - один переключающий контакт, который замыкает цепь при активации (НО) и размыкает (НЗ)
• Диапазон времени: от 1 секунды до 360 000 секунд (100 часов) - можно задавать как короткие импульсы, так и длительные интервалы
• Годовая программа: 40 ячеек памяти - позволяет запрограммировать до 40 событий в неделю, которые повторяются ежегодно
• Дискретность установки: 1 минута - минимальный шаг изменения времени
• Индикация: LCD-дисплей - показывает текущее время, день недели, режим работы и состояние программы
• Автоматическая смена времени: зима/лето - устройство само переключает часы при переходе на летнее/зимнее время
• Способ монтажа: DIN-рейка 35 мм - два модуля ширины, легко устанавливается в распределительном щите
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от -25 C до +50 C - подходит для помещений с умеренным климатом
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях повышенной влажности и колебаний температуры, типичных для холодных регионов
• Нормативный документ: ТУ BY 590618749.018-2013

Совместимость и монтаж

Реле времени PCZ-529 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на передней панели: L/N - для питания, COM/NO/NC - для нагрузки. Напряжение питания допускает как переменный, так и постоянный ток - это важно при использовании в системах с выпрямителями или батарейными источниками. Клеммы рассчитаны на провода сечением до 2,5 мм2. Монтаж возможен в закрытых щитах, не требует дополнительного крепления. Не рекомендуется устанавливать рядом с мощными источниками помех (частотники, сварочные аппараты).

Безопасность и стандарты

Реле времени PCZ-529 соответствует требованиям ТУ BY 590618749.018-2013. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от пыли и воды - поэтому устройство нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью. Конструкция не имеет функции самодиагностики, но индикация на ЖК-экране информирует о текущем состоянии работы и наличии ошибок в программе.

Преимущества

• Широкий диапазон входного напряжения (24–264 В AC/DC) - надёжная работа даже при нестабильной сети
• Годовая программа с 40 ячейками - удобна для сезонных задач (например, отопление, полив, освещение)
• Автоизменение времени зима/лето - не требует ручной корректировки дважды в год
• ЖК-дисплей с отображением дня недели и режима - позволяет контролировать текущую программу без внешних устройств
• Поддержка двух режимов: автоматический и ручной - можно временно отключить программу, не сбрасывая её
• Минимальная дискретность 1 минута - точное управление, подходящее для бытовых и промышленных нужд

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых средах из-за степени защиты IP20
• Не подходит для управления реактивными нагрузками выше 16 А (например, крупные двигатели без пускателя)
• Не имеет резервного питания - при отключении электроэнергии теряет текущее время; после восстановления питания необходимо заново установить время
• Не поддерживает сложные алгоритмы (например, условные срабатывания по температуре или датчикам)
• Работает только с одной нагрузкой - многоканальные задачи требуют нескольких устройств

Примеры использования

• Освещение в офисах и торговых центрах - включение в 7:00, выключение в 20:00, с учётом выходных
• Обогрев теплиц - включение ночью при температуре ниже +5C, отключение днём
• Водонасосные станции - периодический запуск для предотвращения застоя воды
• Конвейеры на производстве - включение по графику смен, с паузами на обед
• Системы вентиляции - включение по часам, чтобы избежать перегрева в жаркий сезон

Практические советы

• Перед первым запуском обязательно установите правильное текущее время и дату через меню на дисплее - иначе программа будет работать со сдвигом
• При настройке используйте ручной режим для проверки срабатывания контакта перед включением реальной нагрузки
• Убедитесь, что сечение проводов соответствует заявленным 16 А - перегрузка может повредить контакты
• Если питание часто пропадает, лучше подключить реле через ИБП - иначе придётся каждый раз вручную сбрасывать время
• При работе в щитах с высокой температурой (выше 40 C) предусмотрите принудительное охлаждение - срок службы устройства снижается
• Для долгосрочных проектов сохраняйте скриншоты или бумажную версию программы - сброс настроек невозможен без внешнего доступа
