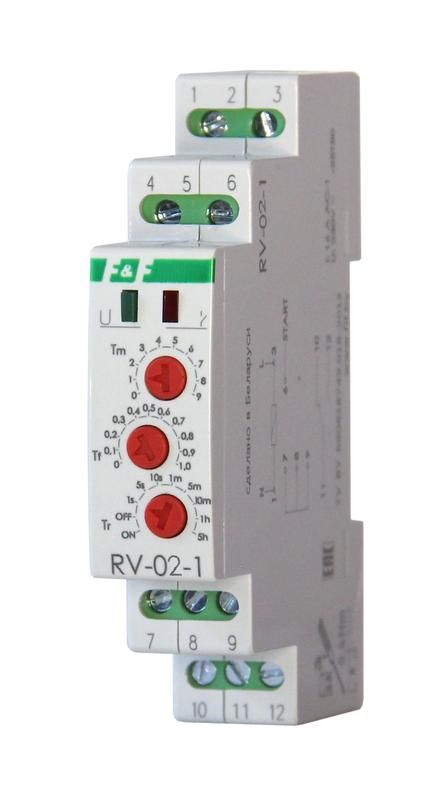

Реле времени RV-02-1 с задержкой выкл. 4 режима работы вход управления 1 модуль монтаж на DIN-рейке F&F EA02.001.036 Евроавтоматика

Реле времени программируемое RV-02-1 от Евроавтоматика - компактное устройство для точного управления временем включения и выключения нагрузки. Устанавливается на DIN-рейку, подходит для систем автоматизации с питанием 230 В. Артикул ea02.001.036.

Назначение и область применения

Реле времени программируемое RV-02-1 используется для автоматического включения или отключения электроприборов спустя заданный интервал времени после подачи напряжения. Подходит для задач, где важно соблюсти временной интервал: запуск вентилятора после включения системы, отключение света через определённое время, управление нагревательными элементами, работа сигнализаций или насосов.

Технические характеристики

• Напряжение питания: 230 В переменного тока
• Диапазон выдержки времени: от 0,1 секунды до 50 часов
• Выходной контакт: 1NO/NC (один нормально открытый / один нормально закрытый)
• Максимальный коммутируемый ток: 16 А
• Тип установки: монтаж на DIN-рейку 35 мм
• Количество режимов работы: 4
• Наличие внешнего управляющего входа: да

Совместимость и монтаж

RV-02-1 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используются клеммы на передней панели - фиксация проводов осуществляется винтовым зажимом. Управляющий вход позволяет активировать или сбросить таймер внешним сигналом (например, от датчика или кнопки). Напряжение на входе управления соответствует уровню сети 230 В. Подключать можно как фазу, так и ноль - устройство работает с любым из них.

Преимущества

• Четыре предустановленных режима работы позволяют гибко настраивать поведение устройства под конкретную задачу
• Внешний управляющий вход расширяет возможности интеграции в сложные системы автоматики
• Широкий диапазон выдержки времени - от долей секунды до нескольких дней - покрывает большинство бытовых и промышленных применений
• Компактная форма и стандартный монтаж на DIN-рейку упрощают установку в щитах и шкафах

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный ток 230 В
• Максимальный ток 16 А исключает использование с мощными двигателями или нагревателями свыше 3,5 кВт
• Устройство не имеет защиты от переполюсовки на управляющем входе - подключение требует внимательности
• Не рассчитано на работу во взрывоопасных средах или при температуре ниже –10 C и выше +55 C

Примеры использования

• Вентиляция: включение вытяжки через 5 минут после включения кондиционера
• Освещение: отключение света в туалете через 30 секунд после выхода человека
• Отопление: прогрев радиаторов в течение 10 минут после включения циркуляционного насоса
• Сигнализация: импульсное включение зуммера на 2 секунды при срабатывании датчика

Практические советы

• Перед первым использованием проверьте текущий режим работы - при включении питания реле может начать отсчёт сразу, если выбран режим с немедленным стартом
• Используйте управляющий вход для синхронизации с другими устройствами - например, чтобы реле RV-02-1 сработало только при наличии сигнала от термостата
• При работе с высокими токами (ближе к 16 А) рекомендуется использовать дополнительный контактор для продления срока службы контактов реле
• При замене реле убедитесь, что посадочные размеры и тип клемм совпадают - модель RV-02-1 от Евроавтоматика имеет стандартную форму, но отличается от аналогов других производителей
