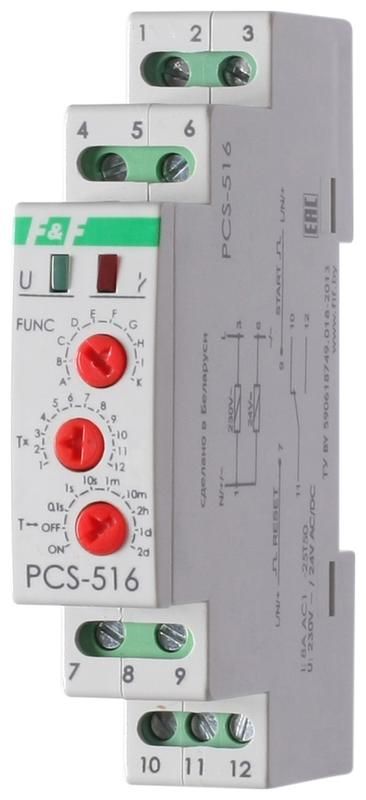

Реле времени PCS-516 (многофункц. (вход: START/RESET) 230В 8А 1перекл. IP20 монтаж на DIN-рейке)(аналог РВО-1М) F&F EA02.001.013 Евроавтоматика

Реле времени Евроавтоматика ea02.001.013 - компактное устройство для точного управления временными циклами в системах автоматики. Подходит для работы с нагрузкой до 8 А при питании 230 В переменного или 24 В постоянного/переменного тока. Монтируется на DIN-рейку и обеспечивает 10 режимов работы через управление сигналами START и RESET.

Назначение и область применения

Реле времени Евроавтоматика ea02.001.013 используется для автоматического включения и отключения оборудования по заранее установленному временному интервалу. Применяется в системах вентиляции, отопления, освещения, конвейеров, сигнализаций и других устройствах, где требуется точная временная последовательность операций. Устройство активируется либо при подаче питания, либо через внешний управляющий сигнал - например, от кнопки, датчика или контроллера.

Технические характеристики

• Номинальное напряжение питания: 230 В AC / 24 В AC/DC - работает как от бытовой сети, так и от низковольтных систем управления;
• Номинальный ток контактов: 8 А - позволяет коммутировать нагрузки до 1840 Вт при 230 В;
• Тип контактов: 1 НО/НЗ (переключающий) - один контакт может замыкать или размыкать цепь в зависимости от состояния реле;
• Диапазон выдержки времени: от 0,1 секунды до 24 суток (2 073 600 секунд) - подходит как для коротких импульсов, так и для длительных циклов;
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными распределительными щитами;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не предназначен для открытых или влажных сред;
• Индикация: светодиод - показывает текущий статус работы (например, активация, пауза, завершение цикла);
• Количество модулей DIN: 1 - занимает минимальную ширину в щите;
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от –25 C до +50 C, подходит для помещений с умеренным климатом;
• Подключение: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2;
• Нормативный документ: ТУ BY 590618749.018-2013 - соответствует белорусским техническим условиям.

Совместимость и монтаж

Реле времени Евроавтоматика ea02.001.013 легко устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются винтовые клеммы - достаточно зачистить провода на 6–8 мм и затянуть их усилием 0,2–0,3 Нм. Обязательно соблюдать полярность при работе с 24 В DC. Управление осуществляется через два входа: START (запуск) и RESET (сброс). Каждый из них можно подключить к кнопке, датчику или выходу PLC. Перед первым запуском выберите нужную функцию с помощью поворотного переключателя - положение указано на корпусе.

Безопасность и стандарты

Устройство имеет степень защиты IP20 и предназначено исключительно для установки внутри закрытых электрошкафов. Не используйте его во влажных помещениях, на улице или там, где возможен контакт с брызгами воды. Соответствие ТУ BY 590618749.018-2013 гарантирует соответствие требованиям безопасности для промышленной автоматизации в странах СНГ.

Преимущества

• 10 различных функций управления - одно устройство заменяет несколько специализированных реле;
• Широкий диапазон времени - от долей секунды до нескольких дней - покрывает большинство задач автоматики;
• Поддержка двух уровней напряжения - гибкость в проектировании систем с различным источником питания;
• Чёткая световая индикация - позволяет быстро диагностировать состояние без тестера;
• Компактный размер - экономит место в шкафу даже при плотном расположении аппаратов.

Ограничения применения

• Не допускается использование вне закрытых щитов - IP20 не защищает от влаги и пыли;
• Не рекомендуется для частых перегрузок выше 8 А - риск оплавления контактов;
• Не подходит для управления двигателями с высокими пусковыми токами без дополнительных контакторов;
• При использовании 24 В DC необходимо соблюдать полярность - неверное подключение может вывести устройство из строя;
• Не предусмотрена возможность программирования через ПК - все настройки выполняются вручную.

Примеры использования

• Освещение в туалете: включение на 3 минуты после движения (функция B - задержка включения);
• Вытяжка в кухне: работа 10 минут после выключения плиты (функция C - цикл с задержкой выключения);
• Подача воздуха в печь: импульс 0,5 секунды перед запуском горелки (функция E);
• Автоматический клапан: открывается при получении сигнала START и остаётся открытым 2 часа (функция A);
• Сигнализация: формирование одиночного импульса при срабатывании дверного датчика (функция F или G).

Практические советы

• Выбирая функцию, внимательно проверьте маркировку на корпусе - некоторые буквы (F и I) описывают одну и ту же операцию, возможно, опечатка в документации;
• Для долгих циклов (более 1 часа) лучше использовать внешнее питание 24 В DC - снижается влияние скачков напряжения в сети 230 В;
• При подключении к PLC или другому контроллеру используйте оптопары или реле-изоляторы, чтобы избежать помех;
• Проверяйте контактную группу мультиметром перед вводом в эксплуатацию - особенно важно при работе с чувствительной аппаратурой;
• После смены функции всегда ждите 2–3 секунды - внутренняя логика требует времени на перестроение.
