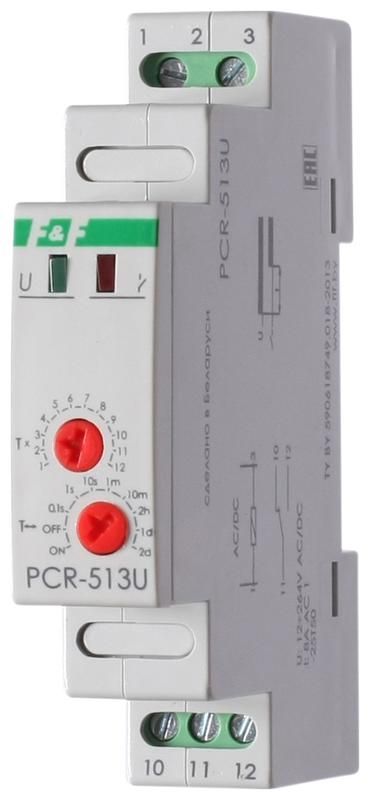

Реле времени PCR-513U 8А 12-264В AC/DC IP20 Евроавтоматика F&F EA02.001.004

Реле времени PCR-513U от Евроавтоматика - компактное устройство с задержкой включения, предназначенное для точного управления нагрузками в системах автоматики. Монтаж на DIN-рейку, широкий диапазон питания и один переключающий контакт делают его универсальным решением для промышленных и бытовых задач.

Назначение и область применения

Реле времени PCR-513U используется для включения или отключения оборудования с заданной выдержкой после подачи питания. Подходит для систем: вентиляции, отопления, освещения, сигнализации, конвейеров, насосов и других автоматизированных процессов, где важно соблюсти временной интервал перед запуском.

Технические характеристики

• Тип устройства: реле времени с функцией задержки включения
• Напряжение питания: 12–264 В переменного или постоянного тока (AC/DC)
• Номинальный ток контактов: 8 А
• Тип контакта: один переключающий (1NO/NC)
• Диапазон выдержки времени: от 0,1 секунды до 24 дней (2 073 600 секунд)
• Способ монтажа: установка на DIN-рейку 35 мм (1 модуль)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочая температура: от -25 C до +50 C
• Индикация: светодиодная - показывает состояние питания и активацию
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата в помещениях
• Нормативный документ: ТУ BY 590618749.018-2013

Совместимость и монтаж

Реле времени PCR-513U легко монтируется на стандартную DIN-рейку. Клеммы для подключения проводов расположены спереди - доступны без снятия корпуса. Подключение питания осуществляется к клеммам L/N, нагрузка - к контактам 11–12 (замыкающие) и 14–15 (размыкающие). Устройство совместимо с большинством шкафов автоматики, использующих однополюсные реле. Не требует внешнего источника питания - работает напрямую от сети 12–264 В.

Безопасность и стандарты

Реле времени PCR-513U соответствует требованиям ТУ BY 590618749.018-2013. Степень защиты IP20 позволяет использовать устройство только внутри закрытых щитов, защищённых от попадания пыли и влаги. Напряжение питания до 264 В обеспечивает безопасную работу в сетях с колебаниями, включая 220–240 В AC и 110–120 В DC. Применение вне помещений или во влажных средах недопустимо.

Преимущества

• Широкий диапазон входного напряжения - подходит для любых сетей, включая слаботочные системы (например, 24 В DC)
• Высокая точность выдержки времени - от десятых долей секунды до нескольких суток
• Поддержка формирования импульса - можно настроить кратковременный сигнал вместо постоянного включения
• Светодиодная индикация - наглядно показывает текущий режим работы
• Один модуль DIN - экономит место в распределительном щите

Ограничения применения

• Не предназначено для работы на открытом воздухе - IP20 не защищает от влаги и пыли
• Требуется полное отключение питания для сброса цикла - нельзя просто отменить задержку без отключения
• Нельзя использовать для коммутации мощных двигателей или индуктивных нагрузок выше 8 А - возможна сварка контактов
• Не рекомендовано применение при температурах ниже -25 C или выше +50 C

Примеры использования

• Вентилятор в туалете включается через 5 минут после отключения света
• Обогреватель в теплице включается на 1 час каждые 4 часа
• Сигнальная лампа мигает 3 секунды после срабатывания датчика
• Насос в системе орошения запускается через 30 секунд после включения контроллера

Практические советы

• При использовании в сетях с высокими скачками напряжения (например, на объектах с генераторами) проверьте стабильность питания - реле может некорректно работать при просадках ниже 12 В
• Для частого сброса циклов используйте внешний выключатель - не отключайте питание напрямую от автомата, чтобы избежать износа контактов
• Настройка времени выполняется поворотом регулятора - ориентируйтесь по шкале, указанной на лицевой панели; точность +-1%
• При монтаже в плотно упакованных щитах оставьте минимум 10 мм свободного пространства вокруг для теплоотвода
• Проверяйте соответствие типа нагрузки - реле рассчитано на резистивные и слабоиндуктивные нагрузки, не применяйте для мощных ЭМ-обмоток или сварочных аппаратов
