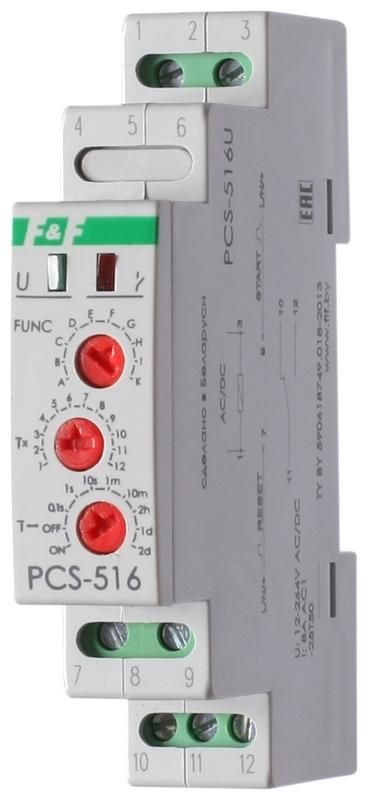

Реле времени PCS-516U (многофункц. (вход: START/RESET) 12-264В AC/DC 8А 1перекл. IP20 монтаж на DIN-рейке) F&F EA02.001.014 Евроавтоматика

Реле времени Евроавтоматика ea02.001.014 - компактное устройство для точного управления временными циклами в системах автоматики. Подходит для монтажа на DIN-рейку, работает от переменного или постоянного напряжения 12–264 В, коммутирует нагрузку до 8 А. Применяется в вентиляции, освещении, отоплении и других автономных системах.

Назначение и область применения

Реле времени Евроавтоматика ea02.001.014 используется для автоматического включения и отключения электроприборов через заданный интервал времени. Устройство активируется либо при подаче питания, либо по сигналу с внешнего управляющего контакта. Подходит для систем: вентиляции, освещения, отопления, сигнализации, конвейеров, насосов и другого оборудования, где требуется точная временная последовательность работы.

Технические характеристики

• Напряжение питания: 12–264 В AC/DC - совместимо с сетями 220 В, 24 В постоянного тока и другими стандартами;
• Коммутируемый ток: 8 А - позволяет управлять нагрузками до 1800 Вт при 220 В AC;
• Тип контактов: 1 НО/НЗ - один нормально открытый и один нормально закрытый контакт, работают одновременно;
• Диапазон выдержки времени: от 0,1 секунды до 24 дней (2 073 600 секунд) - гибкий выбор для любых задач;
• Способ монтажа: на DIN-рейку 35 мм - стандартный монтаж для щитов автоматики;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги;
• Рабочий температурный диапазон: от –25 C до +50 C - подходит для помещений с контролируемым микроклиматом;
• Индикация: светодиод - показывает состояние реле (работает / выключено);
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях повышенной влажности и колебаний температуры в закрытых помещениях;
• Габариты: 1 модуль DIN - занимает минимальное место в распределительном щите;
• Нормативный документ: ТУ BY 590618749.018-2013 - соответствует белорусским техническим условиям.

Совместимость и монтаж

Реле времени Евроавтоматика ea02.001.014 устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения питания и нагрузки расположены спереди - доступны при установленном корпусе. Для подключения используются провода сечением до 2,5 мм2. Управление осуществляется через два входа: START (запуск) и RESET (сброс). Оба входа работают по принципу “сухой контакт” - можно использовать кнопки, датчики, выходы PLC или другие устройства с коммутацией без потенциала.

Преимущества

• 10 различных функций работы - одно устройство заменяет несколько специализированных реле;
• Широкий диапазон напряжения питания - не требует отдельного блока питания для 24 В DC или 220 В AC;
• Поддержка обоих типов сигналов - управление по переднему и заднему фронту импульса;
• Чёткая индикация состояния - легко диагностировать работу без тестера;
• Высокая надёжность механических контактов - 8 А при AC/DC обеспечивает долгую службу даже при частых переключениях.

Ограничения применения

• Не предназначено для установки во влажных, запылённых или наружных помещениях - степень защиты IP20 не обеспечивает защиту от воды и пыли;
• Не рекомендуется для управления мощными двигателями или индуктивными нагрузками выше 8 А - возможна быстрая эрозия контактов;
• Не имеет встроенного буферного питания - при пропадании напряжения все настройки теряются;
• Не подходит для взрывоопасных зон - отсутствуют сертификаты ATEX или IECEx.

Примеры использования

• Освещение в коридоре: включается при срабатывании датчика движения и гаснет через 3 минуты (функция B - задержка выключения);
• Вентилятор в туалете: работает 10 минут после открытия двери (функция H - задержка включения после START);
• Обогреватель: включается каждые 2 часа на 15 минут (функция D - циклическая работа с задержкой включения);
• Сигнализация: подаёт импульс длительностью 0,5 секунды при срабатывании датчика (функция E);
• Автоматический клапан: блокирует открытие на 1 час после предыдущего срабатывания (функция K - блокировка включения).

Практические советы

• Перед первым использованием проверьте режим работы - переключатель функций расположен на лицевой панели; выберите нужную букву (A–K) согласно таблице в руководстве;
• При подключении входов START и RESET используйте изолированные кнопки или сухие контакты - не подавайте напряжение на эти входы напрямую;
• Для длинных выдержек (более 1 часа) убедитесь, что питание стабильно - скачки напряжения могут сбить таймер;
• При монтаже в щитке оставьте свободное пространство вокруг реле - для лучшего теплоотвода при работе на максимальной нагрузке;
• Если реле часто переключает индуктивные нагрузки (например, катушки реле или малые двигатели), параллельно нагрузке установите RC-цепочку для снижения помех.
