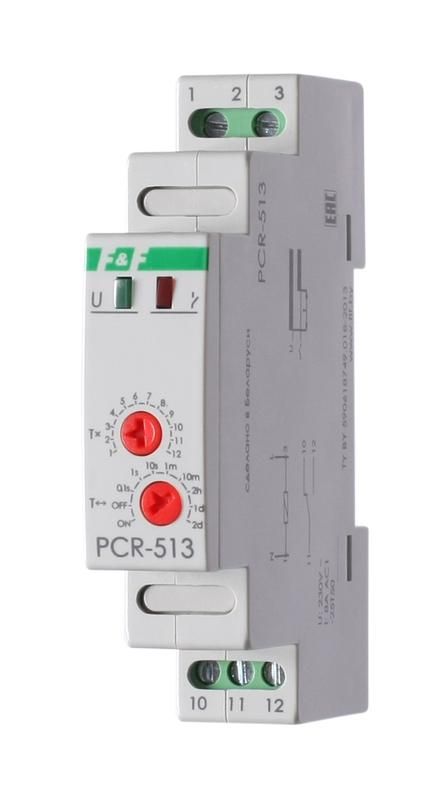

Реле времени PCR-513 8А 230В 1 перекл. IP20 задержка включ. монтаж на DIN-рейке F&F EA02.001.003 Евроавтоматика

Реле времени Евроавтоматика ea02.001.003 предназначено для точного управления включением нагрузки с задержкой - идеально подходит для автоматических систем освещения, вентиляции и отопления. Устройство монтируется на DIN-рейку, работает от сети 230 В переменного тока и обеспечивает надёжную коммутацию до 8 А.

Назначение и область применения

Реле времени Евроавтоматика ea02.001.003 используется там, где требуется включение оборудования спустя определённый интервал после подачи питания. Применяется в системах автоматического управления: вентиляцией, отоплением, освещением, сигнализацией, насосными установками и другими устройствами с периодическим циклом работы.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 8 А
• Тип контактов: 1 НО/НЗ (нормально открытый / нормально закрытый)
• Диапазон выдержки времени: от 0,1 секунды до 24 дней (2 073 600 секунд)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей DIN: 1
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочий температурный диапазон: от -25 C до +50 C
• Индикация: светодиодная - показывает состояние питания и активации
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата в помещениях
• Нормативный документ: ТУ BY 590618749.018-2013

Совместимость и монтаж

Реле времени Евроавтоматика ea02.001.003 совместимо со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Подключение проводов выполняется к зажимам с винтовым креплением: L/N - питание, 11–12 - выходные контакты. Клеммы рассчитаны на жилы сечением до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.018-2013. Степень защиты IP20 допускает использование только внутри помещений, где исключены попадание брызг, пыли и механические воздействия. Не предназначен для установки вне помещений или во влажных средах.

Преимущества

• Широкий диапазон выдержки времени - от долей секунды до нескольких суток - позволяет гибко настраивать циклы работы
• Один контакт НО/НЗ даёт возможность использовать реле как для включения, так и для отключения нагрузки
• Светодиодная индикация наглядно показывает текущее состояние устройства
• Компактный формат (1 модуль DIN) экономит место на распределительном щите
• Не требует внешнего источника питания - работает напрямую от сети 230 В

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 230 В
• IP20 не обеспечивает защиту от влаги и пыли - запрещена установка в сырых, пыльных или наружных условиях
• Цикл работы однократный: после завершения задержки реле остаётся включенным до полного отключения питания; для нового цикла необходимо полностью отключить и снова подать напряжение
• Не имеет функции многократного повторения или импульсного режима - только задержка включения один раз за цикл

Примеры использования

• Вытяжка в туалете включается через 5 минут после того, как свет был выключен
• Обогреватель в теплице запускается через 30 минут после начала ночного периода
• Освещение коридора включается через 10 секунд после срабатывания датчика движения
• Насос системы охлаждения начинает работу через 2 часа после старта основного оборудования

Практические советы

• При настройке времени используйте шкалу регулятора с учётом единиц измерения - от секунд до суток. Перед первым применением проверьте работу на минимальной задержке
• Убедитесь, что нагрузка не превышает 8 А и является чисто активной или слаботочной индуктивной (например, лампы, ТЭНы, малые двигатели)
• Подключайте реле через автоматический выключатель - он защитит устройство от перегрузок и коротких замыканий
• Если нужна повторяемость циклов (вкл→ждать→выкл→ждать→вкл), выбирайте другое реле с функцией циклической работы - эта модель такого режима не поддерживает
• Проверяйте посадочные размеры перед установкой - хотя реле стандартное, некоторые щиты имеют ограниченный зазор между элементами
