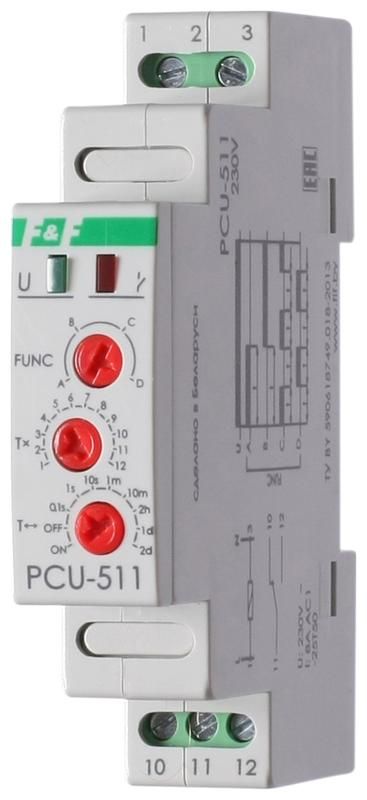

Реле времени PCU-511 (многофункц. 230В 8А 1перекл. IP20 монтаж на DIN-рейке) F&F EA02.001.010 Евроавтоматика

Реле времени Евроавтоматика EA02.001.010 - компактное устройство для точного управления включением и выключением нагрузок на временных интервалах от 0,1 секунды до 24 суток. Устанавливается на DIN-рейку, работает от сети 230 В AC и подходит для автоматических систем вентиляции, освещения, отопления и сигнализации.

Назначение и область применения

Реле времени Евроавтоматика EA02.001.010 используется для автоматического управления электроприборами по заранее установленному графику. Подходит для задач, где важно точно контролировать длительность работы оборудования: включение света на определённое время, запуск вентилятора после задержки, циклическое включение насосов, управление нагревательными элементами.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания: 230 В
• Коммутируемый ток: 8 А
• Тип контактов: один нормально открытый (НО) и один нормально замкнутый (НЗ)
• Диапазон выдержки времени: от 0,1 секунды до 2 073 600 секунд (24 суток)
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• Количество модулей DIN: 1
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Индикация: светодиодная - показывает состояние выхода (вкл./выкл.)
• Диапазон рабочих температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Нормативный документ: ТУ BY 590618749.018-2013

Совместимость и монтаж

Реле времени Евроавтоматика EA02.001.010 совместимо со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется путём защёлкивания устройства на рейку - никаких болтов или инструментов не требуется. Для подключения используются клеммы с зажимами под провода сечением до 2,5 мм2. Кабели питания и нагрузки следует подключать строго согласно схеме на корпусе - перепутывание входа и выхода приведёт к некорректной работе.

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.018-2013. Степень защиты IP20 обеспечивает безопасную работу внутри распределительных щитов, но не допускает использование во влажных, пыльных или наружных условиях. Нагрузка не должна превышать 8 А - превышение тока вызовет перегрев и выход из строя контактов.

Преимущества

• Четыре режима работы: A (временная задержка включения), B (задержка при включении), C (цикл с задержкой выключения), D (цикл с задержкой включения) - позволяет решить большинство задач автоматизации одним устройством
• Широкий диапазон выдержки времени - от долей секунды до нескольких дней - удобен как для коротких импульсов, так и для долгосрочных программ
• Светодиодная индикация даёт визуальный контроль состояния выхода без дополнительных приборов
• Компактный формат (1 модуль DIN) экономит место в шкафу

Ограничения применения

• Не предназначен для работы вне помещений - IP20 не защищает от влаги и пыли
• Не рассчитан на частые коммутации выше 10 000 циклов в год - для высокочастотных применений требуются специализированные реле
• Подходит только для однофазных сетей 230 В AC - не работает от постоянного тока или трёхфазных систем
• Не имеет механической кнопки ручного управления - все операции происходят через настройку времени

Примеры использования

• Освещение в туалете: включается при открывании двери и гаснет через 3 минуты
• Вытяжка в кухне: начинает работать через 5 минут после включения плиты и продолжает 10 минут после её выключения
• Обогрев теплицы: включается каждые 2 часа на 15 минут для поддержания температуры
• Автоматический полив: насос включается на 10 минут каждый день в 6:00

Практические советы

• Выбирая режим работы, внимательно проверьте схему на корпусе - ошибки в выборе функции A/B/C/D приведут к непредвиденному поведению системы
• Для надёжной работы используйте предохранители на линии нагрузки - даже при 8 А рекомендуется защита на 10 А
• При установке в шкафу с высокими температурами (>45 C) предусмотрите принудительное охлаждение - срок службы реле снижается при перегреве
• Настройка времени осуществляется поворотным регулятором - перед изменением значений отключите питание
• Проверяйте посадочный диаметр DIN-рейки - некоторые старые рейки имеют отклонения, которые могут затруднять защёлкивание
