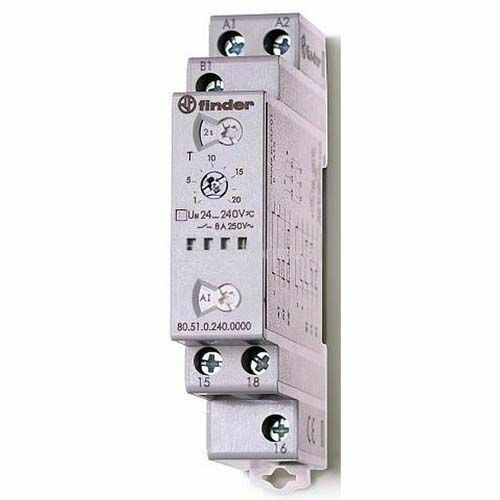

Модульный таймер мультифункциональный (AI, DI, SW, BE, CE, DE); питание 24…240В АС/DC; 1CO 8A; ширина 17.5мм | 805102400000 Finder 80.51.0.240.0000

Таймер модульный мультифункциональный Finder 80.51.0.240.0000 — компактное устройство для точного управления временными циклами в автоматизированных системах. Поддерживает широкий диапазон напряжений, работает на DIN-рейке и подходит для промышленной автоматики, где важны надежность и гибкость настроек.

Назначение и область применения

Таймер модульный мультифункциональный Finder 80.51.0.240.0000 предназначен для реализации временных функций в системах автоматизации: запуск оборудования с задержкой, выключение после определённого интервала, периодическое включение/выключение (мигание), формирование импульсов. Устройство устанавливается в распределительных щитах и применяется там, где требуется точная временная логика без PLC.

Подходит для станков, конвейеров, освещения, систем вентиляции, насосов и других устройств, требующих автономного управления по времени.

Технические характеристики

• Питание: переменный или постоянный ток 24–240 В — совместим с большинством промышленных сетей
• Выходной контакт: один переключающий (1CO), номинальный ток 8 А — способен коммутировать нагрузки до 1800 Вт при 230 В AC
• Диапазон времени: от 0,1 секунды до 24 часов (86 400 секунд) — позволяет настраивать как микросекундные импульсы, так и длительные циклы
• Монтаж: на DIN-рейку 35 мм — стандартная установка для промышленных щитов
• Защита: IP20 — защищает от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах
• Климатическое исполнение: УХЛ4 — рассчитан на работу при температуре от −25°C до +55°C и повышенной влажности
• Стандарт: EN 61812-1 — соответствует европейским требованиям к модульным таймерам

Совместимость и монтаж

Таймер модульный Finder 80.51.0.240.0000 устанавливается на стандартную DIN-рейку шириной 35 мм. Ширина устройства — 17,5 мм, что позволяет разместить до двух таких таймеров на одном модуле. Клеммы для подключения проводов доступны спереди — удобно для обслуживания без снятия с рейки. Для подключения используются одножильные провода сечением до 2,5 мм². Напряжение питания подаётся на входные клеммы L/N, выходной контакт — на нагрузку. Полная схема подключения указана в руководстве пользователя.

Безопасность и стандарты

Изделие соответствует норме EN 61812-1, которая гарантирует безопасность работы в промышленных условиях. Конструкция исключает случайное прикосновение к токоведущим элементам благодаря изолированному корпусу. Максимальный ток 8 А обеспечивает безопасную коммутацию типичных нагрузок — светодиодных лент, реле, маломощных двигателей. Не предназначено для подключения высокомощных нагревательных элементов или крупных электродвигателей без дополнительного контактора.

Преимущества

• Широкий диапазон питания (24–240 В AC/DC) — не требует отдельного блока питания, работает прямо от сети
• Четыре основные функции в одном устройстве: задержка при включении, задержка при отключении, мигание, импульс — заменяет несколько специализированных таймеров
• Гибкая регулировка времени — от десятых долей секунды до суток — покрывает почти все задачи автоматизации
• Компактный размер (17,5 мм) — экономит место в щите
• Работает без внешнего программирования — настройка осуществляется поворотом потенциометра и переключателя режимов

Ограничения применения

• Степень защиты IP20 — нельзя использовать во влажных, пыльных или открытых помещениях (например, на улице, в цехах с брызгами воды или металлической пылью)
• Нет цифрового интерфейса — невозможно удалённо настроить или контролировать через ПЛК или HMI
• Один выходной контакт — не подходит для сложных последовательных сценариев, требующих нескольких выходов
• Не рекомендован для коммутации индуктивных нагрузок выше 8 А (например, мощных катушек реле или двигателей) — возможна дуга и быстрый износ контактов

Примеры использования

• Запуск вентилятора через 30 секунд после включения станка (задержка при включении)
• Автоматическое отключение света в помещении через 5 минут после последнего движения (задержка при отключении)
• Периодическое включение насоса каждые 15 минут на 10 секунд (режим мигания)
• Подача импульса длительностью 2 секунды для активации соленоидного клапана (режим импульса)
• Циклический контроль температуры в термокамере — включение нагревателя на 10 мин, пауза 20 мин

Практические советы

• Выбирая таймер, проверьте, чтобы напряжение вашей системы попадало в диапазон 24–240 В — при меньшем напряжении он не сработает, при большем — выйдет из строя
• При работе с индуктивными нагрузками (электромагниты, двигатели) используйте дополнительный RC-гашение или варистор для продления срока службы контактов
• Настройку времени выполняйте при отключенном питании — вращение регулятора под напряжением может вызвать скачок и некорректную фиксацию значения
• Для долговременной работы в условиях колебаний напряжения лучше применять стабилизатор или источник питания с широким входным диапазоном
• При использовании в щитах с высокой плотностью компонентов учтите, что таймер не имеет вентиляции — не располагайте его рядом с сильно греться оборудованием
