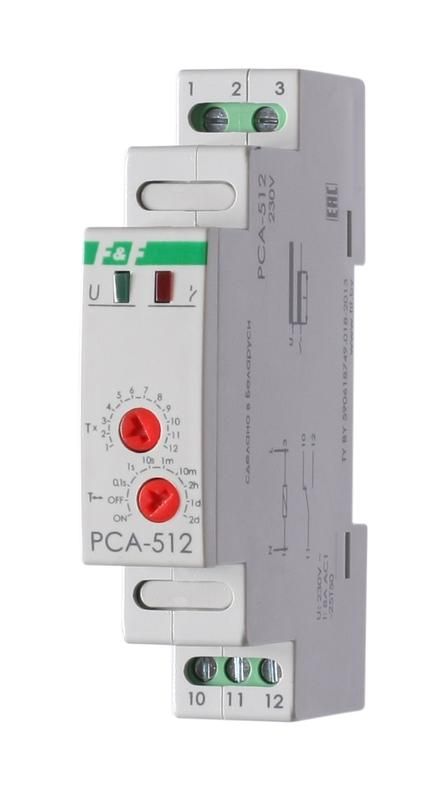

Реле времени PCA-512 8А 230В 1 перекл. IP20 задержка выключ. монтаж на DIN-рейке F&F EA02.001.001 Евроавтоматика

Реле времени Евроавтоматика F&F ea02.001.001 предназначено для точного управления временем отключения нагрузки в системах автоматики. Устройство монтируется на DIN-рейку, имеет один коммутирующий контакт на 8 А и работает от сети 230 В переменного тока.

Назначение и область применения

Реле времени Евроавтоматика F&F ea02.001.001 используется для автоматического отключения электроприборов после заданного интервала времени. Подходит для систем: вентиляции, отопления, освещения, сигнализации, насосов, конвейеров и других устройств, где требуется однократная выдержка перед отключением.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания: 230 В
• Коммутируемый ток: 8 А
• Количество переключающих контактов: 1 (НО/НЗ - нормально открытый / нормально закрытый)
• Диапазон выдержки времени: от 0,1 секунды до 24 дней (2 073 600 секунд)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не защищено от пыли и влаги
• Индикация: светодиодная - показывает состояние питания и активную выдержку времени
• Количество модулей DIN: 1
• Диапазон рабочих температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в помещениях с контролируемой средой
• Число фаз: 1
• Нормативный документ: ТУ BY 590618749.018-2013
• Функция формирования импульса: да - позволяет генерировать короткий импульс при старте или окончании выдержки
• Функция задержки при отключении: да - основная функция устройства

Совместимость и монтаж

Реле времени Евроавтоматика F&F ea02.001.001 устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения питания и нагрузки расположены спереди - доступны при установленном корпусе. Подключение проводов - винтовые зажимы, рекомендованное сечение жил - до 2,5 мм2. Монтаж допускается в распределительных щитах, шкафах управления, автоматических системах. Не требует внешнего источника питания - питание берётся из сети 230 В.

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.018-2013. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от пыли и влаги - применение возможно только внутри закрытых щитов. Климатическое исполнение УХЛ4 позволяет использовать реле в неотапливаемых помещениях при соблюдении температурного режима.

Преимущества

• Широкий диапазон выдержки - от долей секунды до 24 дней - позволяет настраивать любую длительность отключения
• Один контакт НО/НЗ - универсальность для различных схем управления
• Световая индикация - наглядное отображение состояния работы
• Монтаж на DIN-рейку - быстрое и компактное размещение в щите
• Поддержка импульсного выхода - возможность использования в сложных логических цепях

Ограничения применения

• Не предназначен для установки во влажных, запыленных или наружных условиях - IP20 недостаточно для таких сред
• Требуется полное отключение питания для повторного цикла работы - нельзя просто сбросить выдержку без отключения
• Максимальный коммутируемый ток - 8 А; не подходит для мощных двигателей, ТЭНах >1,8 кВт
• Не имеет механического сброса - управление только через питание
• Работает только от сети 230 В AC - совместимость с постоянным током или другими напряжениями невозможна

Примеры использования

• Выключение света в туалете через 5 минут после последнего движения
• Автоматическое отключение вентилятора в помещении через 30 минут после завершения работы оборудования
• Отключение системы подогрева воды в бойлере через 2 часа после отключения основного источника тепла
• Генерация импульса для срабатывания другого реле при старте цикла

Практические советы

• При выборе временной выдержки учтите, что максимальное значение - 24 дня; для более длинных циклов используйте программаторы
• Проверьте соответствие нагрузки предельному току 8 А - превышение вызовет повреждение контактов
• Для надёжной работы подключайте реле в щит с хорошей вентиляцией - высокая температура снижает срок службы
• При использовании в цепях с реактивными нагрузками (например, двигателями) рассмотрите установку RC-цепочки или варистора для защиты контактов
• Помните: чтобы снова запустить цикл, нужно полностью отключить питание, подождать 1–2 секунды и включить заново
