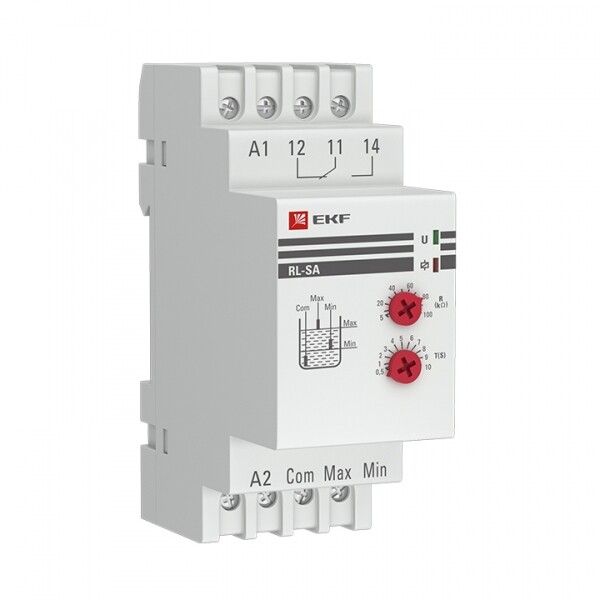

Реле уровня универсальное PROxima, 230 В AC, 3 электрода EKF rl-sa

Реле уровня EKF RL-SA - электронное устройство для автоматического управления насосами по уровню жидкости в резервуарах с регулируемой задержкой срабатывания. Подходит для систем водоснабжения, канализации и технологических процессов с контролируемыми жидкостями.

Назначение и область применения

Реле уровня EKF RL-SA предназначено для контроля уровня жидких сред в емкостях и автоматического включения/выключения насосов - как при заполнении, так и при опорожнении. Устройство работает с проводящими жидкостями: вода, растворы, масла, эмульсии. Не применяется для горючих, взрывоопасных или сильно загрязнённых сред.

Технические характеристики

• Принцип измерения: индуктивный - реагирует на изменение электрической проводимости жидкости через электроды
• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток нагрузки: 8 А - позволяет напрямую коммутировать насосы до 1.8 кВт
• Количество электродов: 3 - позволяют задавать два уровня (верхний и нижний) или один уровень с аварийной сигнализацией
• Регулировка порога срабатывания: да - можно настроить чувствительность по уровню жидкости
• Задержка времени: 0.1–10 секунд - предотвращает ложные срабатывания при колебаниях уровня
• Задержка на включение: фиксированная 0.1 с - обеспечивает стабильность при быстром повышении уровня
• Выход: 1 переключающий контакт (NO/NC)
• Подключение: винтовые зажимы - надёжное и простое подсоединение проводов
• Монтаж: на DIN-рейку 35 мм - совместим с типовой распределительной шиной

Совместимость и монтаж

Реле уровня EKF RL-SA требует установки трёх электродов в резервуаре. Электроды должны быть изготовлены из материалов, устойчивых к коррозии (например, нержавеющая сталь). Для работы используются исключительно проводящие жидкости - устройства с «сухим контактом» (например, поплавковые датчики EKF) также поддерживаются, но требуют внешнего подключения. Монтаж осуществляется на стандартную DIN-рейку. Кабели подключаются к винтовым клеммам - рекомендуется зачистка жил до 0.5–2.5 мм2.

Безопасность и стандарты

Реле уровня EKF RL-SA соответствует требованиям ГОСТ 30804.4.4–2013 (эквивалент IEC 61000–4–4:2004) по помехоустойчивости. Не имеет защиты от взрыва или повышенной температуры - не допускается использование с легковоспламеняющимися жидкостями (бензин, спирты, растворители).

Преимущества

• Универсальная настройка двух уровней с одной платформой - экономия места и стоимости
• Регулируемая задержка снижает частые включения насоса при волнении жидкости
• Электронная схема на основе микроконтроллера - точнее механических аналогов
• Стандартный форм-фактор DIN-рейки - легко интегрируется в существующие щиты

Ограничения применения

• Не работает с непроводящими жидкостями: масло, бензин, дизельное топливо, этиловый спирт
• Не предназначено для высокотемпературных сред - максимальная рабочая температура не указана, но не рекомендовано выше +60 C
• Требует постоянного контакта электродов с жидкостью - воздушные пузыри или осаждения на электродах могут вызывать сбои
• Нет внутренней защиты от перегрузки - необходимо внешнее тепловое реле или автоматический выключатель

Примеры использования

• Автоматическое управление насосом в системе водоснабжения дома - включение при низком уровне в баке, отключение при заполнении
• Контроль слива сточных вод в канализационном колодце - включение насоса при достижении верхнего уровня
• Циклический контроль уровня смазочного масла в гидравлической системе станка
• Защита котла от сушки - отключение нагрева при низком уровне воды

Практические советы

• Выбирайте электроды с подходящим материалом корпуса - для питьевой воды используйте AISI 316L, для агрессивных сред - титан или специальные покрытия
• Обеспечьте доступ к электродам для обслуживания - они нуждаются в периодической очистке от накипи и отложений
• Настройте задержку срабатывания под конкретный объект: для больших резервуаров - 5–10 с, для маленьких - 0.3–1 с
• Проверяйте целостность цепи электродов перед первым запуском - обрыв или окисление приведёт к отказу
• RL-SA EKF не заменяет термореле или давления - используется только для контроля уровня проводящих жидкостей
