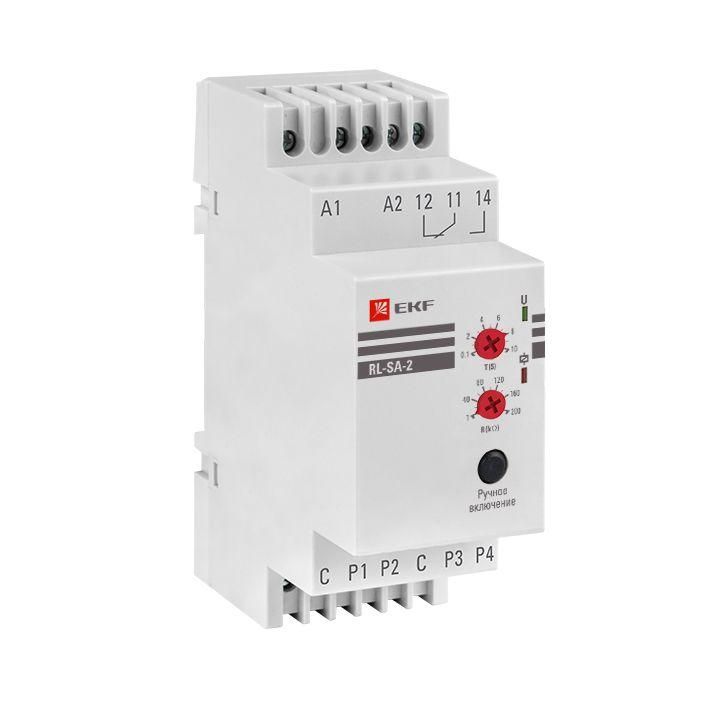

Реле контроля уровня для двух емкостей RL-SA-2 PROxima | EKF

Реле контроля уровня для двух емкостей EKF (артикул rl-sa-2) - электронное устройство для автоматического управления насосами и сигнализации уровня проводящих жидкостей в двух резервуарах с возможностью настройки задержки срабатывания.

Назначение и область применения

Реле контроля уровня для двух емкостей EKF предназначено для контроля уровня жидких сред, которые проводят электрический ток - например, воды, растворов щелочей, кислот или технологических жидкостей. Устройство управляет работой насосов: включает их при опускании уровня до нижней точки и выключает при достижении верхнего предела. Также может использоваться для аварийной сигнализации при переполнении или исчерпании жидкости. Подходит для систем водоснабжения, канализации, водоочистки, пищевой и химической промышленности.

Технические характеристики

• Тип тока: переменный (AC), 230 В
• Принцип измерения: проводящий - уровень определяется по замыканию цепи между электродами
• Количество входов для электродов: 6 - позволяет подключить три пары датчиков для контроля двух емкостей
• Количество переключающих контактов: 1 - один выходной контакт для управления нагрузкой (например, насосом)
• Задержка срабатывания: от 0,1 до 10 секунд - можно настроить для предотвращения ложных срабатываний при колебаниях уровня
• Устанавливаемый порог срабатывания: да - возможность регулировки чувствительности устройства
• Тип изделия: реле контроля уровня жидкости

Совместимость и монтаж

Реле контроля уровня для двух емкостей EKF работает с внешними электродами, которые необходимо приобрести отдельно. Для работы требуется установка минимум трёх электродов - два для одной емкости и один общий для второй. Электроды должны быть изготовлены из материалов, совместимых с контролируемой жидкостью (например, нержавеющая сталь, титан). Монтаж выполняется на DIN-рейку 35 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2. Подключение электродов осуществляется согласно схеме в руководстве пользователя - важно соблюдать полярность и избегать коротких замыканий между электродами.

Безопасность и стандарты

Реле контроля уровня для двух емкостей EKF соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1:2003) - нормам для электрооборудования управления и контроля. Применение с легковоспламеняющимися или взрывоопасными жидкостями строго запрещено - риск возникновения искры внутри корпуса недопустим. Устройство не имеет защиты от брызг или пыли - устанавливать следует в закрытые распределительные шкафы.

Преимущества

• Индикация состояния на лицевой панели - наглядное отображение активного режима и наличия сигнала с электродов
• Настройка задержки срабатывания - снижает количество ложных срабатываний при волнении жидкости или пузырьках воздуха
• Регулируемая чувствительность - позволяет адаптировать устройство к различному качеству проводимости жидкости
• Поддержка интеграции в АСУ ТП - сигнал с контакта может передаваться на PLC или SCADA-системы через внешние интерфейсы

Ограничения применения

• Не применяется с непроводящими жидкостями - маслом, бензином, спиртом, этиленгликолем
• Не допускается использование во взрывоопасных зонах - даже при наличии внешних мер безопасности
• Электроды требуют периодической очистки - осаждения солей или грязи могут вызвать отказ в работе
• Отсутствие внутренней защиты IP - обязательна установка в защищённом шкафу
• Один выходной контакт - невозможно одновременно управлять двумя насосами без внешних реле

Примеры использования

• Автоматическое пополнение воды в баке водонагревателя при снижении уровня
• Выключение насоса слива при достижении минимального уровня в резервуаре
• Контроль уровня технологического раствора в двух ёмкостях на производстве
• Система аварийной сигнализации при переполнении канализационного колодца

Практические советы

• Выбирайте электроды с подходящим материалом - для агрессивных сред используйте титановые или покрытые платиной контакты
• Проверьте удельную проводимость жидкости перед установкой - слишком слабая проводимость (менее 50 мкСм/см) может вызывать некорректную работу
• Настройте задержку срабатывания не менее 1–2 секунды при наличии гидравлических ударов или пульсаций потока
• Обеспечьте доступ к электродам для обслуживания - они со временем загрязняются и теряют чувствительность
• При подключении к двум емкостям используйте общий электрод - он служит эталоном для обоих контуров измерения
