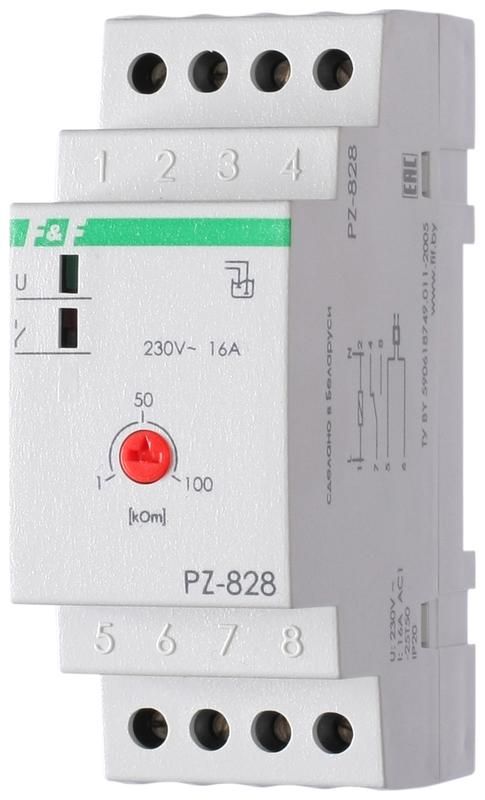

Реле уровня PZ-828 (одноуровневый монтаж на DIN-рейке 35мм 230В AC 16А 1перкл. IP20) F&F EA08.001.001 Евроавтоматика

Реле контроля уровня жидкости Евроавтоматика ea08.001.001 - устройство для автоматического управления насосами и другими нагрузками на основе наличия или отсутствия токопроводящей жидкости. Установлено на DIN-рейку, работает от сети 230 В AC, имеет один коммутирующий контакт и световую индикацию состояния.

Назначение и область применения

Реле контроля уровня жидкости Евроавтоматика ea08.001.001 предназначено для контроля одного уровня токопроводящих жидкостей - например, воды, растворов или других сред с достаточной электропроводностью. Применяется в системах автономного водоснабжения, канализации, водоохлаждения, бассейнов, резервуаров и водонапорных башен. Управляет включением/выключением насосов, клапанов или сигнализацией при достижении заданного уровня.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 16 А (для активной нагрузки)
• Тип контакта: 1 НО / 1 НЗ (нормально открытый / нормально закрытый)
• Способ монтажа: на DIN-рейку 35 мм
• Количество модулей DIN: 2
• Принцип измерения: проводящий (электроды определяют замыкание цепи через жидкость)
• Количество электродов: 2 (входят в комплект)
• Индикация: светодиодная (состояние срабатывания)
• Время задержки срабатывания: 0,5–10 секунд (регулируемое, предотвращает ложные срабатывания)
• Диапазон рабочих температур: от –25 C до +50 C
• Степень защиты: IP20 (защита от прикосновений, но не от влаги - требует установки в защищённом корпусе)
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, в помещениях с контролируемой влажностью)
• Нормативы: соответствует директивам ЕС 2014/30/EU (ЭМС) и 2014/35/EU (низковольтное оборудование)

Совместимость и монтаж

Реле контроля уровня жидкости Евроавтоматика ea08.001.001 монтируется на стандартную DIN-рейку 35 мм. Подключение питания осуществляется к клеммам L/N, управление нагрузкой - через выходные контакты NO/NC. Электроды подключаются к двум отдельным клеммам; они должны быть установлены в резервуаре так, чтобы между ними находилась жидкость при нужном уровне. Провода электродов можно удлинить до 50 метров без потери работоспособности. Гальваническая изоляция между датчиками и силовой частью обеспечивает безопасность.

Безопасность и стандарты

Реле контроля уровня жидкости Евроавтоматика ea08.001.001 соответствует требованиям европейских норм безопасности для оборудования низкого напряжения. Гальваническая изоляция входных цепей от силового контура снижает риск поражения током. Однако из-за степени защиты IP20 устройство нельзя использовать во влажных или запылённых местах без дополнительной защиты - например, внутри распределительного щита.

Преимущества

• Простая настройка чувствительности: два регулятора на передней панели позволяют адаптировать устройство к различной проводимости жидкости (например, чистая вода vs. сточные воды)
• Регулируемая задержка срабатывания: исключает ложные срабатывания при колебаниях уровня или пузырьках воздуха
• Поддержка длинных проводов электродов: до 50 м - удобно для удалённых резервуаров
• Световая индикация: наглядно показывает текущее состояние (уровень есть/нет)
• Один контакт на все функции: позволяет использовать как для включения насоса при низком уровне, так и для отключения при высоком

Ограничения применения

• Не подходит для неконтактных жидкостей: не работает с маслом, дизельным топливом, дистиллированной водой, спиртом - требуется минимальная электропроводность
• IP20 не защищает от влаги: обязательна установка в герметичном шкафу или внутреннем помещении
• Только одиночный уровень: не предназначен для контроля верхнего и нижнего уровней одновременно
• Чувствителен к осадкам и налёту на электродах: требует периодической очистки в условиях жесткой воды или загрязнённых сред
• Не рекомендуется для взрывоопасных зон: отсутствует сертификат ATEX

Примеры использования

• Автоматический насос в частном доме: включается при падении уровня в скважине, выключается при заполнении бака
• Система охлаждения станка: контролирует наличие воды в теплообменнике, отключает двигатель при утечке
• Бассейн с рециркуляцией: запускает насос при низком уровне воды, останавливает при достижении максимального
• Аварийная сигнализация: при отсутствии жидкости в емкости - включает звуковой сигнал через внешнее реле

Практические советы

• Перед первым запуском обязательно отрегулируйте чувствительность: поверните регулятор «100» до максимума, затем медленно снижайте до момента стабильного срабатывания
• Выбирайте место установки электродов так, чтобы они не касались стенок резервуара - это вызывает ложные срабатывания
• Проверьте проводимость жидкости: если она слишком слабая (например, мягкая вода), возможно потребуется более чувствительная модель
• При использовании в зимних условиях убедитесь, что температура в щите не ниже –25 C - иначе реле не будет работать
• Очищайте электроды каждые 3–6 месяцев: накипь и грязь нарушают контакт и приводят к отказам
• Для длительных проводов используйте экранированный кабель - это снижает влияние помех
