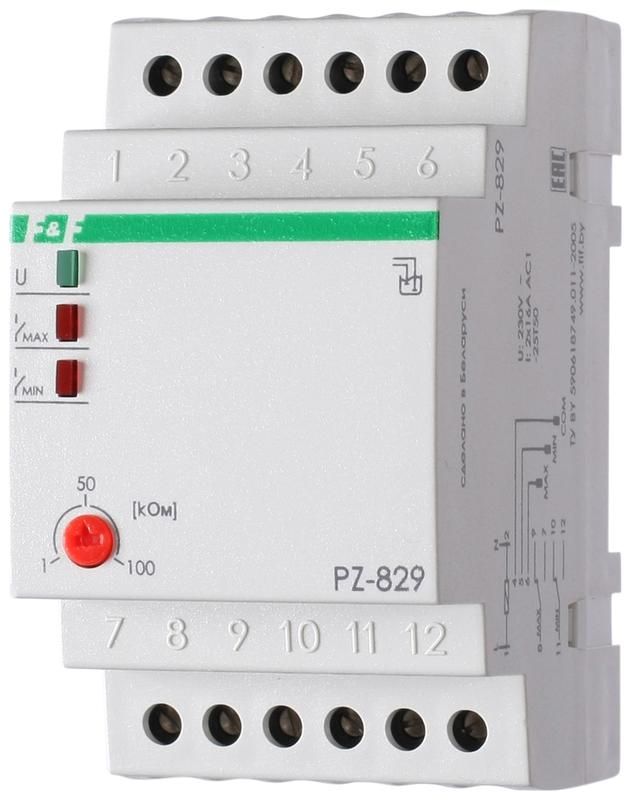

Реле уровня PZ-829 (двухуровневый монтаж на DIN-рейке 35мм 230В AC 2х16А 2перкл. IP20) F&F EA08.001.002 Евроавтоматика

Реле уровня жидкости Евроавтоматика ea08.001.002 - двухуровневое устройство для автоматического управления насосами и другими нагрузками на основе контроля проводимости жидкости. Установка на DIN-рейку 35 мм, питание 230 В AC, три точки контроля уровня, два коммутируемых контакта НО/НЗ по 16 А. Подходит для систем водоснабжения, канализации, орошения и других применений с токопроводящими средами.

Назначение и область применения

Реле уровня жидкости Евроавтоматика ea08.001.002 предназначено для автоматического контроля уровня токопроводящих жидкостей - воды, растворов, масел и аналогичных сред. Устройство управляет включением/выключением насосов, клапанов или сигнализацией при достижении заданных уровней. Применяется в резервуарах, водонапорных башнях, бассейнах, системах охлаждения, канализационных колодцах и технологических линиях с жидкостями, способными проводить электрический ток.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 16 А (по двум каналам)
• Тип контактов: 2 шт. - нормально открытые / нормально замкнутые (НО/НЗ)
• Количество точек контроля уровня: 3 (низкий, средний, высокий)
• Физический принцип измерения: проводящий (электроды определяют наличие жидкости по её электропроводности)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и влаги; требует установки внутри корпуса
• Количество модулей DIN: 3
• Время задержки срабатывания: 0,5–10 секунд (регулируется для предотвращения ложных срабатываний)
• Индикация: светодиодная - показывает состояние питания и активацию выходов
• Диапазон рабочих температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Гальваническая изоляция: между цепью электродов и силовой частью устройства

Совместимость и монтаж

Реле уровня жидкости Евроавтоматика ea08.001.002 монтируется на стандартную DIN-рейку 35 мм. Установка возможна в распределительном щите или другом защищённом месте. Подключение электродов осуществляется через клеммы на передней панели. Максимальная длина кабеля от электродов до реле - 50 метров. Электроды в комплект не входят - они выбираются отдельно в соответствии с типом резервуара и среды. После монтажа необходимо отрегулировать чувствительность с помощью двух поворотных переключателей на лицевой панели: «100» - максимальная чувствительность, «1» - минимальная. Настройка требуется для каждой новой жидкости, так как проводимость различается (например, чистая вода vs. сточные воды).

Безопасность и стандарты

• Соответствует директивам ЕС: 2014/30/EU (ЭМС) и 2014/35/EU (Низковольтное оборудование)
• Не предназначен для взрывоопасной среды
• Защита IP20 исключает использование вне герметичных корпусов

Преимущества

• Два независимых контакта НО/НЗ позволяют одновременно управлять насосом и подавать сигнал тревоги
• Настройка чувствительности адаптирует устройство к любому типу токопроводящей жидкости
• Встроенная задержка срабатывания снижает количество ложных срабатываний при колебаниях уровня
• Гальваническая изоляция обеспечивает безопасность при работе с электродами
• Поддержка длинных кабелей (до 50 м) позволяет размещать электроды далеко от щита

Ограничения применения

• Не работает с непроводящими жидкостями - масло, дизельное топливо, спирт, дистиллированная вода
• IP20 не допускает установку во влажных или запылённых местах без дополнительной защиты
• Требуется регулярная проверка состояния электродов - налёты, окисление и осадок влияют на работу
• Не рекомендовано для агрессивных сред без защиты электродов (кислоты, щёлочи - нужна химическая совместимость материалов)
• Не подходит для систем с пузырьками воздуха или сильно пенящимися жидкостями - возможны ложные срабатывания

Примеры использования

• Автоматический запуск насоса при падении уровня воды в баке и остановка при достижении верхнего предела
• Сигнализация аварийного уровня в канализационном колодце - включение насоса и звуковой/световой тревоги
• Контроль уровня охлаждающей жидкости в теплообменниках промышленного оборудования
• Управление подачей раствора в емкости пищевой или фармацевтической линии

Практические советы

• Выбирайте электроды из нержавеющей стали AISI 316L для агрессивных сред - продлевают срок службы
• При использовании в жесткой воде регулярно очищайте электроды от накипи - хотя бы раз в месяц
• Проверьте проводимость жидкости перед настройкой: если она слишком слабая (например, дистиллированная вода), используйте добавки или выберите другую технологию контроля
• При монтаже электродов соблюдайте горизонтальное расположение - особенно важны нижние и средние точки
• Не соединяйте более одного реле на один контур - риск перегрузки контактов
• После включения питания реле начинает работать через 2 секунды - это время на самотестирование, не считайте его отказом
