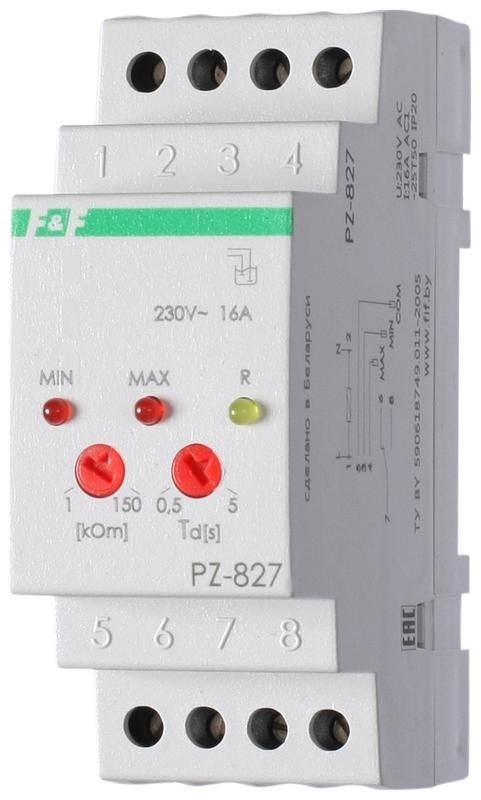

Реле уровня жидкости PZ-827 (одно-; двухуровн. реле; регулир. чувствительность; задержка переключения; 2 модуля; датчик в комплекте PZ2 двух уровневое реле); монтаж на DIN-рейку) F&F EA08.001.014 Евроавтоматика

Реле контроля уровня жидкости PZ-827 от Евроавтоматика - двухуровневое устройство с регулируемой чувствительностью и задержкой переключения, предназначенное для автоматического управления насосами в системах с проводящими жидкостями. В комплекте датчик PZ2, монтаж на DIN-рейку, питание 230 ВАС, коммутация до 16 А. Подходит для промышленной и бытовой автоматизации.

Назначение и область применения

Реле контроля уровня жидкости PZ-827 используется для контроля двух уровней в ёмкостях с токопроводящими жидкостями - например, водой, растворами солей, химикатами. Устройство управляет включением и выключением насосов, предотвращая перелив или опустошение резервуара. Применяется в системах водоснабжения, канализации, гидроаккумуляторах, бассейнах, технологических линиях с циркуляцией жидкостей.

Не подходит для неэлектропроводных сред: масла, бензины, спирты, суспензии, песок, зерно. Для них требуются поплавковые или емкостные датчики.

Технические характеристики

• Принцип работы: проводящий (кондуктометрический) - измеряет сопротивление между электродами
• Питание: 230 В переменного тока (AC)
• Коммутируемая нагрузка: до 16 А, один контакт 1NO/NC (нормально открытый / нормально закрытый)
• Количество электродов: 3 (два для контроля уровней, один - общий)
• Монтаж: два модуля DIN-рейки (стандарт 35 мм)
• Защита корпуса: IP20 - против доступа пальцев и крупных предметов, не защищён от воды
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Подключение: винтовые клеммы
• Регулировка: порог срабатывания (чувствительность) и задержка переключения (до 10 сек.)

Совместимость и монтаж

Реле PZ-827 совместимо с датчиком PZ2, который входит в комплект. Электроды PZ2 устанавливаются вертикально внутри резервуара. Обязательно соблюдайте расстояние между электродами: нижний - на минимальном уровне, верхний - на максимальном, третий - общий (обычно внизу). Монтаж на DIN-рейку позволяет легко заменить устройство без демонтажа проводов. Клеммы рассчитаны на жилы сечением до 2,5 мм2. Перед подключением убедитесь, что напряжение соответствует 230 В AC - подключение к 12/24 В не работает.

Безопасность и стандарты

Реле контроля уровня жидкости PZ-827 соответствует директивам ЕС: 2014/30/EU (ЭМС) и 2014/35/EU (низковольтное оборудование). Соответствие гарантирует безопасную работу в промышленных сетях. Наличие IP20 исключает использование в условиях повышенной влажности или прямого воздействия воды - устройство необходимо устанавливать в электрошкафу или защищённой зоне.

Преимущества

• Регулируемая чувствительность - можно адаптировать под разную проводимость жидкости (например, чистую воду vs. солевой раствор)
• Задержка переключения снижает ложные срабатывания при колебаниях уровня (пузырьки, волны)
• Двухуровневый контроль - одно устройство вместо двух реле
• Встроенный датчик PZ2 - не требуется докупать сенсоры
• Компактная форма (2 модуля DIN) экономит место в шкафу

Ограничения применения

• Не работает с неэлектропроводными жидкостями: масло, дизель, этиловый спирт, антифриз
• Не допускается установка вне закрытых шкафов - IP20 не защищает от влаги
• Избыток осадка, ржавчины или известкового налёта на электродах может вызвать сбои - нужна периодическая очистка
• Не рекомендовано применение в системах с высоким давлением - датчик PZ2 не рассчитан на герметичные контуры
• При использовании в системах с частыми включениями (более 10 раз/час) возможен преждевременный износ контактов

Примеры использования

• Автоматический запуск насоса при падении уровня воды в баке и остановка при достижении верхнего предела
• Контроль уровня в системе охлаждения станка - отключение при аварийном снижении
• Управление подпиткой в бассейне: включение насоса при низком уровне, отключение при полном
• Система слива сточных вод: включение насоса при достижении верхнего уровня, отключение при опустошении

Практические советы

• Выбирайте длину электродов PZ2 так, чтобы они доходили до самого низа резервуара - иначе не будет контроля минимального уровня
• При установке в резервуар с агрессивной средой (кислоты, щёлочи) проверьте материал электродов - PZ2 имеет нержавеющую сталь, но не для всех химикатов
• Настройку чувствительности выполняйте после заполнения резервуара: поворачивайте потенциометр до момента срабатывания при нужном уровне
• Задержку переключения настраивайте в зависимости от скорости изменения уровня - медленный наполнение = большая задержка
• Чистите электроды каждые 3–6 месяцев - особенно в жёсткой воде, где образуется накипь
• Проверяйте надёжность соединений на клеммах - плохой контакт может вызывать ложные срабатывания
