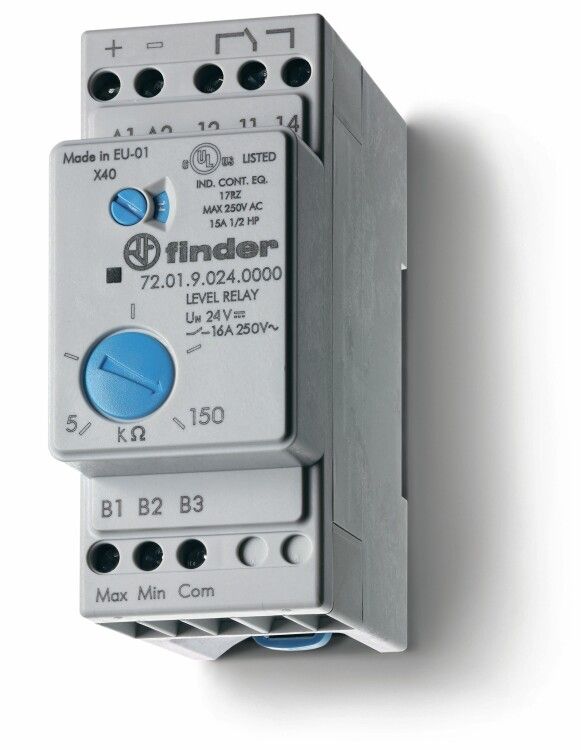

Реле контроля уровня, настраиваемый диапазон чувствительности 5…150кОм, питание 240В AC, выход 1CO 16А, модульное, ширина 35мм, степень защиты IP20 - 72.01.8.240.0000 FINDER 720182400000

Реле контроля уровня Finder 72.01.8.240.0000 предназначено для автоматического контроля наличия жидкости в ёмкостях по проводимости электролита. Устройство работает от сети 240 В AC, имеет настраиваемый порог срабатывания и монтируется на DIN-рейку шириной 35 мм.

Назначение и область применения

Реле контроля уровня Finder 72.01.8.240.0000 используется для обнаружения уровня воды, масла, химических растворов и других проводящих жидкостей. Подходит для систем аварийной сигнализации, управления насосами, заполнения и опорожнения резервуаров. Применяется в промышленном оборудовании, системах водоснабжения, пищевой и фармацевтической промышленности.

Технические характеристики

• Напряжение питания: 240 В переменного тока (AC)
• Коммутируемый ток: до 16 А (1 контакт, тип CO - однополюсный перекидной)
• Диапазон регулировки чувствительности: 5–150 кОм - позволяет настроить реакцию на разную проводимость жидкости
• Задержка срабатывания: 0,5–7 секунд - предотвращает ложные срабатывания при колебаниях уровня
• Количество электродов: 3 - используются для подключения к контролируемой среде
• Принцип измерения: кондуктивный (проводящий) - реагирует на замыкание цепи между электродами через жидкость
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и брызг
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, без конденсации
• Материал корпуса: пластик
• Ширина модуля: 35 мм - совместим с стандартными DIN-рейками

Совместимость и монтаж

Реле контроля уровня Finder 72.01.8.240.0000 монтируется на DIN-рейку типа TS35. Кабели подключаются через винтовые зажимы - надёжно и без инструментов. Для работы требуется три электрода, которые помещаются в резервуар: два для измерения и один - общий (земляной). Электроды должны быть изготовлены из материалов, устойчивых к коррозии в конкретной среде (например, нержавеющая сталь, титан). Убедитесь, что расстояние между электродами соответствует требуемому уровню срабатывания - слишком большое расстояние снижает чувствительность.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасность коммутационных устройств. Напряжение 240 В AC требует соблюдения правил электробезопасности при подключении - работа должна выполняться при отключенном питании. IP20 не обеспечивает защиту от влаги - установка допускается только внутри закрытых щитов.

Преимущества

• Настройка порога срабатывания от 5 до 150 кОм - подходит для различных жидкостей, от чистой воды до масел и слабых растворов
• Регулируемая задержка срабатывания - исключает ложные срабатывания при пузырьках, брызгах или временных изменениях проводимости
• Модульная конструкция 35 мм - легко интегрируется в существующие панели управления
• Простая схема подключения трёхэлектродной системы - минимум внешних компонентов

Ограничения применения

• Не применяется для непроводящих жидкостей - масло, бензин, спирты без примесей не будут регистрироваться
• IP20 - нельзя использовать во влажных, открытых или агрессивных средах без дополнительной защиты
• Требуется постоянный электрический контакт с жидкостью - воздушные пробки, осаждения на электродах или жировые отложения могут вызвать отказ
• Не рекомендовано для высоких температур выше +55 C - возможен перегрев и изменение параметров
• Электроды подвержены эрозии - периодически проверяйте состояние и чистоту контактов

Примеры использования

• Автоматическое включение насоса при падении уровня воды в баке
• Остановка подачи раствора при достижении нужного уровня в смесителе
• Сигнализация аварийного уровня масла в гидравлической системе станка
• Контроль наполнения ёмкости с моющим средством в мойке автомобилей

Практические советы

• Выбирайте материал электродов в зависимости от среды: для воды - нержавеющая сталь; для агрессивных растворов - титан или графит
• При настройке порога начинайте с максимального значения (150 кОм) и постепенно снижайте до первого уверенного срабатывания
• Часто возникающие ложные срабатывания - следствие загрязнения электродов. Чистите их ежемесячно мягкой щёткой
• Если уровень жидкости меняется медленно, увеличьте время задержки до 5–7 секунд
• Подключайте заземление к третьему электроду - это повышает стабильность работы и снижает помехи
• Не используйте реле в местах с сильными электромагнитными полями - они могут влиять на сигнал с электродов
