Реле уровня жидкости PZ-828 (без датчика; одноуровн.; 2 модуля; монтаж на DIN-рейке) F&F EA08.001.006 Евроавтоматика

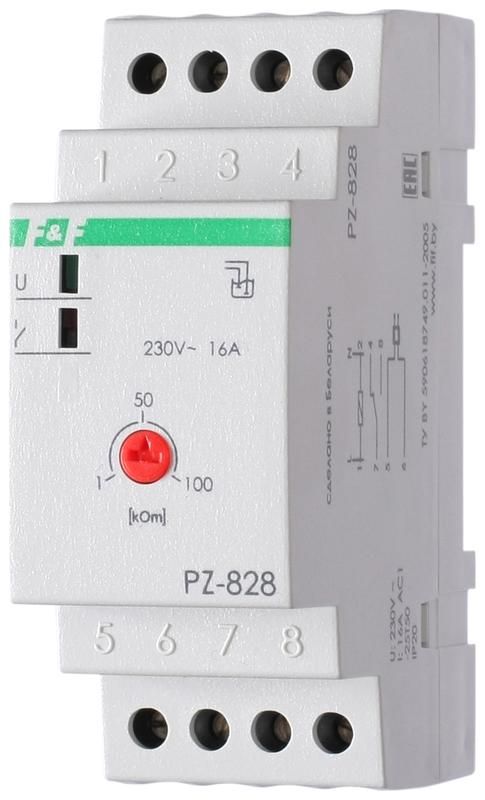

Реле контроля уровня жидкости PZ-828 от Евроавтоматика - одноуровневое устройство с проводящим принципом измерения, предназначенное для автоматического управления насосами и другими нагрузками на основе наличия или отсутствия токопроводящей жидкости. Устройство монтируется на DIN-рейку, питается от сети 230 В AC и имеет два модульных элемента. Артикул ea08.001.006 соответствует модели с одним коммутирующим контактом NO/NC и цифровой индикацией.

Назначение и область применения

Реле контроля уровня жидкости PZ-828 используется для контроля одного заданного уровня токопроводящих жидкостей - например, воды, растворов щелочей или кислот. Оно управляет включением и выключением насосов, клапанов или сигнализаций в системах водоснабжения, канализации, гидроаккумуляторах, бассейнах, технологических емкостях и других объектах с постоянным контролем уровня.

Не подходит для контроля уровней неэлектропроводных сред - масла, дизтоплива, спирта, песка, зерна. Для таких задач требуются поплавковые или емкостные датчики.

Технические характеристики

• Принцип измерения: проводящий (кондуктометрический) - определение уровня через замыкание цепи между двумя электродами;
• Напряжение питания: 230 В переменного тока (AC);
• Коммутируемый ток: до 16 А - позволяет управлять насосами мощностью до ~3.7 кВт;
• Тип контактов: один переключающий контакт NO/NC (нормально открытый / нормально закрытый);
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля;
• Подключение: винтовые клеммы - надежное соединение без необходимости специнструментов;
• Индикация: цифровое табло - показывает состояние работы и наличие сигнала;
• Регулируемый порог срабатывания: да - можно настроить чувствительность к уровню жидкости;
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от влаги и пыли;
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +50 C, допустима повышенная влажность;
• Количество электродов: два - используются для формирования замкнутой цепи в жидкости;
• Нормативы: соответствие директивам ЕС 2014/30/EU (ЭМС) и 2014/35/EU (низковольтное оборудование).

Совместимость и монтаж

Реле контроля уровня жидкости PZ-828 совместимо с любыми стандартными DIN-рейками типа TS35. Монтаж выполняется путем защелкивания устройства на рейку. Подключение электродов осуществляется к двум клеммам на передней панели - они должны быть установлены в резервуаре так, чтобы между ними находилась жидкость при нужном уровне.

Электроды не входят в комплект - их необходимо выбрать и смонтировать отдельно. Подходящие электроды должны иметь подходящую длину, материал (обычно нержавеющая сталь AISI 316L) и тип резьбы для герметичной установки в стенку емкости.

Безопасность и стандарты

Реле контроля уровня жидкости PZ-828 соответствует европейским требованиям безопасности: директивам по электромагнитной совместимости (EMC) и низковольтному оборудованию. Это обеспечивает безопасную работу в промышленных сетях и возможность легального использования в странах ЕАЭС и ЕС.

Устройство не имеет внутренней защиты от перегрузок или КЗ - внешняя защита должна быть предусмотрена в распределительном щите (автоматический выключатель или предохранитель).

Преимущества

• Простая и надежная конструкция - нет движущихся частей, что снижает риск отказа;
• Настройка порога срабатывания позволяет адаптировать устройство под разные условия и плотности жидкостей;
• Цифровая индикация наглядно показывает текущее состояние - удобно при диагностике;
• Высокая коммутирующая способность (16 А) исключает необходимость использования промежуточных реле;
• Малый габарит - всего 2 модуля на DIN-рейке, экономит место в шкафу.

Ограничения применения

• Не работает с неэлектропроводными жидкостями - масло, бензин, этиловый спирт, суспензии без ионов;
• Не подходит для сыпучих материалов - песок, мука, гранулы;
• IP20 не обеспечивает защиту от брызг и влаги - нельзя использовать во влажных помещениях без дополнительной защиты корпуса;
• Требуется регулярная очистка электродов от осадка, накипи или коррозии - особенно при использовании жесткой воды;
• Чувствителен к изменению проводимости жидкости - если концентрация солей или примесей меняется сильно, возможны ложные срабатывания.

Примеры использования

• Автоматическое включение насоса при падении уровня воды в баке и отключение при достижении верхнего порога;
• Защита насоса от «сухого хода» в системах автономного водоснабжения;
• Контроль уровня раствора в технологическом баке на пищевом или химическом производстве;
• Система сигнализации «низкий уровень» в водонапорной башне или резервуаре ГВС.

Практические советы

• Выбирайте электроды с достаточной длинной - они должны располагаться точно там, где требуется контроль уровня; не забудьте про герметизацию места выхода в резервуар;
• Для воды с высокой жесткостью рекомендовано применять электроды из нержавеющей стали и периодически протирать их от накипи;
• При установке в помещении с высокой влажностью или возможными брызгами - поместите реле в герметичный бокс или используйте крышку с уплотнителем;
• Проверяйте проводимость жидкости перед запуском - если она слишком слабая (например, дистиллированная вода), реле не будет работать даже при наличии жидкости;
• При настройке порога срабатывания начинайте с минимального значения и постепенно увеличивайте, пока не добьетесь стабильного срабатывания.
