Реле уровня жидкости PZ-830 (без датчиков; трехуровн.; контроль аварийного уровня; 4 модуля; монтаж на DIN-рейке) F&F EA08.001.010 Евроавтоматика

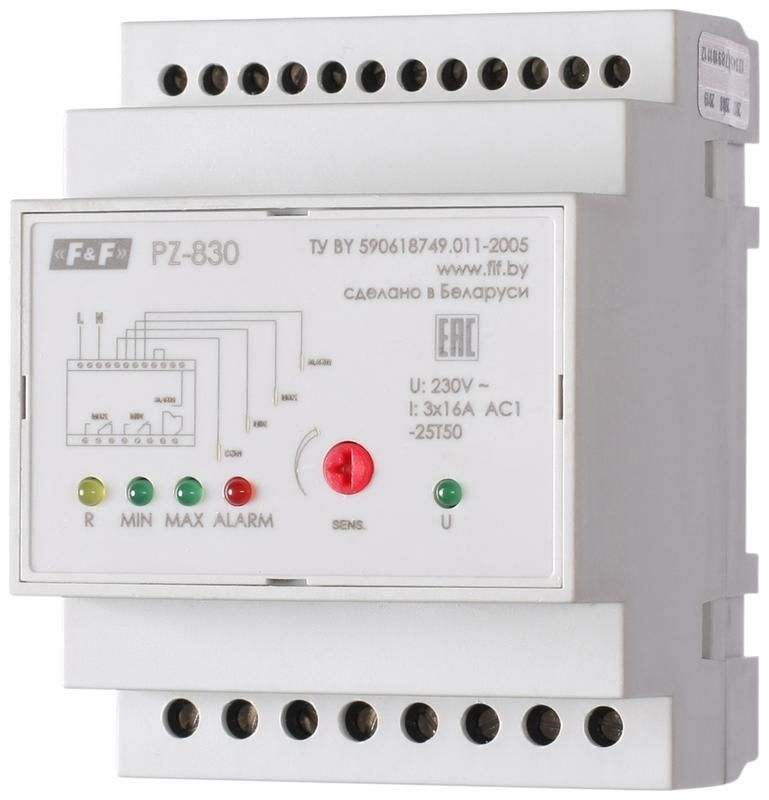

Реле контроля уровня жидкости PZ-830 от Евроавтоматика - трёхуровневое устройство для автоматического управления насосами и другими нагрузками на основе проводящего принципа измерения. Устройство устанавливается на DIN-рейку, работает от сети 230 В AC и требует внешних электродов для определения уровня жидкости. Артикул ea08.001.010 подходит для систем, где важна точная реакция на изменения уровня токопроводящих сред.

Назначение и область применения

Реле контроля уровня жидкости PZ-830 используется для контроля и регулирования уровня токопроводящих жидкостей - воды, растворов, масел, щелочей и других проводящих сред. Применяется в системах автономного водоснабжения, водоочистки, бассейнов, гидроаккумуляторов, технологических емкостей и насосных станций. Управляет включением/выключением насосов, сигнализирует о достижении верхнего, нижнего или аварийного уровней. Не подходит для контроля неэлектропроводных жидкостей (например, дизельное топливо, масло) или сыпучих материалов - для них нужны поплавковые или емкостные датчики.

Технические характеристики

• Принцип измерения: проводящий (кондуктометрический) - уровень определяется по прохождению тока между электродами
• Питание: 230 В переменного тока (AC), частота 50 Гц
• Номинальный ток коммутации: 16 А - позволяет напрямую управлять насосами мощностью до ~3.7 кВт
• Выходы: 3 переключающих контакта (3 NO/NC) - можно настроить три уровня: минимум, максимум, авария
• Количество входов для электродов: 4 - позволяют подключить до трех уровней + заземление
• Монтаж: на DIN-рейку шириной 35 мм, занимает 4 модуля
• Индикация: цифровое табло - показывает текущий уровень и состояние выходов
• Подключение: винтовые клеммы - надежное соединение для жестких проводов
• Степень защиты: IP20 - защищено от прикосновений и крупной пыли, не герметично
• Диапазон температур: от -25C до +50C - подходит для помещений с умеренным климатом
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях повышенной влажности и колебаний температуры
• Регулируемые пороги: да - можно настраивать чувствительность каждого уровня

Совместимость и монтаж

Реле контроля уровня жидкости PZ-830 совместимо с любыми металлическими или графитовыми электродами, подходящими по длине и материалу. Электроды не входят в комплект - их необходимо приобрести отдельно. Монтаж осуществляется на стандартную DIN-рейку типа TS35. Подключение электродов выполняется через четыре клеммы: L1, L2, L3 и GND. Каждому уровню соответствует пара электродов - один активный, второй - общий. Ноль (N) и фаза (L) подаются на клеммы питания устройства. После подключения рекомендуется проверить правильность подбора электродов и отсутствие замыканий между ними.

Безопасность и стандарты

Реле контроля уровня жидкости PZ-830 соответствует директивам ЕС: 2014/30/EU (ЭМС) и 2014/35/EU (низковольтное оборудование). Обеспечивает базовую безопасность при работе в закрытых помещениях. Не предназначен для взрывоопасных зон. Использование в местах с постоянным воздействием воды, паром или агрессивными химикатами требует дополнительной защиты корпуса и электродов.

Преимущества

• Трёхуровневая система - позволяет контролировать три состояния: запуск, останов и аварийный сигнал
• Цифровая индикация - наглядно показывает текущий режим работы и наличие сигнала
• Настройка порогов - адаптация под конкретные условия (например, изменение проводимости жидкости)
• Прямая коммутация 16 А - исключает необходимость в промежуточном контакторе для маломощных насосов
• Компактный формат - всего 4 модуля на DIN-рейке, удобно для шкафов с ограниченным пространством

Ограничения применения

• Не работает с неэлектропроводными жидкостями - нефтепродукты, спирты, дистиллированная вода, масла
• IP20 - не допускает попадания воды внутрь устройства; требуется установка в сухом, защищенном месте
• Зависит от качества электродов - окисление, налет, загрязнение снижают точность
• Не подходит для высокотемпературных сред выше +50C
• Требует периодической очистки электродов - особенно при использовании с жесткой водой или содержащей осадок

Примеры использования

• Автоматический насос в домашнем водопроводе - включается при падении уровня в баке, выключается при заполнении
• Система охлаждения станка - следит за уровнем охлаждающей жидкости и останавливает работу при её истощении
• Бассейн с рециркуляцией - управляет циркуляционным насосом, предотвращая перелив и сушку фильтра
• Технологическая ёмкость с кислотным раствором - сигнализирует о низком уровне перед аварийной остановкой производства

Практические советы

• Выбирайте электроды из нержавеющей стали AISI 316 или графита - они долговечнее в агрессивных средах
• Расстояние между электродами одного уровня должно быть 1–3 см - слишком большое расстояние снижает чувствительность
• Обязательно заземляйте последний электрод (GND) - это повышает стабильность работы и снижает помехи
• Проверьте проводимость жидкости перед установкой - если она ниже 50 мкСм/см, возможны ложные срабатывания
• Чистите электроды каждые 1–3 месяца - особенно при наличии известкового налёта или органических отложений
• Не располагайте устройство рядом с источниками сильных электромагнитных помех - например, частотниками или сварочными аппаратами
