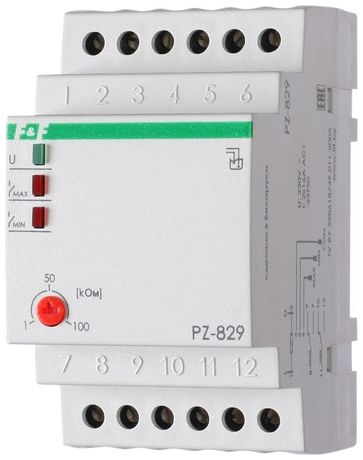

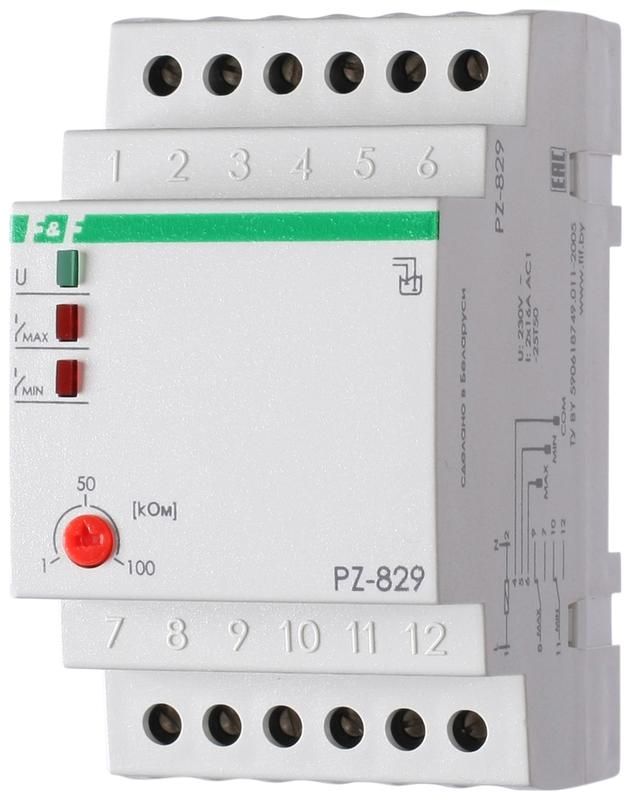

Реле контроля уровня жидкости PZ-829 без датчиков, двухуровневый, 3 модуля, монтаж на DIN-рейке, 230В, ток 2х16А, тип контакта: 2NO/NC, IP20 - EA08.001.007 Евроавтоматика

Реле контроля уровня жидкости PZ-829 от Евроавтоматика - двухуровневое устройство с проводящим принципом измерения, предназначенное для автоматического управления насосами в системах с токопроводящими жидкостями. Устройство монтируется на DIN-рейку, имеет три модуля и коммутирует нагрузку до 16 А при напряжении 230 В AC. Без внешних датчиков, работает через электроды, установленные в ёмкости.

Назначение и область применения

Реле контроля уровня жидкости PZ-829 используется для контроля верхнего и нижнего уровней токопроводящих жидких сред - воды, растворов, масла, антифризов и других электролитов. Применяется в системах автономного водоснабжения, водоочистки, гидроаккумуляторах, бассейнах, технологических емкостях и насосных станциях. Управляет включением/выключением насосов, предотвращает перелив и сушку насоса. Не подходит для неэлектропроводных жидкостей (например, дизельное топливо, масло, спирт) и сыпучих материалов.

Технические характеристики

• Принцип измерения: проводящий (кондуктометрический) - определение уровня по замыканию цепи между двумя электродами;
• Напряжение питания: 230 В переменного тока (AC);
• Коммутируемый ток: 16 А - позволяет управлять большинством бытовых и промышленных насосов;
• Выходные контакты: 2 шт. (2 NO/NC - нормально открытый / нормально закрытый);
• Монтаж: на DIN-рейку шириной 35 мм; количество модулей - 3 (занимает 52,5 мм по ширине);
• Подключение: винтовые зажимы - надёжная фиксация проводов без специальных инструментов;
• Индикация: цифровое табло - показывает текущий уровень и состояние выходов;
• Регулируемые пороги срабатывания: да - можно настроить высоту верхнего и нижнего уровней;
• Диапазон температур: от –25 C до +50 C - допустимо использование в неотапливаемых помещениях;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от влаги и пыли;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях умеренного и холодного климата с повышенной влажностью;
• Электромагнитная совместимость: соответствует директивам 2014/30/EU и 2014/35/EU.

Совместимость и монтаж

Реле контроля уровня жидкости PZ-829 устанавливается на стандартную DIN-рейку типа TS35. Подключение осуществляется через винтовые клеммы - рекомендуется использовать жилы сечением 0,5–2,5 мм2. Электроды для работы устройства необходимо монтировать самостоятельно внутри резервуара: два электрода для каждого уровня (верхний и нижний), всего четыре точки подвода. Кабель от электродов подсоединяется к соответствующим клеммам на передней панели. Обязательно проверьте герметичность проходов электродов - протечки повредят корпус и вызовут короткое замыкание. Напряжение питания подаётся на клеммы L/N, нагрузка - на выходные контакты.

Безопасность и стандарты

Реле контроля уровня жидкости PZ-829 сертифицировано по европейским требованиям безопасности: EN 61010-1 (безопасность электрооборудования) и EN 61810-1 (реле). Соответствие директивам 2014/30/EU (EMC) и 2014/35/EU (низковольтное оборудование) гарантирует безопасную работу в промышленных сетях. Однако IP20 не обеспечивает защиту от влаги - запрещена установка в местах с возможным попаданием воды на сам прибор. Монтаж следует выполнять в сухом распределительном щите.

Преимущества

• Не требуются дорогостоящие датчики - достаточно металлических электродов;
• Настройка порогов срабатывания позволяет точно адаптировать систему под конкретный резервуар;
• Цифровая индикация снижает риск ошибок при диагностике и обслуживании;
• Компактный формат (3 модуля) экономит место в щитовой;
• Высокая коммутирующая способность (16 А) исключает необходимость в промежуточных контакторах для малых насосов.

Ограничения применения

• Не работает с неэлектропроводными жидкостями - маслом, бензином, этиловым спиртом, дистиллированной водой;
• Запрещено применение в агрессивных химических средах - возможно окисление электродов и отказ;
• IP20 - нельзя устанавливать во влажных, пыльных или открытых зонах без защиты;
• Требуется постоянный контакт электродов с жидкостью - воздушные пробки или осаждение солей нарушают работу;
• Не подходит для систем с частыми колебаниями уровня - может возникнуть ложное срабатывание.

Примеры использования

• Автоматический насос в домашнем водопроводе - включается при падении уровня в баке, выключается при достижении верха;
• Система орошения на теплице - управление подачей воды из резервуара с контролем минимального и максимального уровня;
• Технологическая ёмкость с теплоносителем - защита насоса от сухого хода и предотвращение перелива;
• Бассейн с рециркуляцией - контроль уровня воды и запуск системы пополнения.

Практические советы

• Выбирайте электроды из нержавеющей стали AISI 316L - они долговечнее в воде с хлором или солями;
• Часто очищайте электроды от известкового налёта - особенно в жесткой воде - чтобы избежать ложных сигналов;
• При настройке порогов начинайте с крайних положений регуляторов, затем медленно доводите до нужного значения;
• Обеспечьте доступ к реле для сервисного обслуживания - цифровое табло и кнопки настройки находятся на лицевой стороне;
• Проверяйте полярность подключения клемм - хотя реле не чувствительно к фазировке, неправильное соединение может повредить индикацию;
