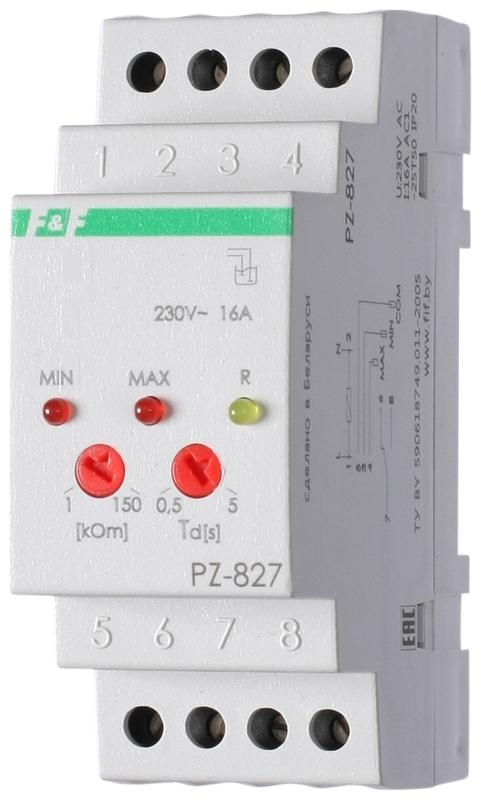

Реле уровня жидкости PZ-827 (без датчиков; Одно-; двухуровн. реле; регулир. чувствительность; задержка переключения; 2 модуля; монтаж на DIN-рейку) F&F EA08.001.013 Евроавтоматика

Реле контроля уровня жидкости PZ-827 от Евроавтоматика - это двухуровневое устройство для автоматического управления насосами и другими нагрузками на основе проводящего принципа измерения. Устройство устанавливается на DIN-рейку, работает от сети 230 В и не требует внешних датчиков - электроды подключаются отдельно. Артикул ea08.001.013 подходит для систем, где важна точная настройка порогов срабатывания и задержек.

Назначение и область применения

Реле контроля уровня жидкости PZ-827 используется для контроля уровня токопроводящих жидкостей - воды, растворов, масел и других сред, которые проводят электричество. Оно управляет включением и выключением насосов, клапанов или сигнализаций при достижении верхнего и нижнего уровней. Подходит для резервуаров, водонапорных башен, канализационных колодцев, гидроаккумуляторов и технологических ёмкостей в промышленности и ЖКХ.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 16 А
• Тип контакта: 1NO/NC - один нормально открытый / нормально закрытый контакт
• Принцип измерения: проводящий (кондуктометрический) - определяет уровень через электрическую проводимость жидкости
• Количество входов для электродов: 3 (два для уровней, один - общий заземляющий)
• Регулируемый порог срабатывания: да - можно настроить чувствительность к проводимости жидкости
• Регулируемая задержка переключения: да - предотвращает ложные срабатывания при шумах или пузырьках
• Монтаж: на DIN-рейку, занимает 2 модуля
• Подключение: винтовые клеммы
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупной пыли, но не от влаги

Совместимость и монтаж

Реле контроля уровня жидкости PZ-827 совместимо с любыми электродами, имеющими подходящую механическую и электрическую совместимость. Электроды должны быть установлены в резервуаре так, чтобы между ними была возможность замыкания цепи при достижении нужного уровня. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Кабели подключаются к винтовым клеммам - рекомендуется использовать жилы сечением 0,5–2,5 мм2. Перед первым запуском необходимо проверить правильность подключения трёх электродов: два - для верхнего и нижнего уровней, третий - общий (заземление).

Безопасность и стандарты

• Соответствует директивам ЕС: 2014/30/EU (ЭМС) и 2014/35/EU (низковольтное оборудование)
• Защита IP20 исключает использование в условиях повышенной влажности или на открытом воздухе - требуется установка в распределительном щите или герметичной камере

Преимущества

• Настройка чувствительности позволяет работать с жидкостями различной проводимости - от чистой воды до слабых растворов солей
• Регулируемая задержка снижает риск ложных срабатываний при волнении поверхности или появлении воздушных пузырьков
• Двухуровневый контроль обеспечивает полноценное управление насосом: включение при низком уровне, отключение при высоком
• Компактный формат (2 модуля) экономит место в щите
• Не требует сложной калибровки - достаточно подключить электроды и настроить потенциометры

Ограничения применения

• Не подходит для неэлектропроводных жидкостей - масла, дизельное топливо, спирты, чистая дистиллированная вода
• Запрещена установка вне закрытых корпусов - степень защиты IP20 не защищает от брызг, пара или влаги
• Не предназначен для работы с агрессивными химикатами - материал корпуса и клемм не рассчитан на воздействие кислот и щелочей
• Требуются внешние электроды - они не входят в комплект и должны подбираться отдельно
• Не рекомендуется применять в местах с постоянными электромагнитными помехами без экранирования кабелей

Примеры использования

• Автоматический контроль уровня воды в баке водонапорной башни - включение насоса при падении уровня, отключение при заполнении
• Управление насосом в канализационном колодце - сброс сточных вод при достижении верхнего порога
• Контроль уровня охлаждающей жидкости в теплообменниках на заводе
• Система аварийного отключения при утечке в емкости с технологическим раствором

Практические советы

• Выбирайте электроды с подходящим материалом - нержавеющая сталь AISI 316L лучше всего подходит для большинства промышленных сред
• Обязательно заземляйте общий электрод - это повышает надёжность и снижает влияние помех
• При настройке начинайте с минимальной чувствительности, затем увеличивайте до стабильного срабатывания
• Избегайте установки электродов рядом с трубами, вентиляторами или источниками вибраций - это вызывает ложные сигналы
• Проверяйте состояние электродов каждые 3–6 месяцев - налёты и оксиды снижают проводимость и нарушают работу реле контроля уровня жидкости PZ-827
• Если жидкость имеет низкую проводимость (например, мягкая вода), возможно потребуется более длинный интервал задержки
