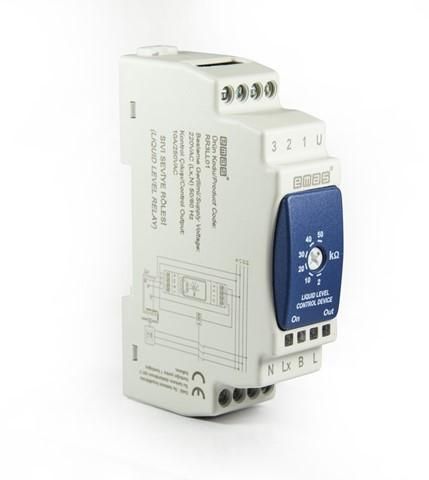

Реле контроля уровня жидкости EMAS RR3LL01

Реле контроля уровня жидкости EMAS rr3ll01 предназначено для автоматического управления насосами, клапанами и другими устройствами на основе трёх заданных уровней жидкости - нижнего, среднего и верхнего. Подходит для систем водоснабжения, канализации, гидравлических контуров и ёмкостей с неагрессивными жидкостями.

Назначение и область применения

Реле EMAS rr3ll01 контролирует три точки уровня жидкости: минимальный, рабочий и максимальный. При достижении каждого уровня оно замыкает или размыкает электрические контакты, управляя внешним оборудованием - например, включает насос при низком уровне и выключает при высоком. Применяется в бытовых и промышленных системах: резервуары воды, системы охлаждения, емкости для хранения масла, топлива, химических растворов. Не подходит для работы с агрессивными или взрывоопасными средами.

Технические характеристики

• Количество уровней: 3 (низкий, средний, высокий)
• Максимальная коммутируемая мощность: 10 А при 250 В переменного тока
• Тип нагрузки: активная (резистивная), индуктивная (например, двигатели насосов)
• Напряжение питания: не требуется - работает за счёт сигнала от контакта с жидкостью
• Контакты: нормально разомкнутые/замкнутые, механические, без электронной начинки

Совместимость и монтаж

Устройство монтируется непосредственно в резервуар через резьбовое соединение. Контактные зонды должны полностью погружаться в жидкость для корректной работы. Для установки требуются три отверстия в стенке ёмкости - по одному на каждый уровень. Электрическая часть подключается к управляемому оборудованию (насос, клапан) через силовые провода. Нельзя использовать с жидкостями, содержащими твёрдые частицы, которые могут забивать зонды. Монтаж допускается только при отключенном питании оборудования.

Безопасность и стандарты

Реле EMAS rr3ll01 соответствует требованиям безопасности для электрооборудования низкого напряжения. Компоненты изолированы и рассчитаны на работу в условиях повышенной влажности. Однако устройство не имеет сертификации IP, поэтому корпус не защищён от брызг - необходимо обеспечить защиту от попадания воды на клеммы и корпус. Не применять во взрывоопасных зонах.

Преимущества

• Простая механическая конструкция - нет необходимости в источнике питания для самого реле
• Высокая надёжность благодаря отсутствию электронных компонентов внутри
• Поддерживает три уровня управления - позволяет точно регулировать заполнение ёмкости
• Совместимо с большинством стандартных насосов и реле давления

Ограничения применения

• Не работает с жидкостями, имеющими низкую электропроводность (например, дистиллированная вода, спирт, масла без примесей)
• Запрещено использование в системах с температурой выше +80 C
• Не рекомендуется для агрессивных сред: кислот, щелочей, сильных растворителей
• Чувствителен к осадкам и загрязнениям - зонды нуждаются в периодической очистке

Примеры использования

• Автоматический контроль уровня воды в баке на даче: включение насоса при опустошении, отключение при переполнении
• Система слива масла в цеху: сигнал при снижении до минимума - запуск подкачки
• Контроль уровня охлаждающей жидкости в теплообменнике: аварийное отключение при превышении порога

Практические советы

• Перед установкой проверьте электропроводность вашей жидкости - она должна быть достаточной для замыкания цепи между зондами (обычная водопроводная вода подходит)
• Используйте фланцевые уплотнители при монтаже, чтобы исключить протечки
• Очищайте контактные зонды каждые 1–3 месяца - особенно при использовании жёсткой воды или грязных сред
• Выбирайте длину зондов так, чтобы они достигали всех трёх точек контроля без перегиба
• Электрические выводы лучше заводить через герметичную муфту - даже если реле не имеет защиты IP, её можно обеспечить дополнительно
