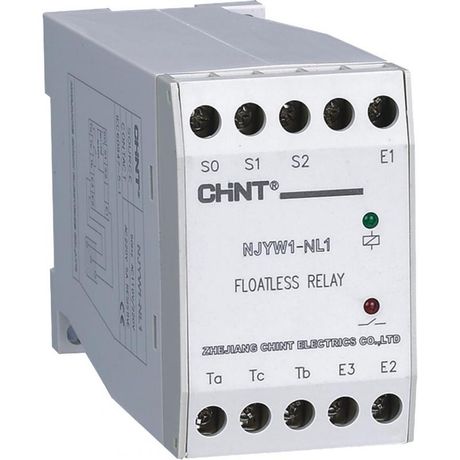

Реле контроля уровня жидкости NJYW1-NL1 AC110V/220В | 311015 CHINT

Реле контроля уровня жидкости NJYW1-NL1 AC 110В/220В от CHINT - устройство для автоматического управления заполнением и опорожнением ёмкостей по уровню проводящих жидкостей. Подходит для систем водоснабжения, канализации, бассейнов и других объектов, где требуется надёжный контроль без механических поплавков.

Назначение и область применения

Реле контроля уровня жидкости NJYW1-NL1 AC 110В/220В используется для контроля наличия или отсутствия жидкости в резервуарах через два электрода. Устройство реагирует на замыкание между электродами, вызванное проводимостью жидкости. Применяется в системах автополива, насосных станциях, водоёмах, баках для хранения воды, системах слива и заполнения. Не подходит для контроля непроводящих сред - таких как масло, бензин, дистиллированная вода, керосин, этиленгликоль или сжиженный газ.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания: 110–220 В
• Принцип измерения: проводящий (электродный)
• Количество электродов: 2 (для подключения к контролируемой жидкости)
• Количество переключающих контактов: 1 (NO/NC - нормально разомкнутый/замкнутый)
• Время задержки на включение: 1,33 секунды
• Время задержки на отключение: 2,66 секунды
• Общее время задержки срабатывания: 0,08–2,66 секунды (настраивается внутренне)
• Количество контактов: 0/0 - контактная группа не имеет фиксированного состояния, работает как однополюсный переключатель

Совместимость и монтаж

Реле NJYW1-NL1 AC 110В/220В требует подключения двух металлических электродов в резервуар. Электроды должны быть установлены на нужном уровне - один выше, другой ниже точки контроля. Жидкость должна замыкать цепь между ними. Напряжение питания подаётся на клеммы устройства. Монтаж выполняется на DIN-рейку 35 мм. Кабели к электродам должны быть защищены от влаги и механических повреждений. Не допускается использование длинных или плохо изолированных проводов - это может вызвать ложные срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования бытового и промышленного назначения. Работает в рамках стандартов IEC 60947-5-1 для коммутирующих устройств. Защита корпуса IP20 - не предназначен для установки во влажных или открытых помещениях без дополнительной защиты.

Преимущества

• Нет движущихся частей - долгий срок службы
• Не зависит от давления, температуры или плотности жидкости - только от её проводимости
• Автоматическая компенсация времени задержки предотвращает ложные срабатывания при колебаниях уровня
• Широкий диапазон рабочего напряжения (110–220 В) - совместим с сетями разных стран

Ограничения применения

• Не работает с непроводящими жидкостями: дистиллированная вода, масла, бензин, керосин, этиленгликоль, сжиженный газ
• Требует постоянного контакта электродов с жидкостью - не подходит для пульсирующих потоков без стабилизации
• Электроды подвержены коррозии - необходимо использовать материалы, устойчивые к конкретной среде (например, нержавеющая сталь)
• Запрещено применять в взрывоопасных зонах - нет сертификации Ex
• Чувствительно к накипи и осадкам на электродах - требует периодической очистки

Примеры использования

• Автоматическое включение насоса при падении уровня воды в баке
• Выключение системы при достижении максимального уровня в бассейне
• Защита насоса от работы «на сухую» в скважине
• Контроль уровня сточных вод перед сбросом в канализацию

Практические советы

• Выбирайте электроды из нержавеющей стали AISI 316 для агрессивных сред - продлевает срок службы
• Монтируйте электроды вертикально, чтобы избежать задержек воздуха между ними
• Используйте изолирующие муфты для кабелей, идущих к электродам - снижает риск утечек тока
• Проверяйте уровень проводимости жидкости до установки - если она слишком слабо проводит ток (например, мягкая вода), реле может не сработать
• При использовании в холодных условиях следите, чтобы жидкость не замерзала - лед не замыкает электроды
• Реле NJYW1-NL1 AC 110В/220В от CHINT - не требует настройки, но рекомендуется проверить работу после первого включения
