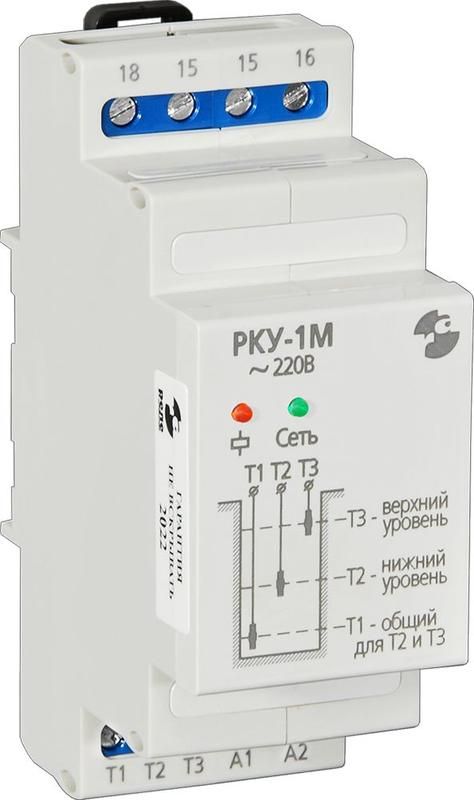

Реле контроля уровня РКУ-1М 220В 50Гц (без датчика) и Автоматика A8223-77947722

Реле контроля уровня РКУ-1М 220В 50Гц без датчика от компании «Реле и Автоматика» (арт. a8223-77947722) предназначено для автоматического управления насосами, клапанами и другими устройствами на основе сигналов от внешних электродов, устанавливаемых в ёмкости. Устройство не включает датчики - они подключаются отдельно.

Назначение и область применения

Реле контроля уровня РКУ-1М 220В 50Гц без датчика используется для контроля наличия или отсутствия жидкости в резервуарах, баках, канализационных колодцах и других ёмкостях. Оно реагирует на замыкание между трёмя электродами, установленными на разных уровнях - верхнем, средним и нижнем. Подходит для систем автономного водоснабжения, водоотведения, технологических линий с контролем уровня воды, масла или других проводящих жидкостей.

Технические характеристики

• Номинальное напряжение питания: 220 В переменного тока, частотой 50 Гц
• Количество входов для электродов: 3 - позволяют задавать три точки контроля (верхний уровень, нижний уровень и общий контакт)
• Количество переключающих контактов: 1 - однополюсный реле с нормально разомкнутым выходом
• Максимальная задержка срабатывания: 0,1 секунды - обеспечивает быстрый отклик без ложных срабатываний из-за шумов или брызг

Совместимость и монтаж

Реле контроля уровня РКУ-1М 220В 50Гц без датчика работает исключительно с внешними электродами. Для установки требуется подключение трёх металлических стержней (электродов) в ёмкость: один - общий (обычно нижний), два - сигнальных (верхний и нижний уровни). Электроды должны быть изготовлены из материалов, совместимых с контролируемой средой (например, нержавеющая сталь, титан). Монтаж выполняется на DIN-рейку 35 мм. Клеммы рассчитаны на провода до 2,5 мм2. Напряжение питания подаётся на клеммы L/N, нагрузка подключается к выходным контактам COM/NO.

Безопасность и стандарты

Реле контроля уровня РКУ-1М 220В 50Гц без датчика соответствует требованиям безопасности для оборудования класса защиты II. Не имеет сертификации по ЕАЭС или IEC для взрывоопасных зон - применение в таких условиях запрещено. Работает в температурном диапазоне от +5C до +40C. Не предназначен для работы в условиях повышенной влажности выше 90%, без дополнительной герметизации корпуса.

Преимущества

• Простая и надёжная механическая схема - нет сложной электроники, что снижает риск отказов
• Быстрая реакция (до 0,1 с) позволяет точно контролировать уровень даже при скачках давления или волнении жидкости
• Не требует внешнего источника питания для электродов - работает за счёт замыкания цепи через жидкость
• Поддерживает работу с широким спектром проводящих жидкостей: вода, растворы, масла, эмульсии

Ограничения применения

• Не работает с непроводящими жидкостями - масло, дизельное топливо, этиловый спирт, бензин - не будут вызывать срабатывание
• Запрещён монтаж в ёмкостях с высокой степенью загрязнения - осаждения на электродах могут вызвать ложные срабатывания или отказ
• Не подходит для систем с постоянным движением жидкости - вихревые потоки могут временно замыкать электроды
• Не имеет встроенного датчика - необходимо самостоятельно выбирать и устанавливать электроды подходящего типа и материала

Примеры использования

• Автоматический насос в скважине - включается при опускании уровня ниже нижнего электрода, выключается при достижении верхнего
• Система слива сточных вод - реле управляет насосом при достижении критического уровня в приёмной камере
• Контроль уровня смазочного масла в гидравлическом баке станка - предупреждает о недостатке масла перед запуском
• Циклический полив теплицы - управление клапаном по уровню воды в резервуаре

Практические советы

• Выбирайте электроды с достаточным расстоянием между точками - минимум 10–15 см между верхним и нижним электродом для надёжного срабатывания
• Используйте электроды из нержавеющей стали AISI 316L для агрессивных сред - продлевает срок службы
• Перед первым запуском проверьте сопротивление между электродами в воздухе - оно должно быть бесконечным; при погружении в воду - менее 10 кОм
• Обеспечьте доступ к реле для обслуживания - при загрязнении электродов потребуется очистка, а сам блок нельзя демонтировать без отключения питания
• Не используйте длинные провода между реле и электродами - увеличивает помехи и снижает чувствительность. Лучшая длина - до 10 метров.
