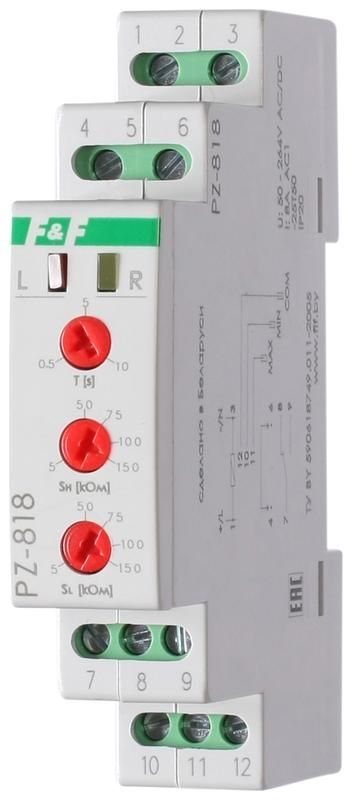

Реле уровня жидкости PZ-818 (без датчиков; двухуровн.; выбор режима работы; раздел. регулир. задержки переключ. по уровням; 1 модуль; монтаж на DIN-рейке) F&F EA08.001.009 Евроавтоматика

Реле контроля уровня жидкости PZ-818 от Евроавтоматика - это компактное устройство для автоматического управления насосами и другими нагрузками на основе проводящего уровня жидкости. Устройство работает без внешних датчиков, устанавливается на DIN-рейку и подходит для систем с переменным или постоянным напряжением от 50 до 260 В. Артикул ea08.001.009 обеспечивает точную совместимость с типичными решениями водоснабжения и водоотведения.

Назначение и область применения

Реле контроля уровня жидкости PZ-818 используется для контроля двух уровней токопроводящих жидкостей - верхнего и нижнего. На основании этих сигналов оно управляет включением и выключением насосов, клапанов или других устройств. Подходит для систем водоснабжения, канализации, гидроаккумуляторов, бассейнов, резервуаров с технологическими жидкостями и других объектов, где требуется автономная защита от перелива или сухого хода.

Технические характеристики

• Напряжение питания: 50–260 В AC/DC - работает как от сети 220 В, так и от постоянного тока;
• Коммутируемый ток: 8 А - позволяет управлять насосами мощностью до ~1.8 кВт при 220 В;
• Тип контакта: 1NO/NC - один нормально открытый и один нормально закрытый контакт;
• Подключение электродов: 3 входа - два для контрольных уровней, один общий (земля);
• Задержка переключения: 0.5–5 сек - можно настроить отдельно для каждого уровня, чтобы исключить ложные срабатывания;
• Индикация: цифровое табло - показывает текущий уровень и состояние выходов;
• Монтаж: на DIN-рейку 35 мм - занимает один модуль, легко заменяется;
• Степень защиты: IP20 - защищён от доступа пальцев и крупной пыли, но не от воды и брызг;
• Температурный диапазон: –25…+50 C - допустимо использование в неотапливаемых помещениях;
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с повышенной влажностью;
• Тип измерения: проводящий - требует наличие электролита в жидкости;
• Подключение: винтовые зажимы - надёжное соединение без необходимости пайки.

Совместимость и монтаж

Реле контроля уровня жидкости PZ-818 совместимо с любыми металлическими или графитовыми электродами, установленными внутри резервуара. Электроды должны быть изолированы друг от друга и иметь достаточную площадь поверхности для надёжного контакта с жидкостью. Монтаж выполняется на стандартную DIN-рейку. Кабель подводится к винтовым клеммам на передней панели устройства. Обязательно соблюдайте полярность при работе с постоянным током - положительный и отрицательный провода должны соответствовать маркировке на корпусе.

Безопасность и стандарты

Реле контроля уровня жидкости PZ-818 соответствует директивам ЕС 2014/30/EU (ЭМС) и 2014/35/EU (низковольтное оборудование). Это гарантирует безопасную работу в условиях электромагнитных помех и соответствие требованиям к электрооборудованию до 1000 В переменного тока.

Преимущества

• Нет необходимости в механических датчиках - снижаются затраты на обслуживание и риск поломки;
• Раздельная настройка задержек для верхнего и нижнего уровней - предотвращает частые включения насоса при колебаниях уровня;
• Широкий диапазон питания - совместим с сетями в странах с нестабильным напряжением;
• Цифровая индикация - наглядно показывает состояние системы даже при слабом освещении;
• Компактный формат - экономит место в распределительном щите.

Ограничения применения

• Не работает с неэлектропроводными жидкостями - масло, дизтопливо, спирты, дистиллированная вода не подходят;
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных средах без дополнительной герметизации корпуса или установки в закрытый шкаф;
• Требуется минимум три точки подключения электродов - необходимо заранее продумать расположение в резервуаре;
• Чувствителен к накипи и отложениям на электродах - периодическая очистка обязательна;
• Не предназначен для взрывоопасных зон - отсутствует сертификат ATEX или IECEx.

Примеры использования

• Автоматизация водонапорной башни: реле отключает насос при достижении верхнего уровня и запускает его при опускании ниже нижнего порога;
• Система рециркуляции в бассейне: контролирует минимальный уровень воды, предотвращая сухой ход циркуляционного насоса;
• Технологические емкости на заводе: управление подачей раствора при уровне выше/ниже заданных значений;
• Обратный осмос: контроль уровня в баке-накопителе после фильтрации.

Практические советы

• Выбирайте электроды из нержавеющей стали или графита - они долговечнее и менее подвержены коррозии;
• Установите электроды строго вертикально, с интервалом между ними не менее 10 см - это повышает точность срабатывания;
• Настройте задержку на 2–3 секунды для обоих уровней - этого достаточно, чтобы избежать ложных срабатываний при волнении жидкости;
• Проверьте проводимость жидкости мультиметром перед установкой - если сопротивление выше 10 кОм, устройство может не работать;
• При длительном простоеботе рекомендуется отключать питание - это увеличивает срок службы внутренней электроники;
• Для систем с жесткой водой планируйте плановую очистку электродов каждые 3–6 месяцев.
